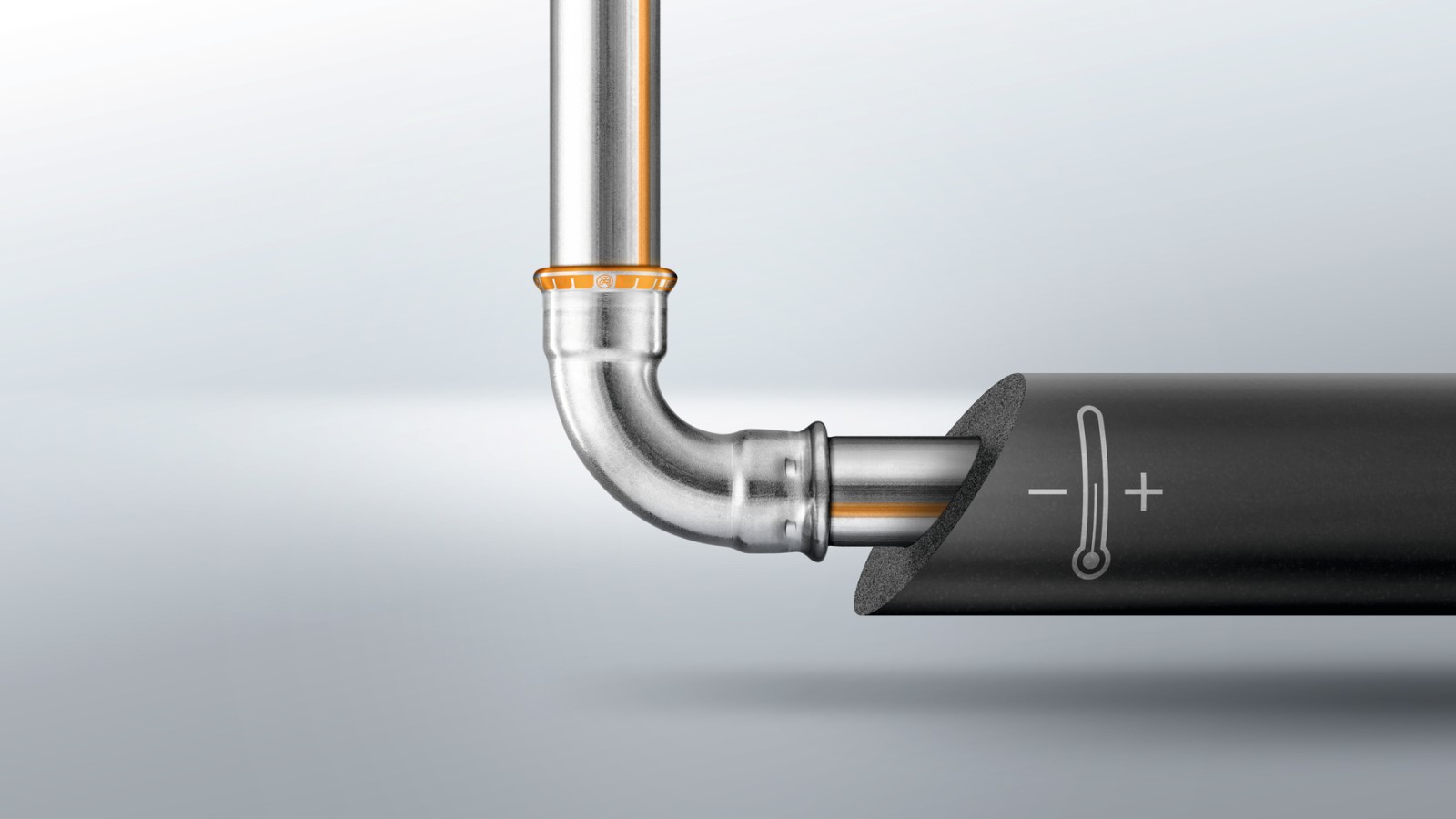

Geberit Mapress Therm para circuitos de refrigeración y calefacción
Sistema de acero inoxidable económico y resistente a la corrosión
El sistema de acero inoxidable de baja aleación es una solución resistente a la corrosión y rentable para circuitos cerrados de calefacción y refrigeración - aplicaciones en las que no siempre puede evitarse la humedad.

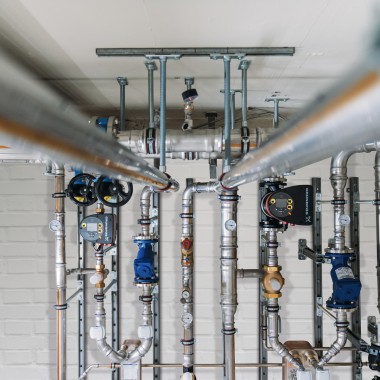

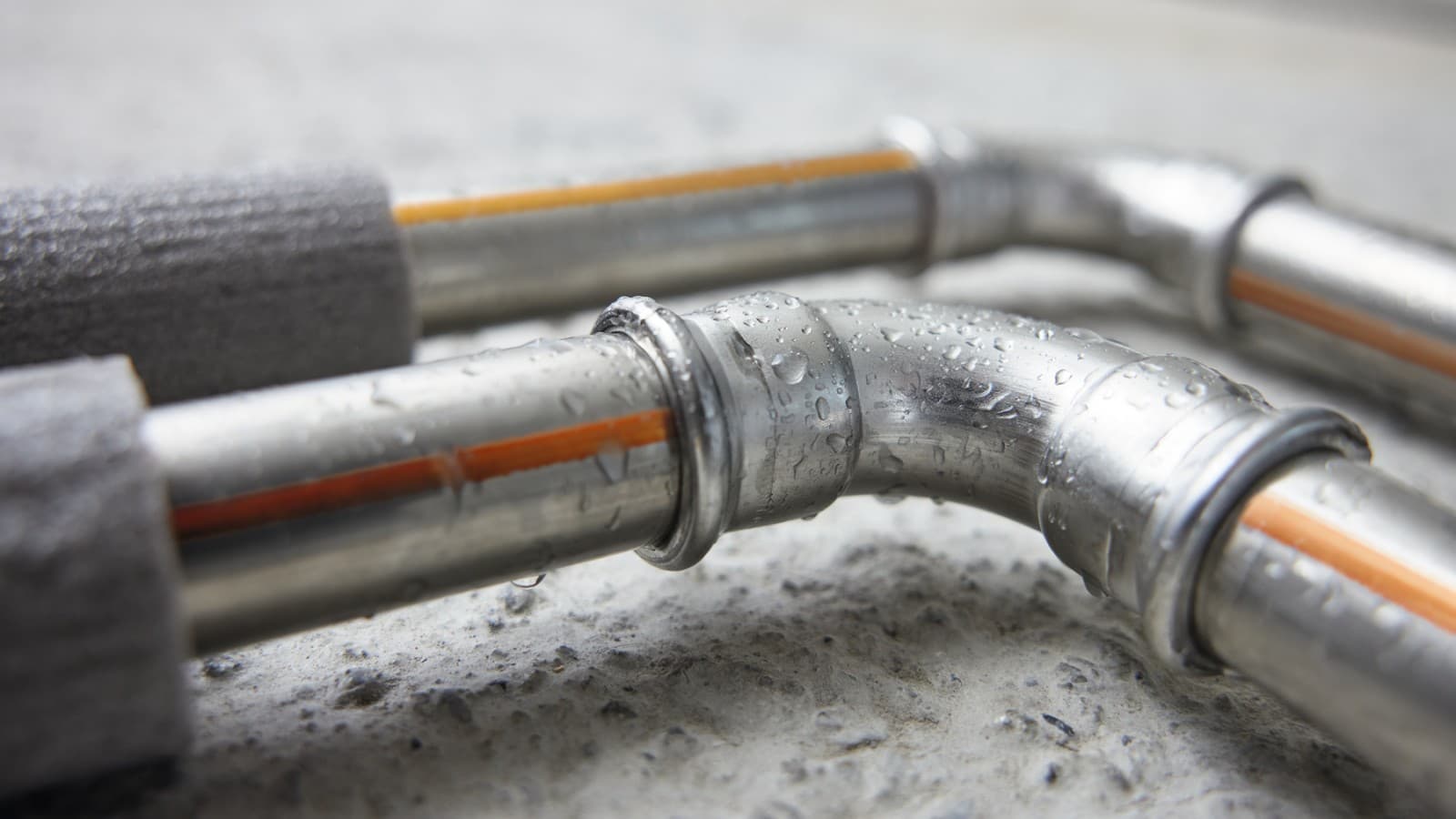

En sistemas de refrigeración, las diferencias de temperatura entre el contenido de las tuberías y la zona exterior provocan condensación.
En suelos, la humedad, los materiales de construcción a base de cemento, los tiempos de secado con aire templado inadecuados y la entrada involuntaria de agua de yeso o de patio pueden suponer un peligro.
Geberit Mapress Therm ofrece la solución ideal para ambos escenarios de aplicación a un nivel de precios coherente sin necesidad de grandes retoques.
Principales aplicaciones y áreas de uso
Geberit Mapress Therm es adecuado para las siguientes aplicaciones:

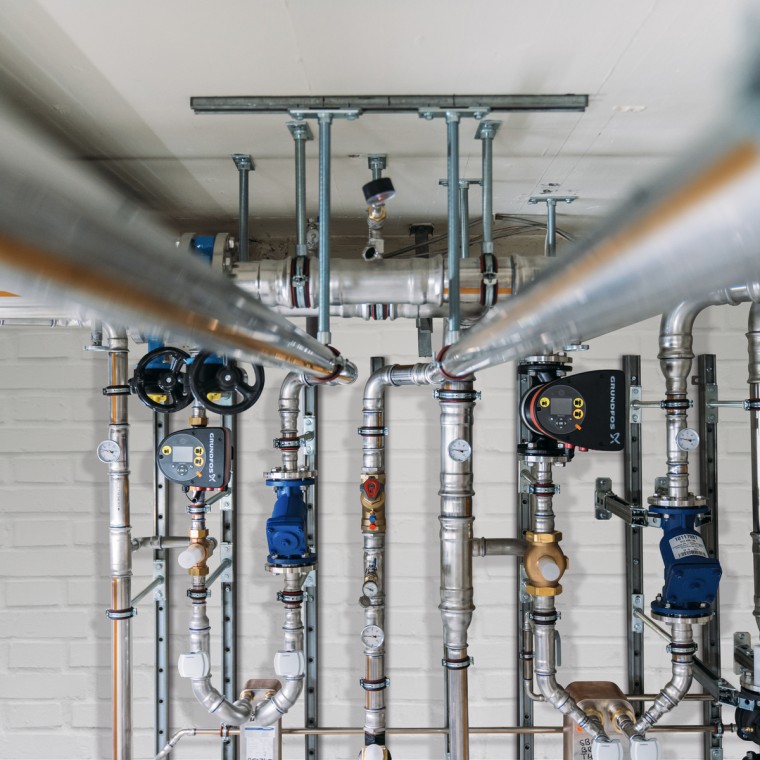

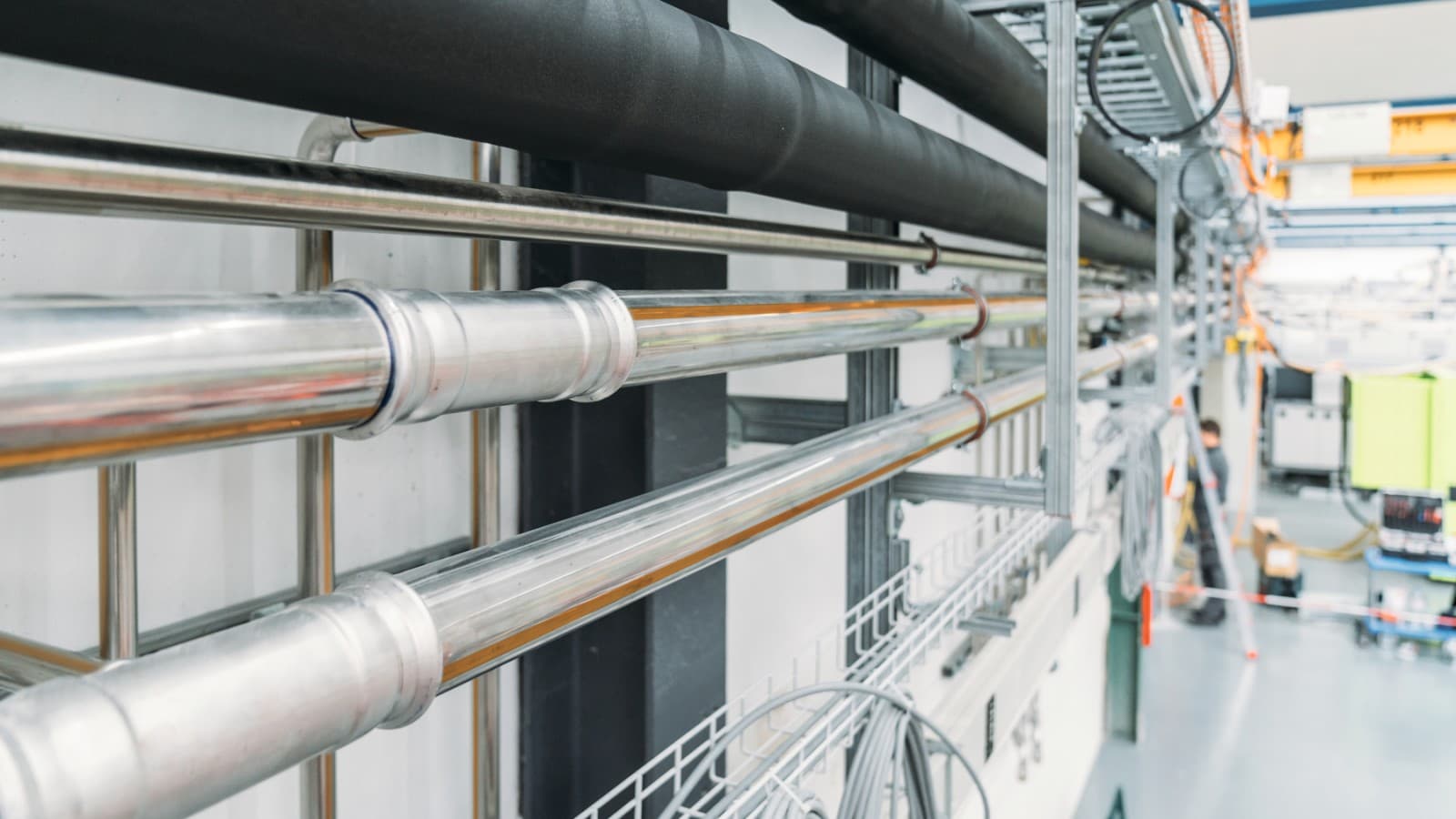

Circuitos cerrados de refrigeración en la industria
Geberit Mapress Therm ofrece una protección fiable contra la corrosión externa para circuitos cerrados de refrigeración con condensación.

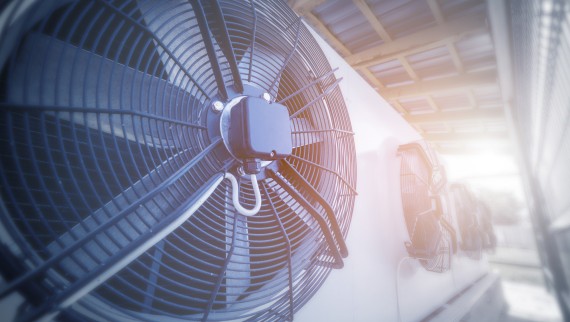

Calefacción y refrigeración en sistemas técnicos de edificios

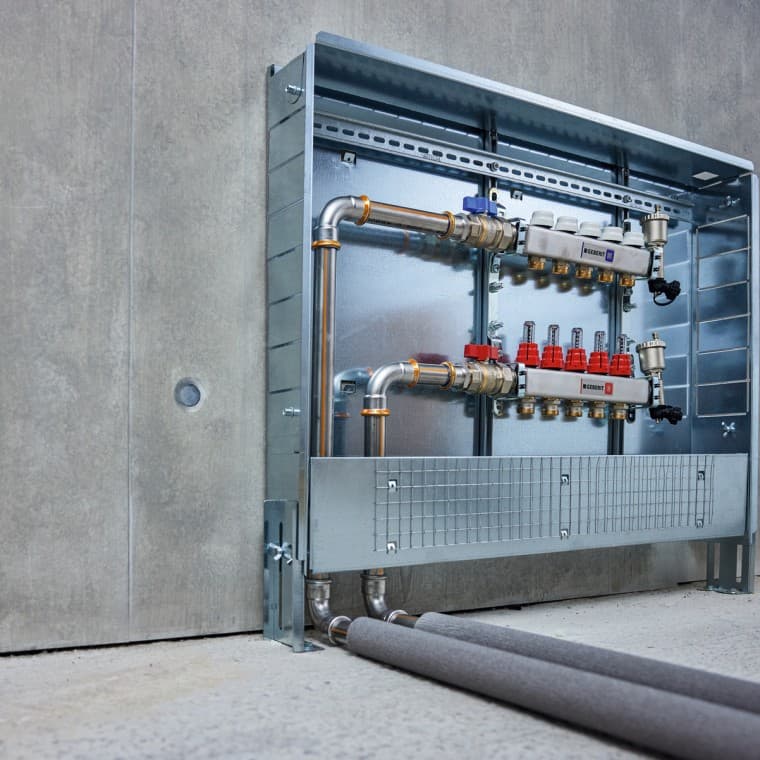

Geberit Mapress Therm no solo es adecuado para tuberías de refrigeración, sino que también puede utilizarse en sistemas cerrados de calefacción, incluidos los sistemas de calefacción por suelo radiante y los radiadores.

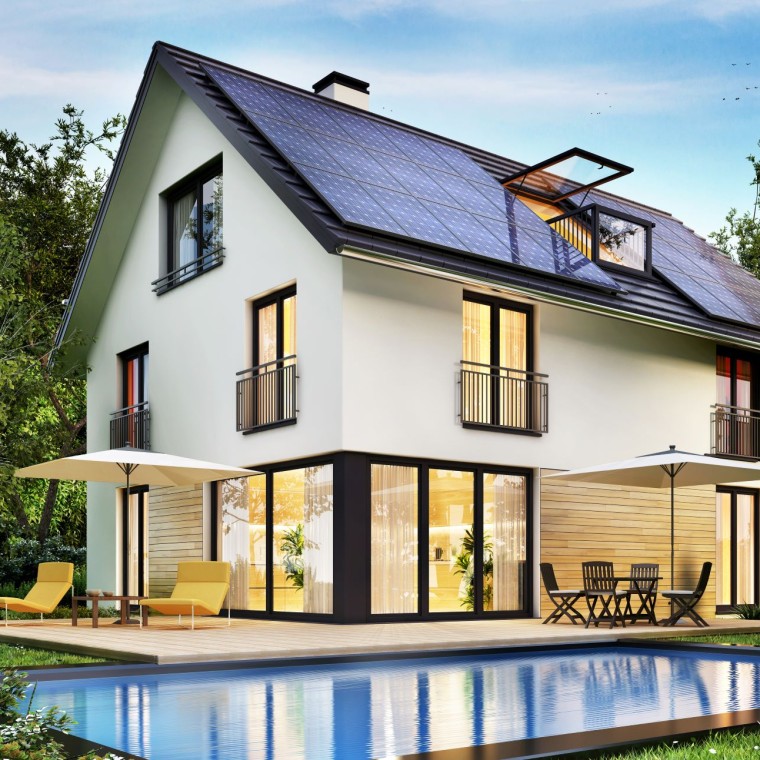

Energía solar y calefacción urbana
Geberit Mapress Therm también puede utilizarse para la energía solar y el agua de calefacción urbana.

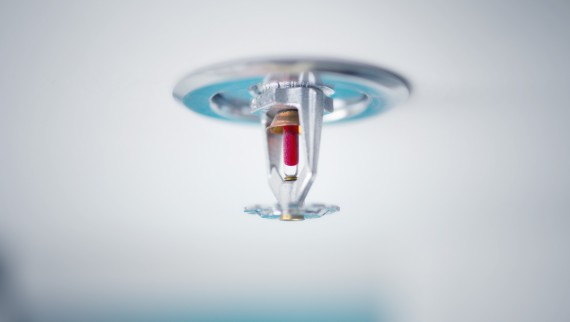

Rociadores y tuberías de agua de extinción de incendios
Geberit Mapress Therm ha sido probado y aprobado para su uso en sistemas húmedos de rociadores y agua de extinción de incendios.
Beneficios de Geberit Mapress Therm Adecuado para numerosas aplicaciones de sistemas cerrados
Aplicaciones de refrigeración y calefacción

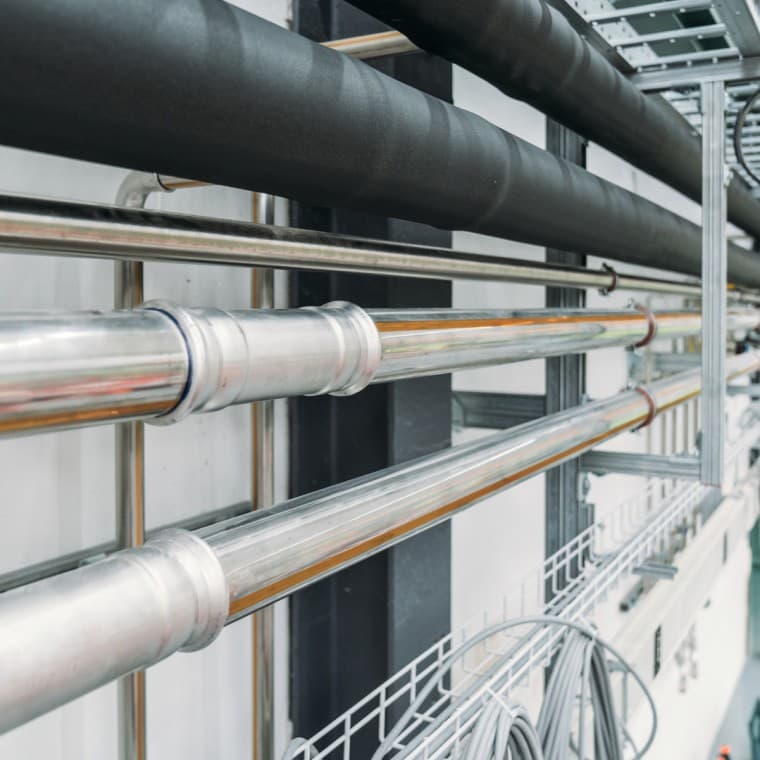

El sistema de tuberías Geberit Mapress Therm es adecuado para una amplia gama de aplicaciones en entornos industriales, incluidos circuitos de calefacción y refrigeración (con o sin protección antihielo), así como aplicaciones de aire comprimido, gas inerte y presión negativa.
Sistema de identificación claro
Geberit Mapress Therm se reconoce fácilmente gracias a los indicadores de compresión naranjas en los accesorios y las líneas en las tuberías del sistema. También se ha añadido el símbolo de «agua no potable».
Este símbolo está impreso en todos los accesorios Geberit Mapress Therm para que puedan identificarse fácilmente incluso después de la instalación.
Visión general de Geberit Mapress Therm
Facts & figures
Resumen de la gama
- 11 anchos nominales desde d12 hasta d108.
- 200 accesorios diferentes disponibles.
- Tubos del sistema CrTi.
Dimensiones
Dimensiones de tubo disponibles
| Ancho nominal DN | Dimensión d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |

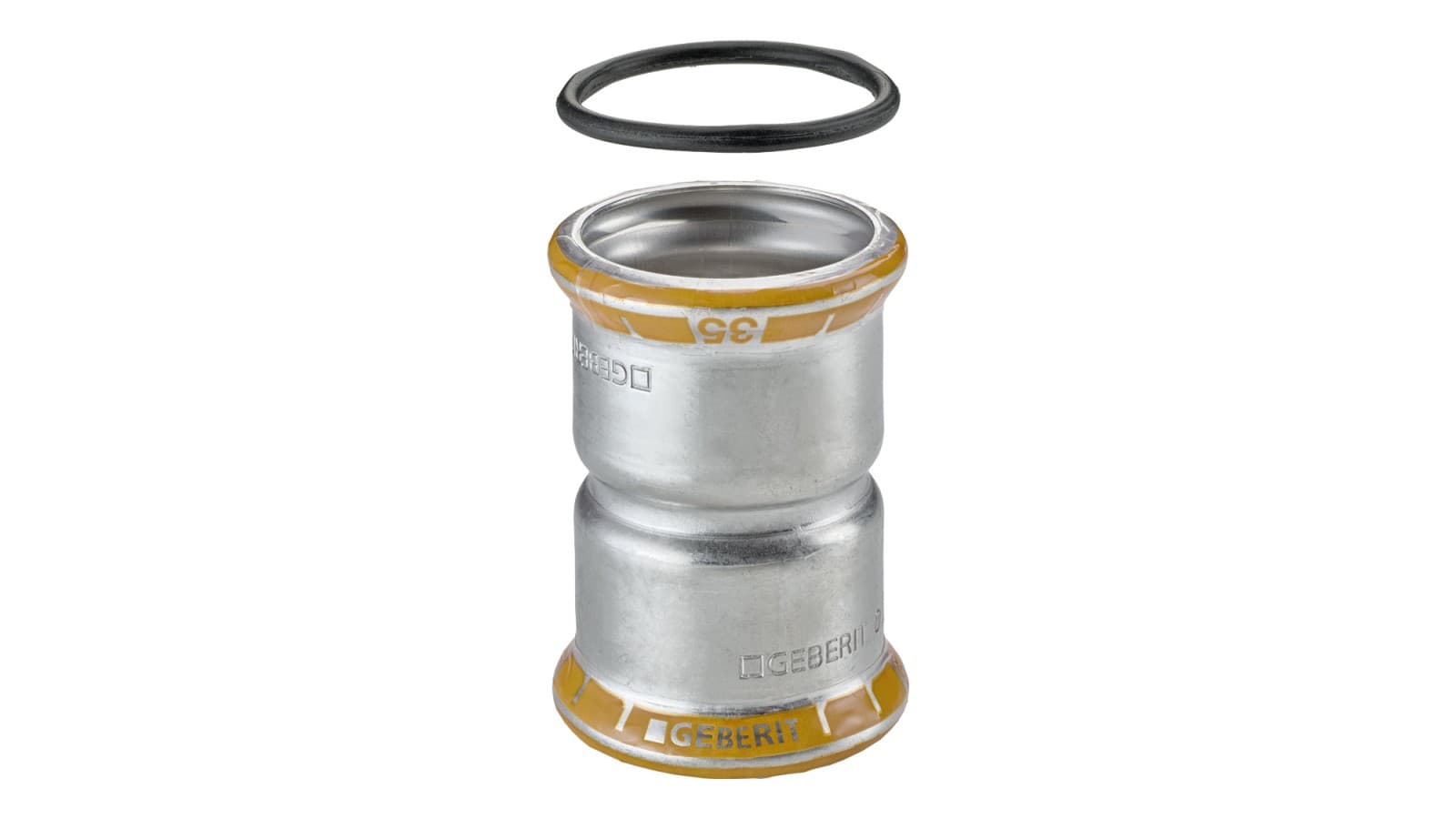

Accesorios
Accesorios disponibles

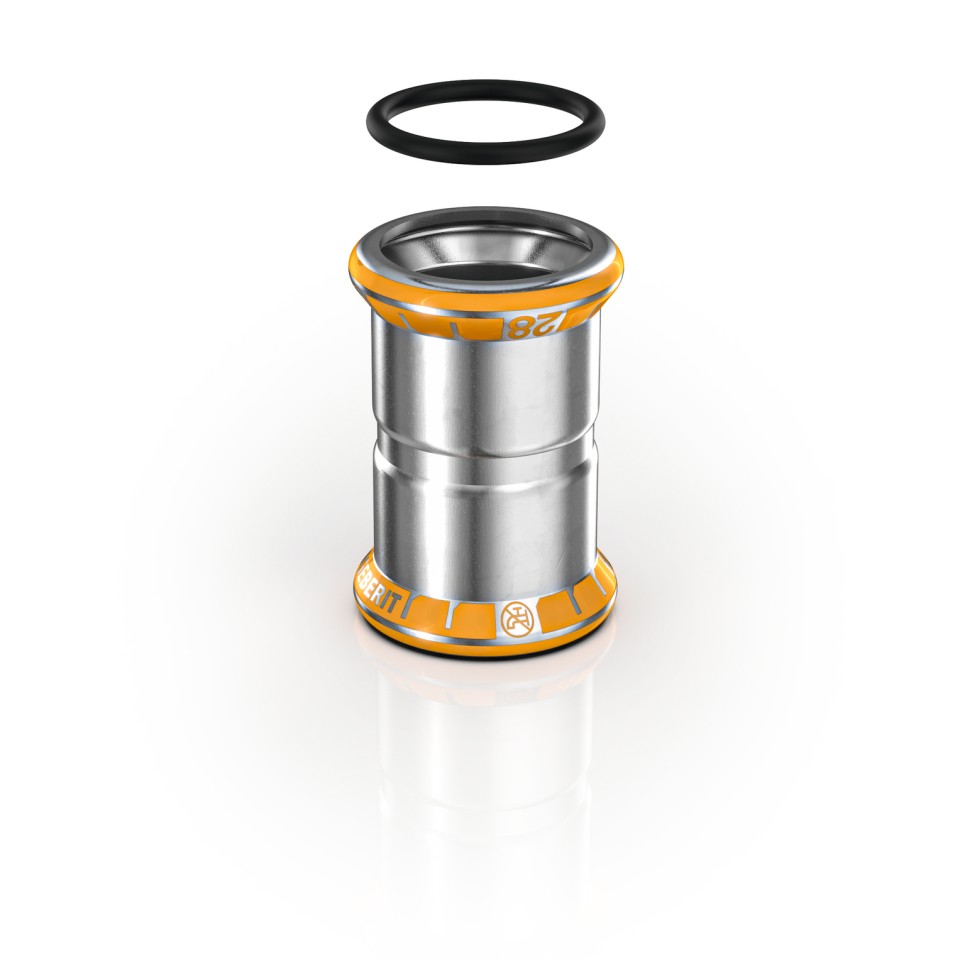

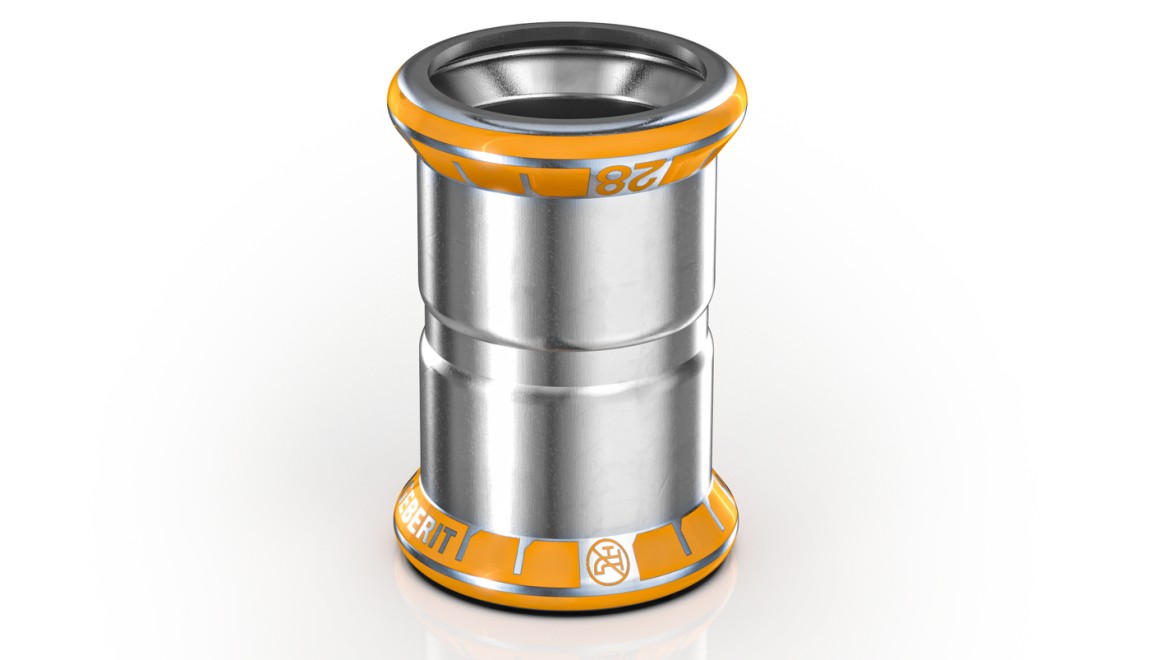

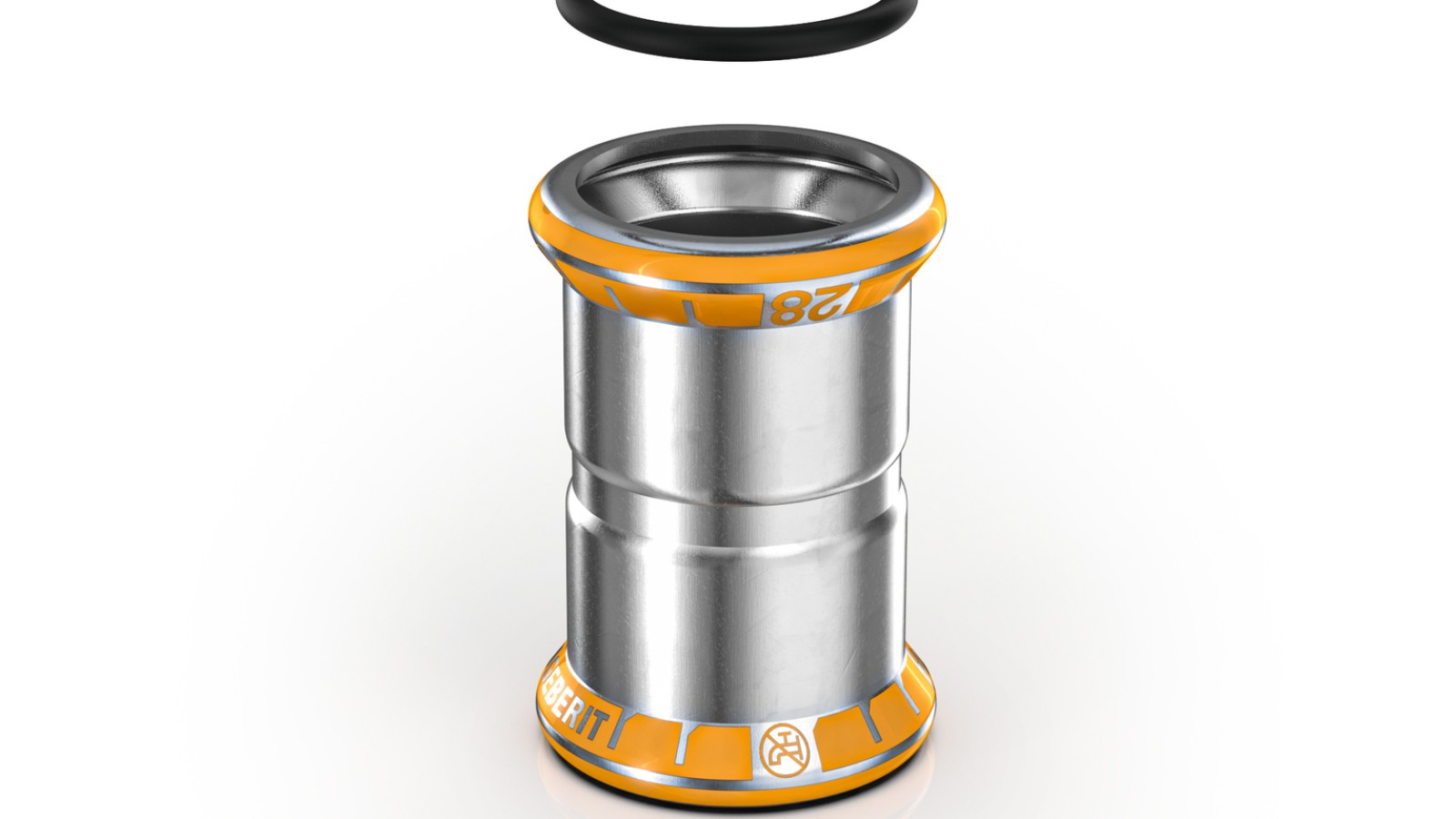

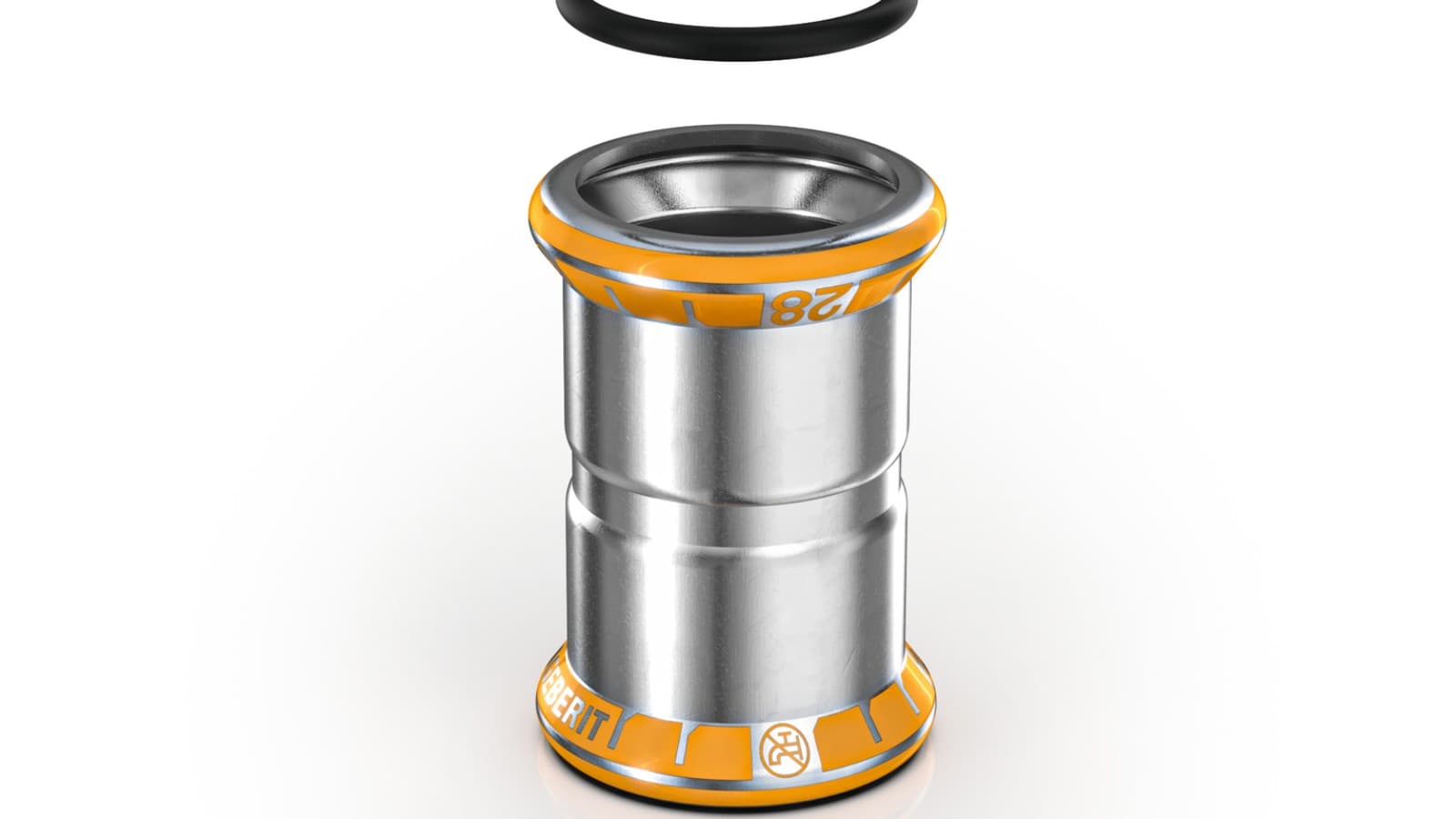

- Indicador de compresión naranja para comprobar si los accesorios se han comprimido correctamente.
- El indicador de compresión naranja indica que son de acero inoxidable.
- El símbolo de agua no potable impreso en el indicador de compresión y en el accesorio garantiza su identificación a largo plazo.
- Dimensiones impresas en el indicador de compresión.
- Las conexiones no comprimidas presentan fugas y se identifican inmediatamente durante una prueba de compresión.
- Disponemos de 200 accesorios diferentes.
Juntas
Juntas tóricas disponibles
Geberit Mapress Therm se puede utilizar en diversas aplicaciones con la junta tórica CIIR negra o la FKM azul. Consulte la descripción general de aplicaciones para conocer todas las aplicaciones de Geberit Mapress Therm con las distintas juntas tóricas. Por favor, siga las instrucciones.

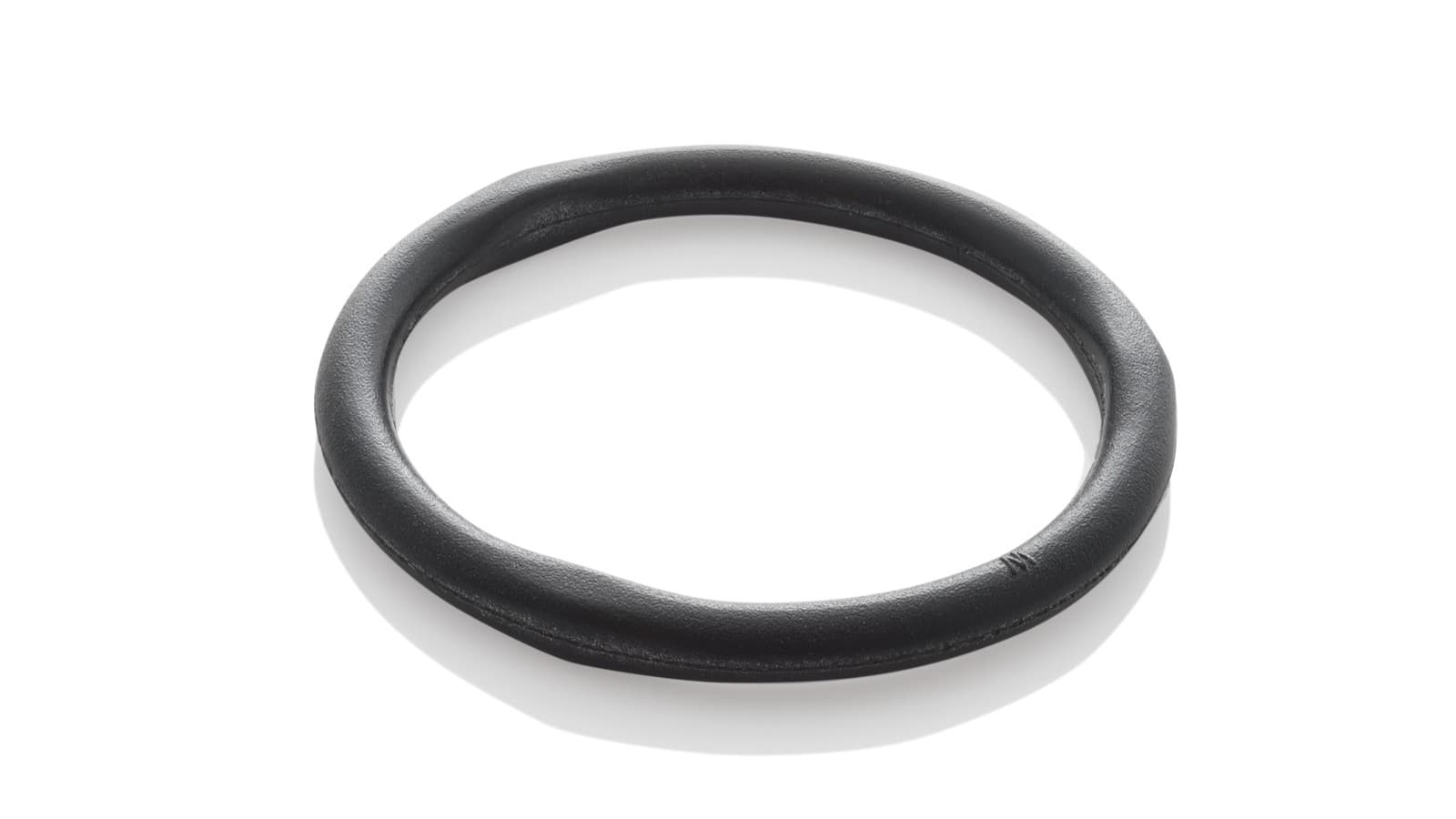

Junta tórica CIIR, negra
Geberit Mapress Therm con la junta tórica CIIR negra se puede utilizar para los siguientes fluidos en sistemas cerrados:
- Agua de refrigeración y calefacción sin anticongelante.
- Agua de refrigeración y calefacción con anticongelante.
- Agua para calefacción urbana ≤ 120 °C.
- Agua para rociadores (húmeda).
- Agua para extinción de incendios (húmeda).
Y para los siguientes fluidos gaseosos:
- Compressed air (oil purity class 1–3)
- Negative pressure
- Inert gases (e.g. nitrogen)
- Aire comprimido (pureza del aceite clase 1–3).
- Presión negativa.
- Gases inertes (p. ej., nitrógeno).

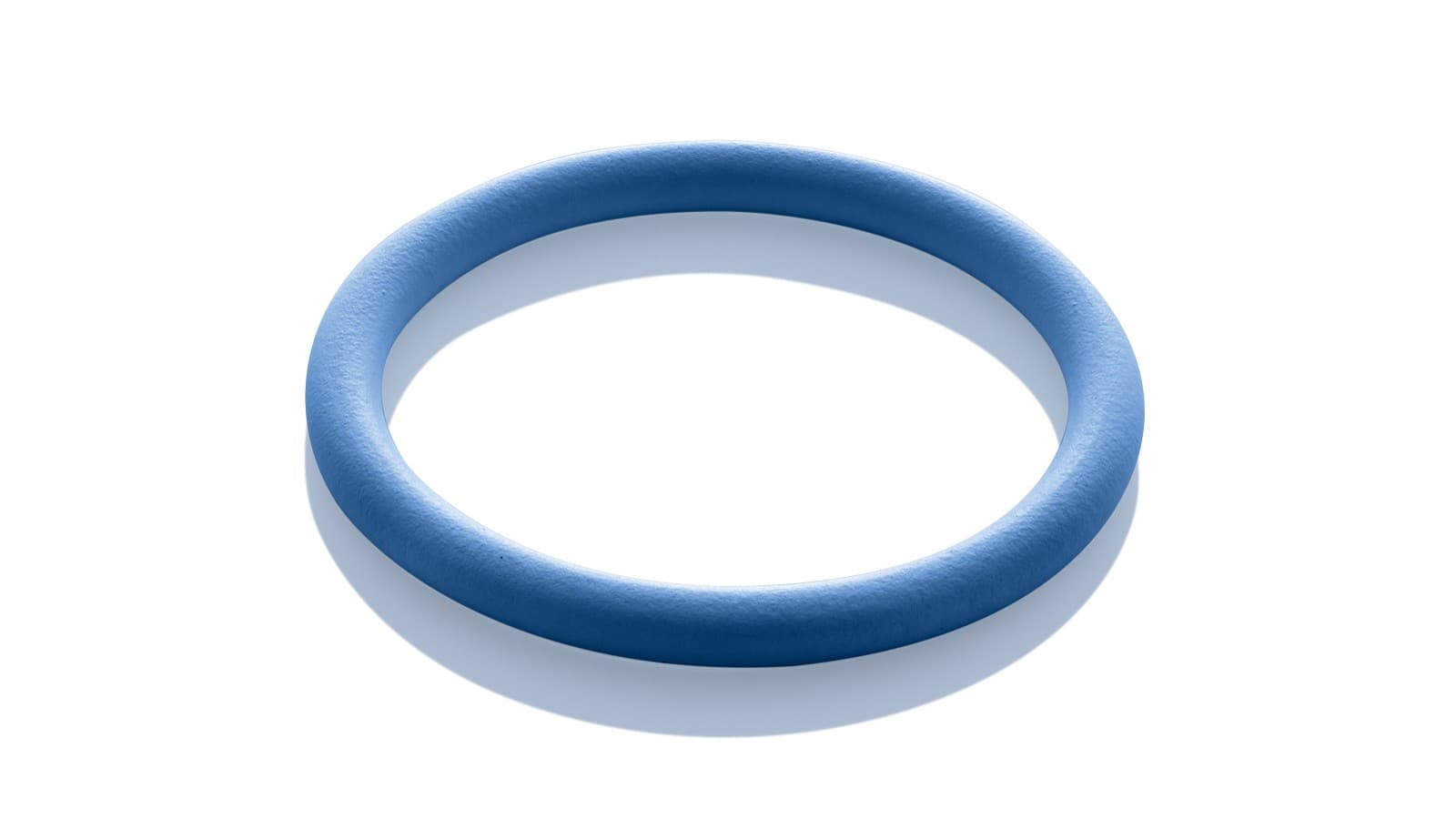

Junta tórica FKM, azul
Geberit Mapress Therm en combinación con la junta tórica FKM azul ofrece alta resistencia a la temperatura y a los productos químicos.
Puede utilizarse con los siguientes fluidos en sistemas cerrados:
- Agua para calefacción urbana ≤ 140 °C.
- Medios térmicos (solar).
Puede utilizarse con los siguientes fluidos gaseosos:
- Aire comprimido (clase de pureza del aceite 1–X).

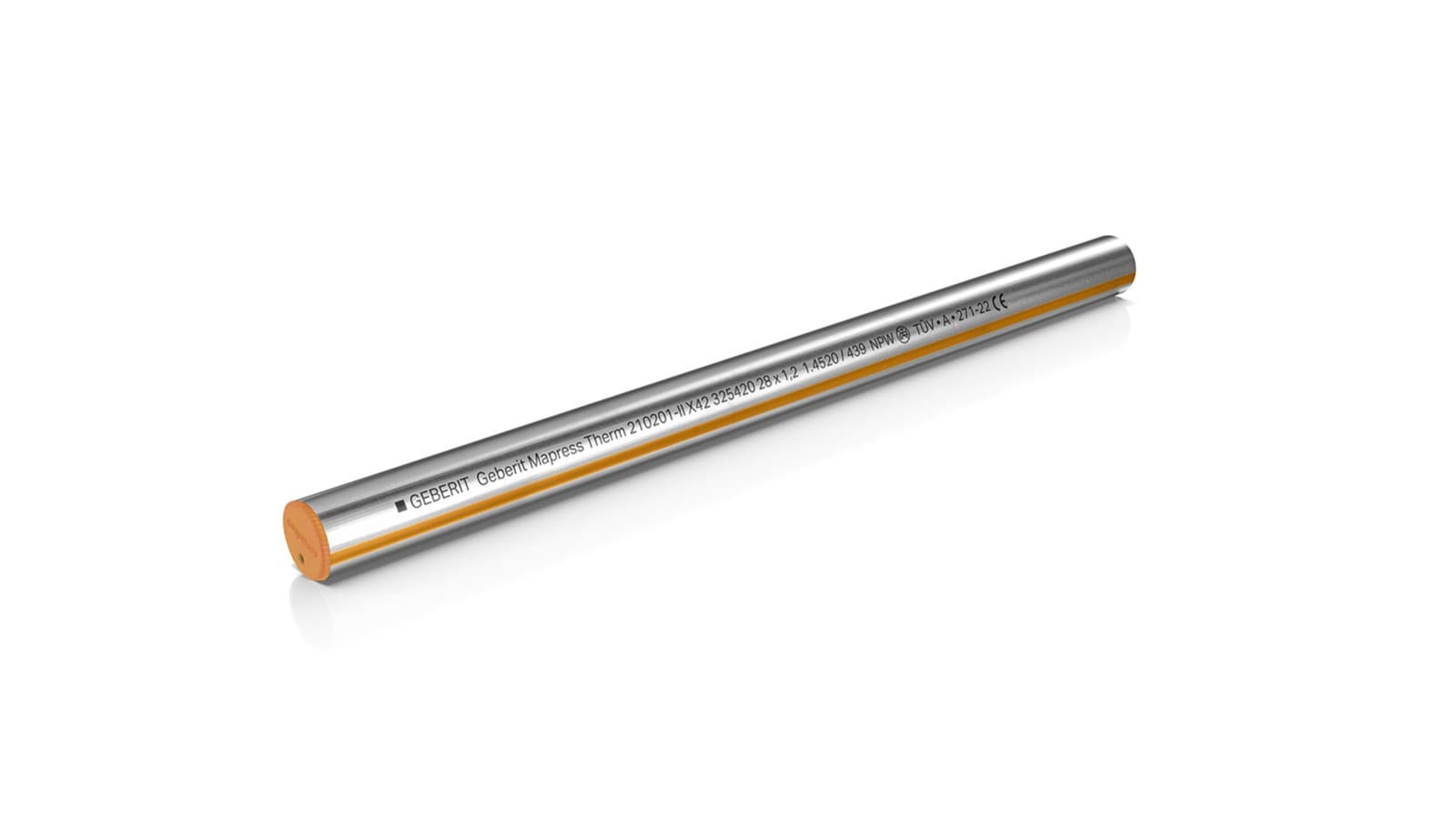

Tuberías del sistema
Tuberías del sistema disponibles

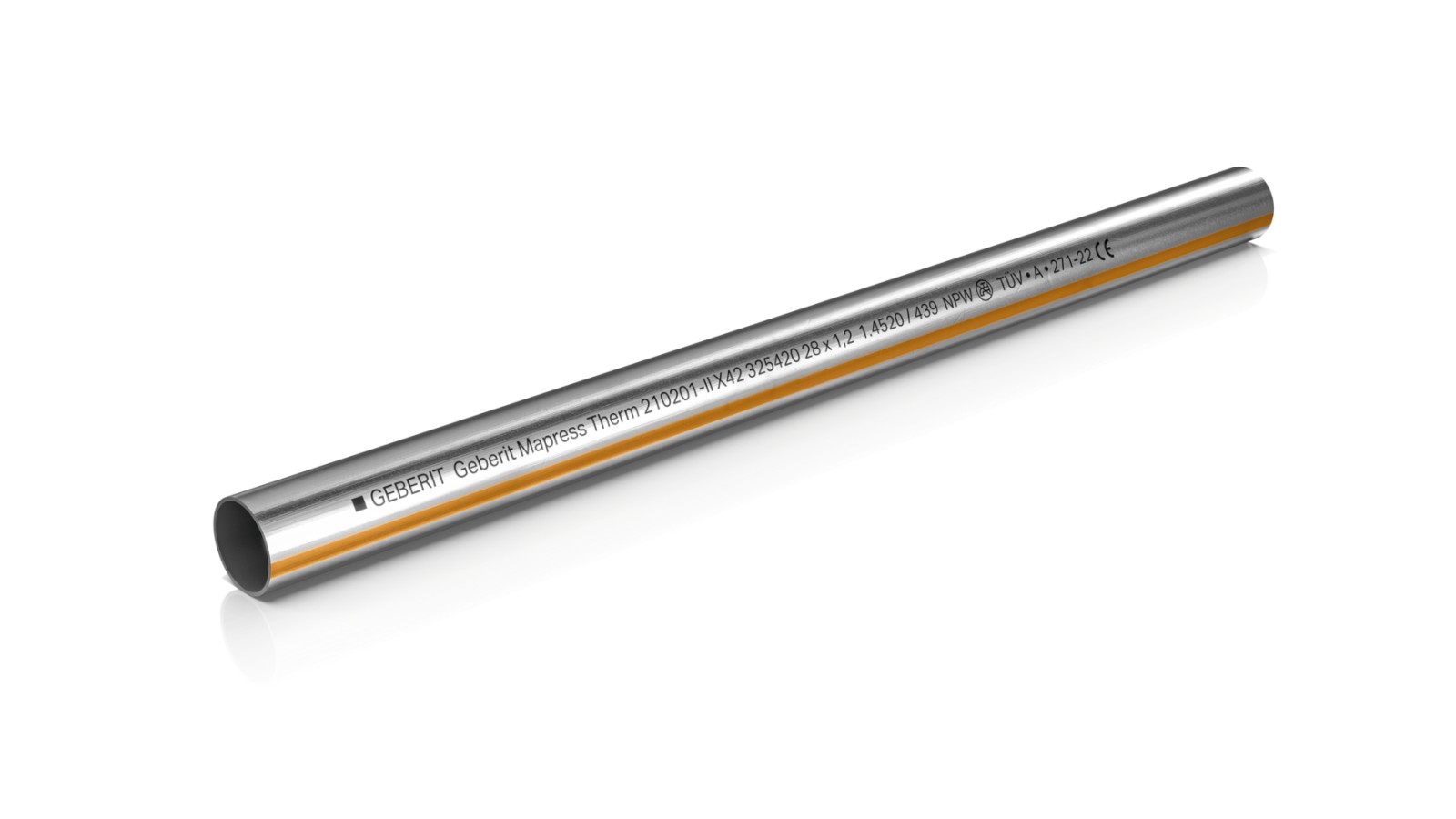

Tuberías del sistema Geberit Mapress Therm CrTi (1.4520)
- Acero inoxidable de baja aleación resistente a la corrosión.
- Marcada con una línea naranja continua.
- Con tapones protectores naranjas.
- Etiquetada con el símbolo de «agua no potable».
Declaraciones ambientales de producto (EPD)
Declaraciones ambientales de producto (EPD)
Las Declaraciones Ambientales de Producto (EPDs por sus siglas en inglés) aportan transparencia y permiten comparar productos en función de su impacto ambiental.
Las EPDs están disponibles para las tuberías Geberit Mapress Therm:
- Tuberías Geberit Mapress Therm
- Accesorios Geberit Mapress Therm

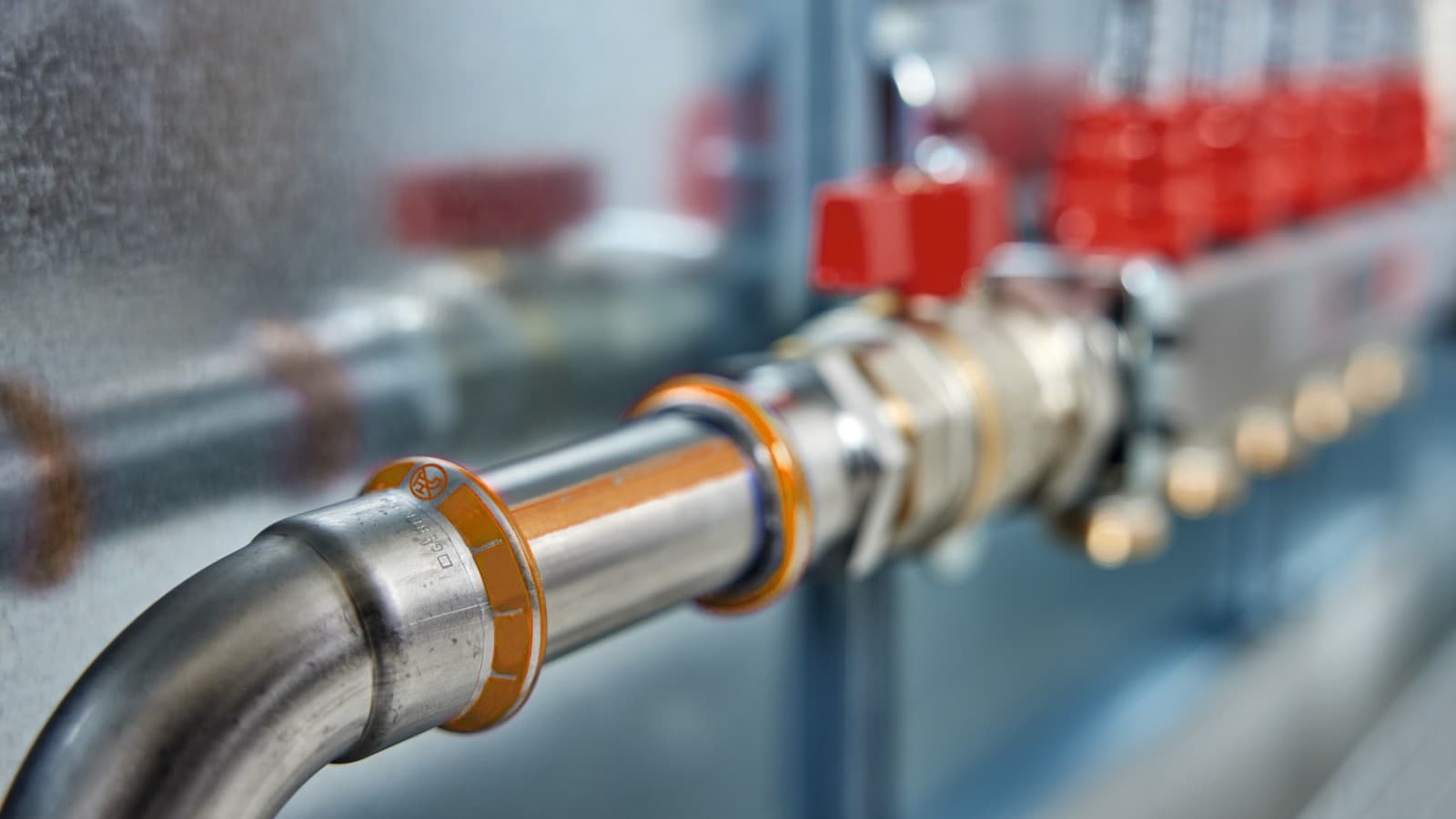

Instalación
Guía rápida de instalación
Geberit ofrece una amplia gama de herramientas de compresión, mordazas y collarines para instalar tuberías y accesorios Geberit Mapress.
Nota: el proceso de instalación para Geberit Mapress d12 a d88,9 es diferente al de Geberit Mapress d108.
¿Tiene alguna pregunta? Estaremos encantados de ayudarle.
Nuestros especialistas asesoran a todos los profesionales del sector en sus proyectos. Estarán encantados de aconsejarle sobre cómo afrontar mejor sus retos actuales con nuestros productos.
Preguntas frecuentes sobre Geberit Mapress Therm
¿Geberit Mapress Therm es resistente a la corrosión?
Geberit Mapress Therm es resistente a la corrosión para sistemas cerrados de calefacción y refrigeración con bajo contenido de oxígeno. Ofrece una resistencia confiable bajo las condiciones de funcionamiento especificadas gracias al uso de acero inoxidable EN 1.4521.
¿En qué se diferencia Geberit Mapress Therm de Geberit Mapress Acero Inoxidable?
Geberit Mapress Therm está fabricado en acero inoxidable EN 1.4521 para circuitos cerrados, mientras que Geberit Mapress Acero Inoxidable está fabricado en EN 1.4401 para aplicaciones universales.
¿Cuándo se debe usar Geberit Mapress Therm o Geberit Mapress Acero al Carbono?
Geberit Mapress Therm se usa en sistemas cerrados de calefacción y refrigeración.
Geberit Mapress Acero al Carbono es adecuado para sistemas cerrados de calefacción e instalaciones industriales con bajos requisitos de resistencia a la corrosión.
Productos relacionados

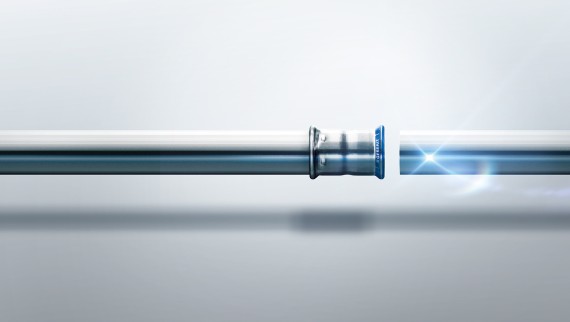

Geberit Mapress Acero Inoxidable
Desde el suministro de agua potable hasta complejas plantas industriales, nuestro sistema de unión por compresión se puede utilizar para multitud de aplicaciones diferentes.

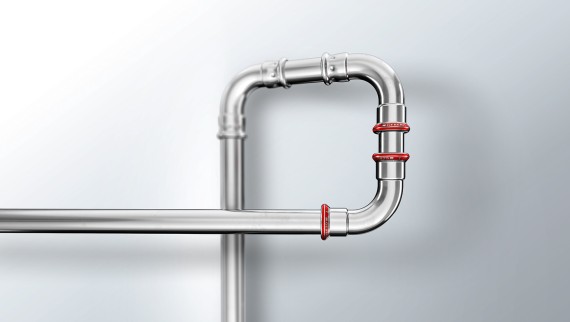

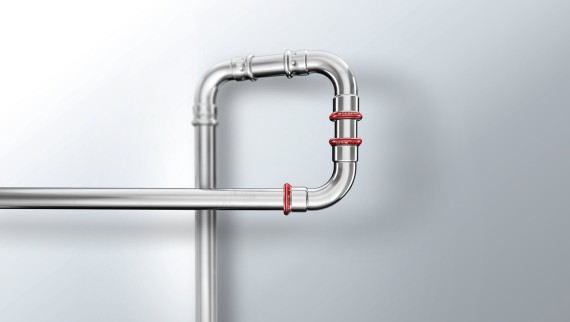

Geberit Mapress Acero al Carbono
Geberit Mapress Acero al Carbono es una solución económica para circuitos cerrados. El sistema ofrece conexiones seguras y estancas a largo plazo.

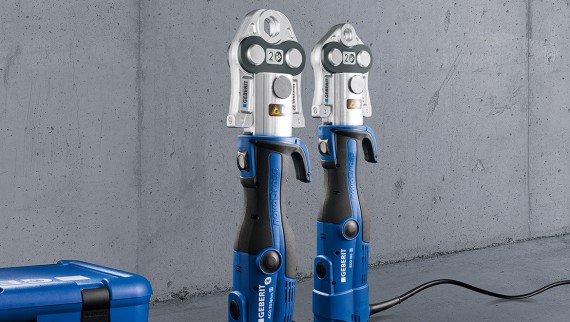

Herramientas y accesorios complementarios
