Sistemas de tuberías de unión por compresión Conexión de tuberías sin soldadura
Instalación eficiente de tuberías con tecnología de unión por compresión
Los proyectos de instalación de tuberías, tanto en la construcción de edificios como en el sector industrial, suelen estar sujetos a altas presiones de tiempo y presupuesto. Con las conexiones de tuberías de unión por compresión, puede cumplir con estos requisitos de forma rápida y fiable. Y así ha sido durante más de 60 años.
Ya utilice tuberías metálicas o sistemas de tuberías multicapa de plástico y aluminio, la unión de tuberías mediante tecnología de unión por compresión permite una instalación sencilla y limpia, sin riesgo de incendio, y garantiza conexiones seguras y duraderas.
Una vez instaladas, no se requieren inspecciones que consuman mucho tiempo, como suele ocurrir con la soldadura. Cualquier fontanero cualificado puede realizar la instalación. En comparación con los métodos tradicionales como la soldadura, las uniones por compresión ahorran mucho tiempo y aumentan la eficiencia de sus proyectos.
¿Por qué usar tuberías de unión por compresión?
Instalación rápida
La compresión es una forma sencilla de unir tuberías que ahorra mucho tiempo en comparación con la soldadura.
Conexión sencilla
La compresión de tuberías es muy sencilla para cualquier fontanero o instalador cualificado.
Conexión segura
Cada conexión tiene la misma calidad garantizada gracias a un proceso de compresión controlado.
Método limpio
La unión de tuberías metálicas y de plástico por compresión es una forma limpia y homologada de conectar tuberías.
Cómo funciona la unión por compresión Segura y duradera
Los componentes funcionan en perfecta sincronía para una máxima seguridad

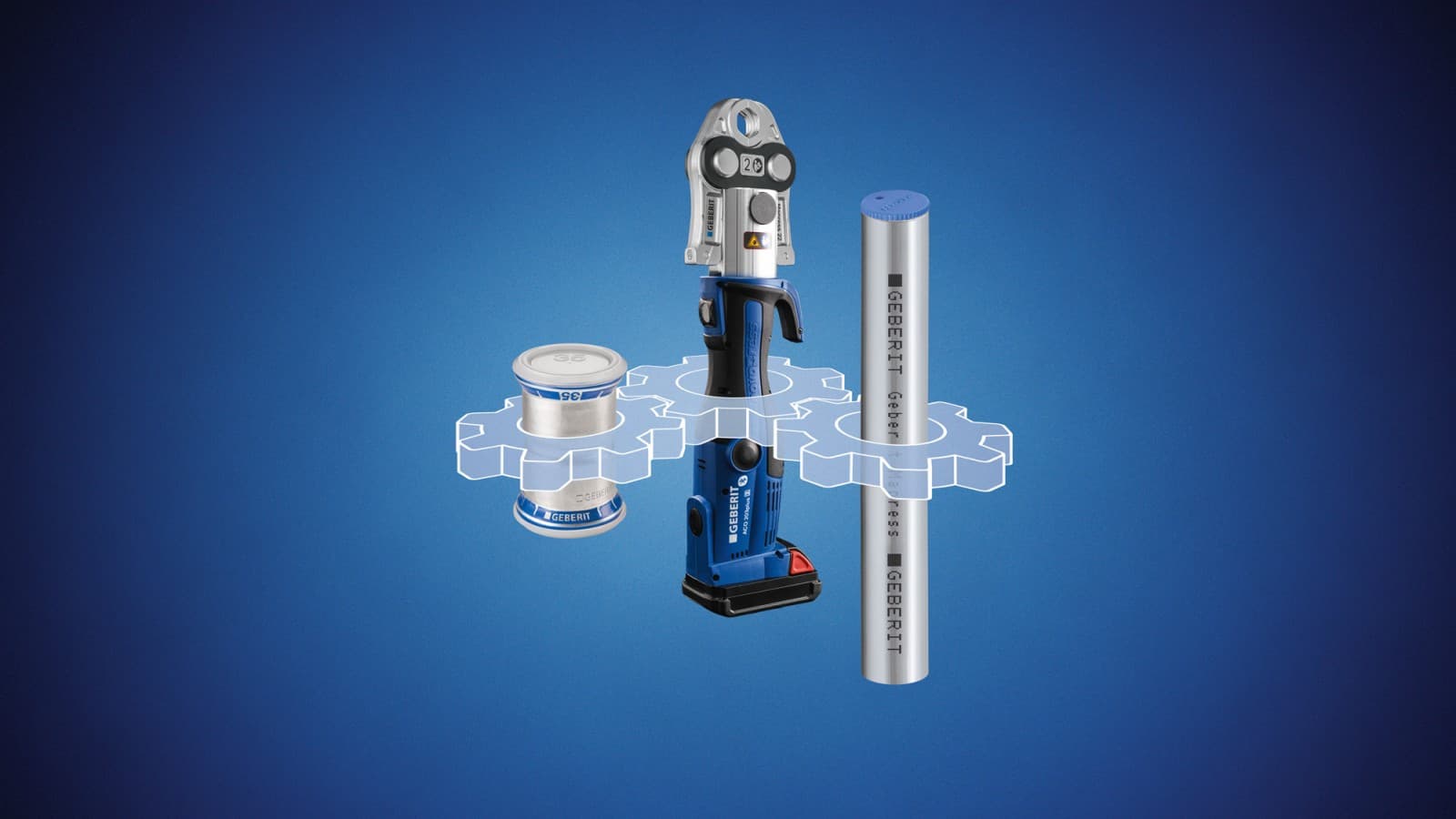

La unión por compresión es fiable porque todos los componentes del sistema están diseñados para funcionar con precisión. El sistema incluye:
- Accesorios de compresión.
- Tubos del sistema.
- Herramienta de compresión (tenaza de compresión y mordaza/collarín de compresión).
Todas las conexiones y tubos para los sistemas de tuberías Geberit Mapress,Geberit FlowFit y Geberit Mepla han sido cuidadosamente calibrados y probados para funcionar a la perfección. Las mordazas de compresión se utilizan para diámetros de tubería pequeños, mientras que los collarines de compresión, junto con la herramienta de compresión adecuada, se utilizan para diámetros de tubería grandes.
La clase de compatibilidad está claramente indicada, lo que facilita y agiliza la búsqueda del producto adecuado.
La tecnología de unión por compresión crea una conexión permanentemente segura
La resistencia mecánica de una unión de tuberías se debe al remodelado del accesorio de compresión y la tubería del sistema. Un anillo de sellado que se adapta perfectamente a la sección transversal garantiza una conexión permanentemente estanca gracias a su fuerza elástica de recuperación.
Por lo tanto, las uniones por compresión constituyen una unión de tuberías permanente, segura y de ajuste preciso que proporciona un sellado técnicamente fiable.

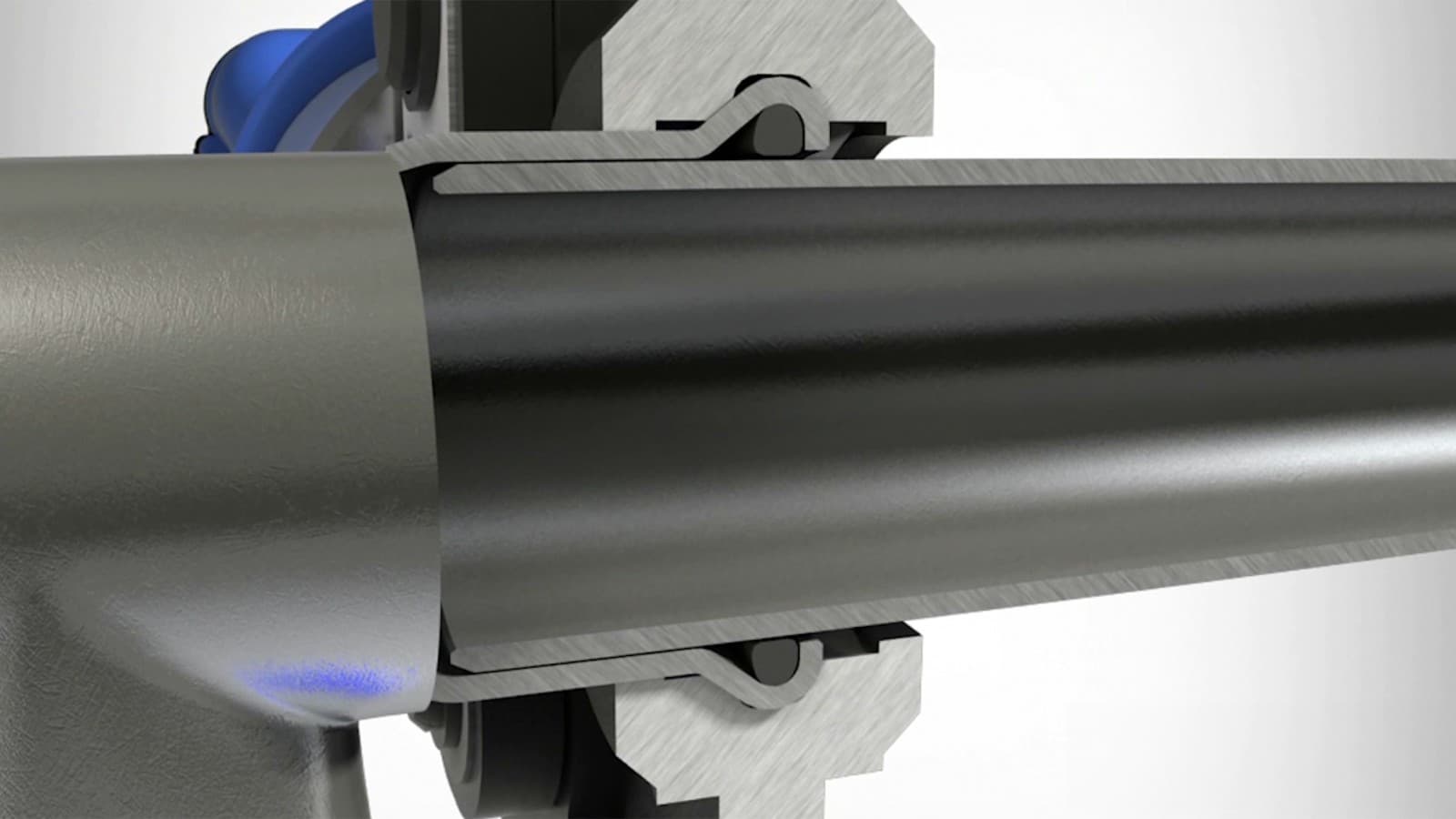

Paso 1: el accesorio, la tubería del sistema y la herramienta se acoplan con precisión.

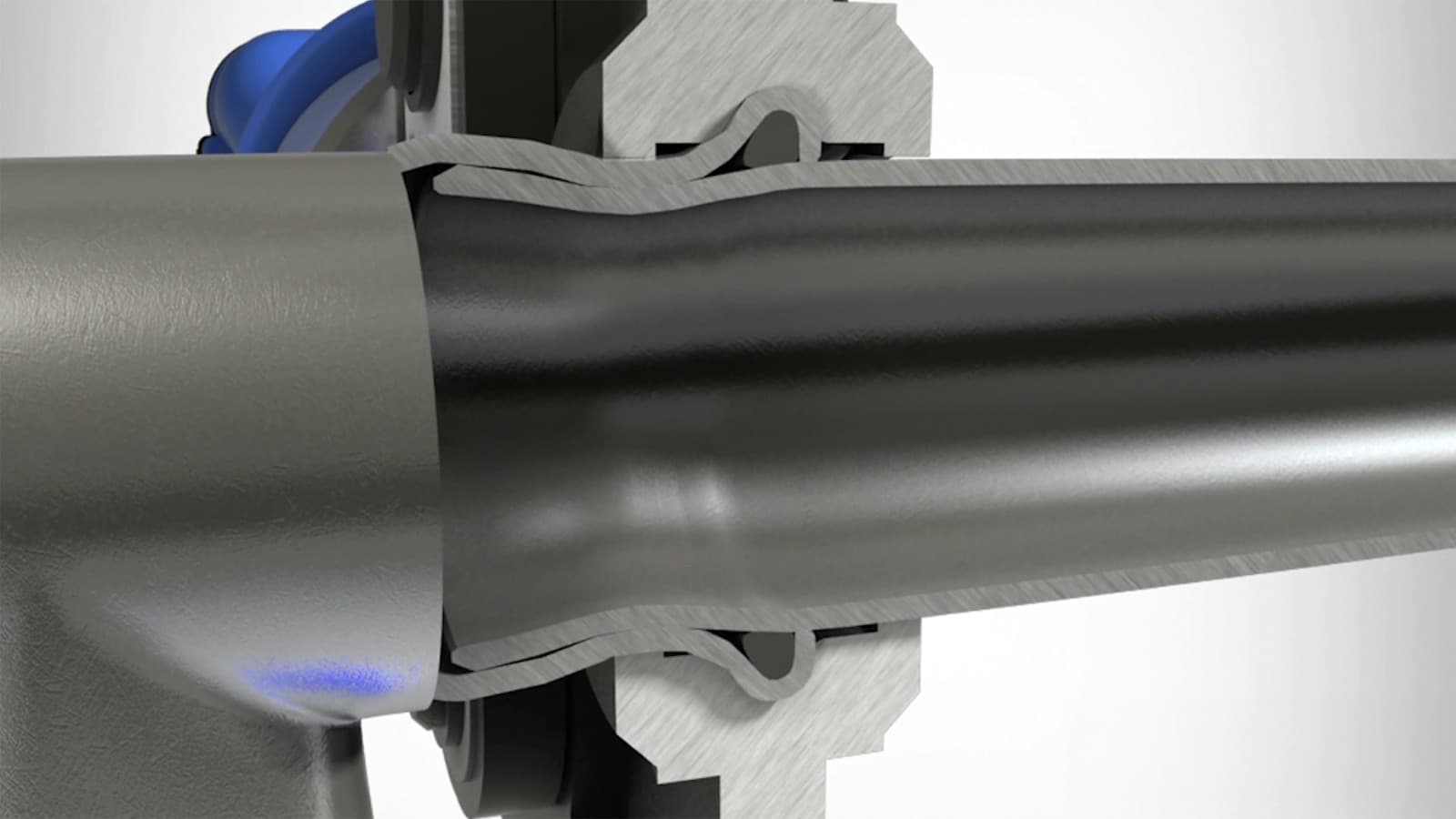

Paso 2: la tubería del sistema se remodela durante el proceso de compresión.
Paso 3: la junta de sellado proporciona un sellado fiable y garantiza una conexión permanentemente segura.
Sistemas de tuberías de unión por compresión
Geberit FlowFit
Geberit FlowFit es un sistema de suministro diseñado para que el proceso de instalación sea fluido. Se ha reducido el número de pasos de instalación, lo que facilita garantizar una conexión segura.
Geberit Mapress Acero Inoxidable
Desde el suministro de agua potable hasta conductos industriales complejos, Geberit Mapress Acero Inoxidable promete aplicaciones muy variables.
Geberit Mapress Therm
Sistema de tuberías de unión por compresión de acero inoxidable económico y resistente a la corrosión para circuitos cerrados de refrigeración, enfriamiento y calefacción.
Geberit Mapress Acero al Carbono
Geberit Mapress Acero al Carbono es una solución económica para circuitos cerrados. El sistema ofrece conexiones seguras y estancas a largo plazo.
Geberit Mepla
La tubería multicapa y el sistema de unión por compresión Geberit Mepla son idóneos para aplicaciones de agua potable, aire comprimido, calefacción y técnica de refrigeración.
Ventajas de las tuberías de unión por compresión Geberit Mecanismos inteligentes para conexiones seguras
Los sistemas de tuberías de unión por compresión Geberit facilitan enormemente la instalación de tuberías y satisfacen las necesidades de una amplia gama de aplicaciones. Esta tecnología preparada para el futuro ofrece numerosas ventajas.

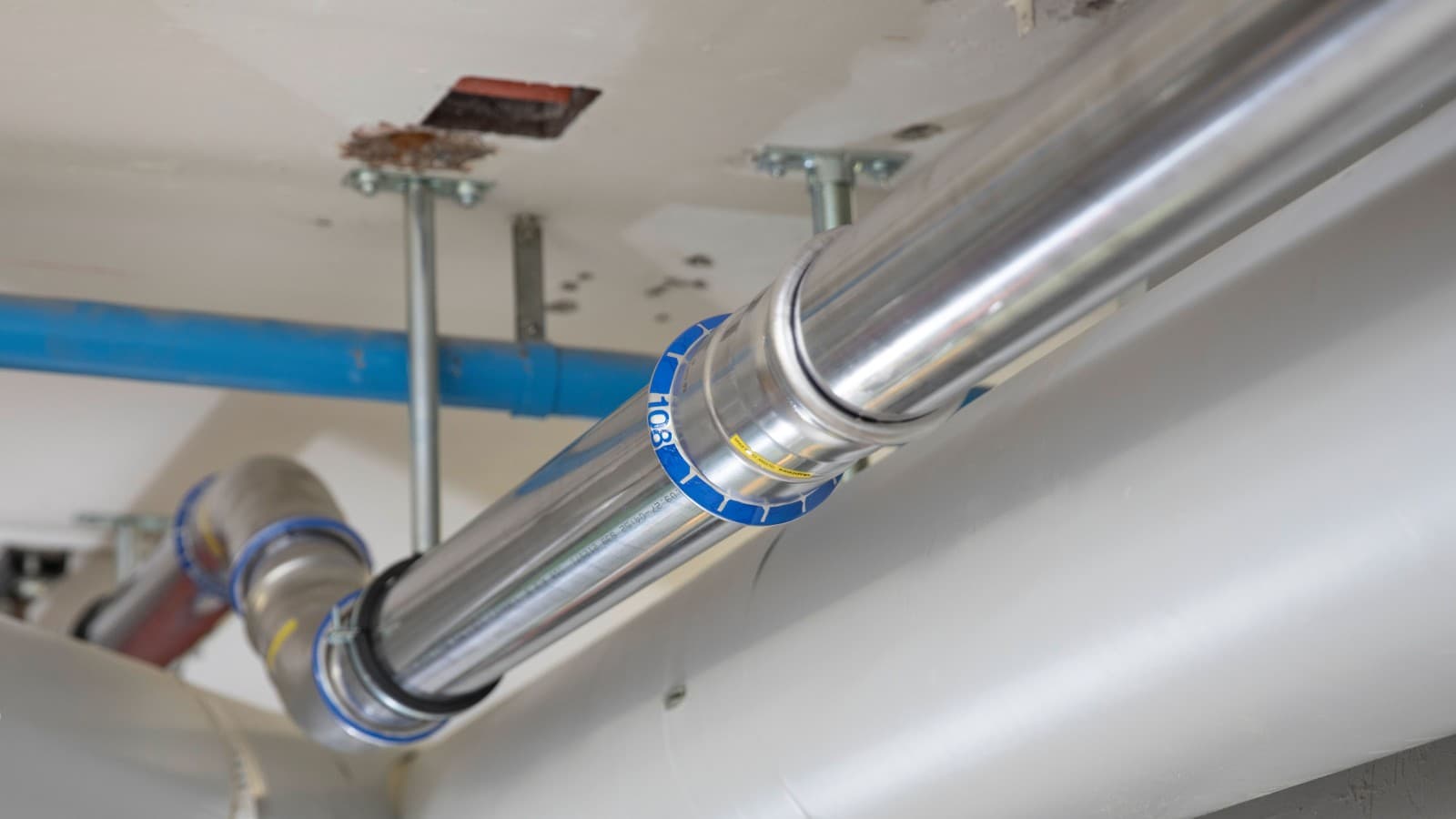

1. Conexión segura gracias al proceso de compresión controlado
Cada accesorio cuenta con una guía precisa para las mordazas o collarines de compresión, lo que garantiza el correcto posicionamiento de la herramienta y una conexión controlada.
El proceso de compresión estandarizado garantiza una alta calidad de conexión constante, independientemente de quién realice la instalación.
Para los usuarios, esto se traduce en máxima fiabilidad del proceso, resultados reproducibles y conexiones seguras en cada instalación: fácil, eficiente y profesional.

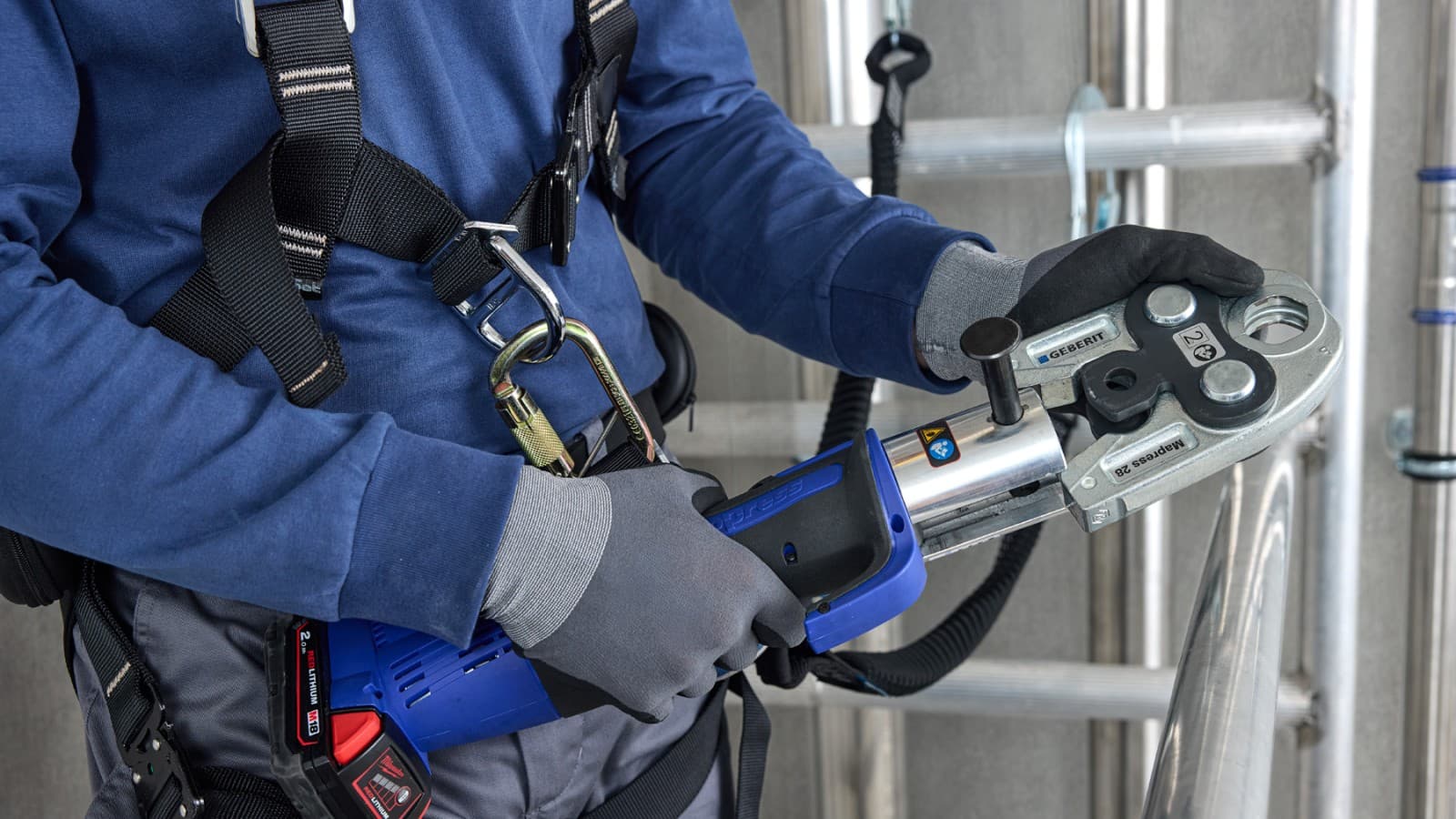

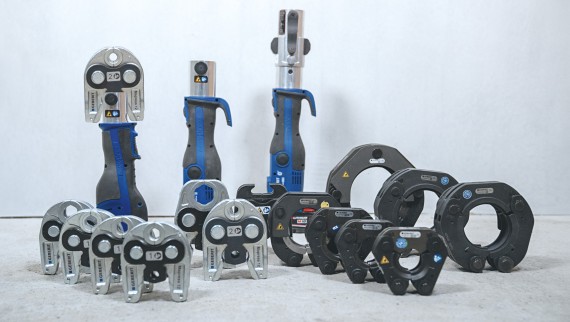

2. Herramientas ligeras en lugar de equipos de soldadura pesados
Soldar tuberías requiere equipos grandes y pesados, bombonas de gas y numerosos pasos para garantizar la seguridad. Esto implica un gran esfuerzo y tiempos de preparación considerables.
Los sistemas de unión por compresión Geberit permiten conectar tuberías de forma sencilla y segura sin necesidad de soldadura. Se pueden unir con herramientas de compresión compactas y prácticas, y con mordazas o abrazaderas de compresión adecuadas. Las herramientas son ligeras, compactas y están listas para su uso inmediato: sin llama abierta, tiempo de enfriamiento ni necesidad de retoques.
Esto hace que el trabajo sea más rápido, cómodo y productivo.

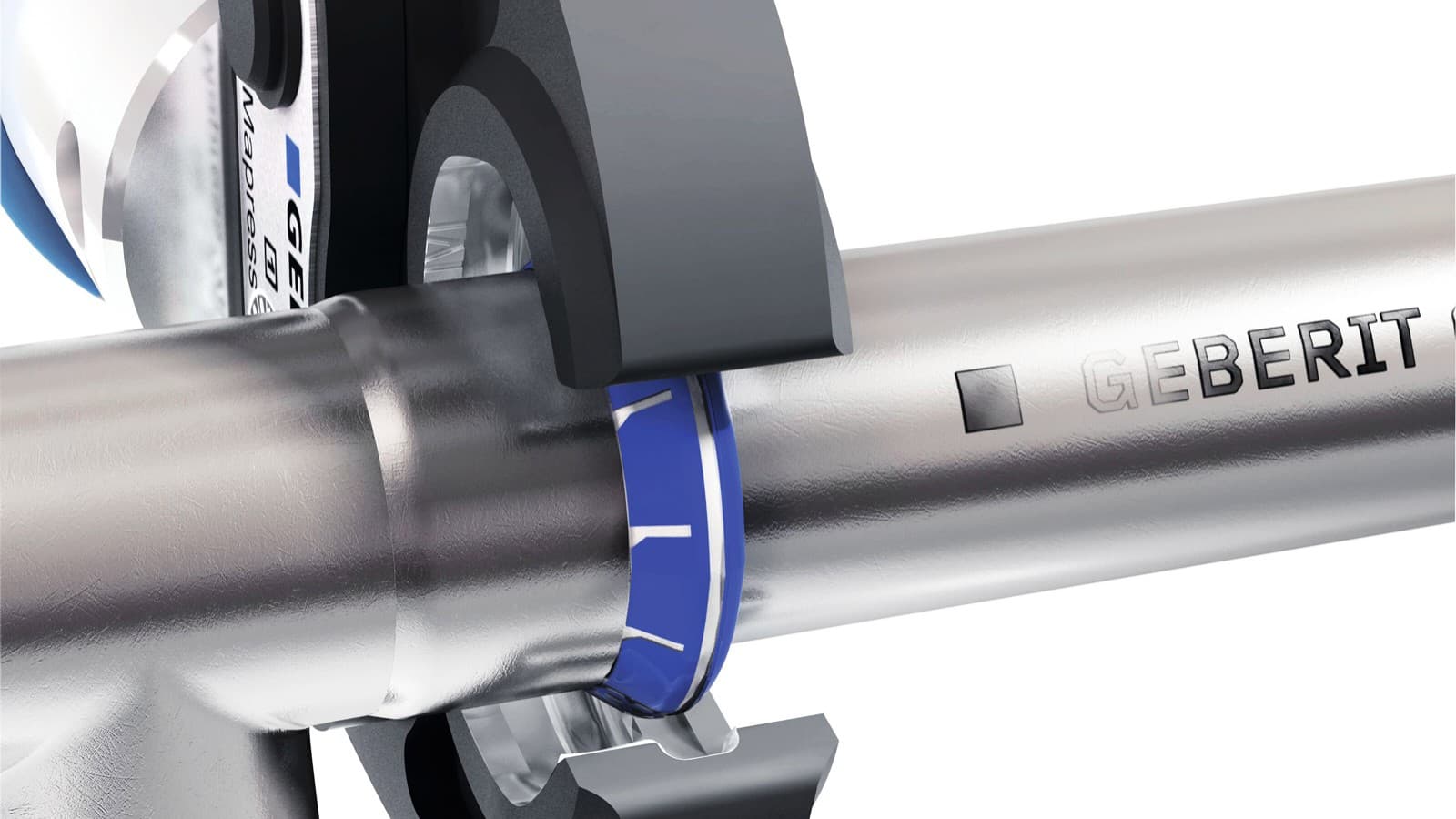

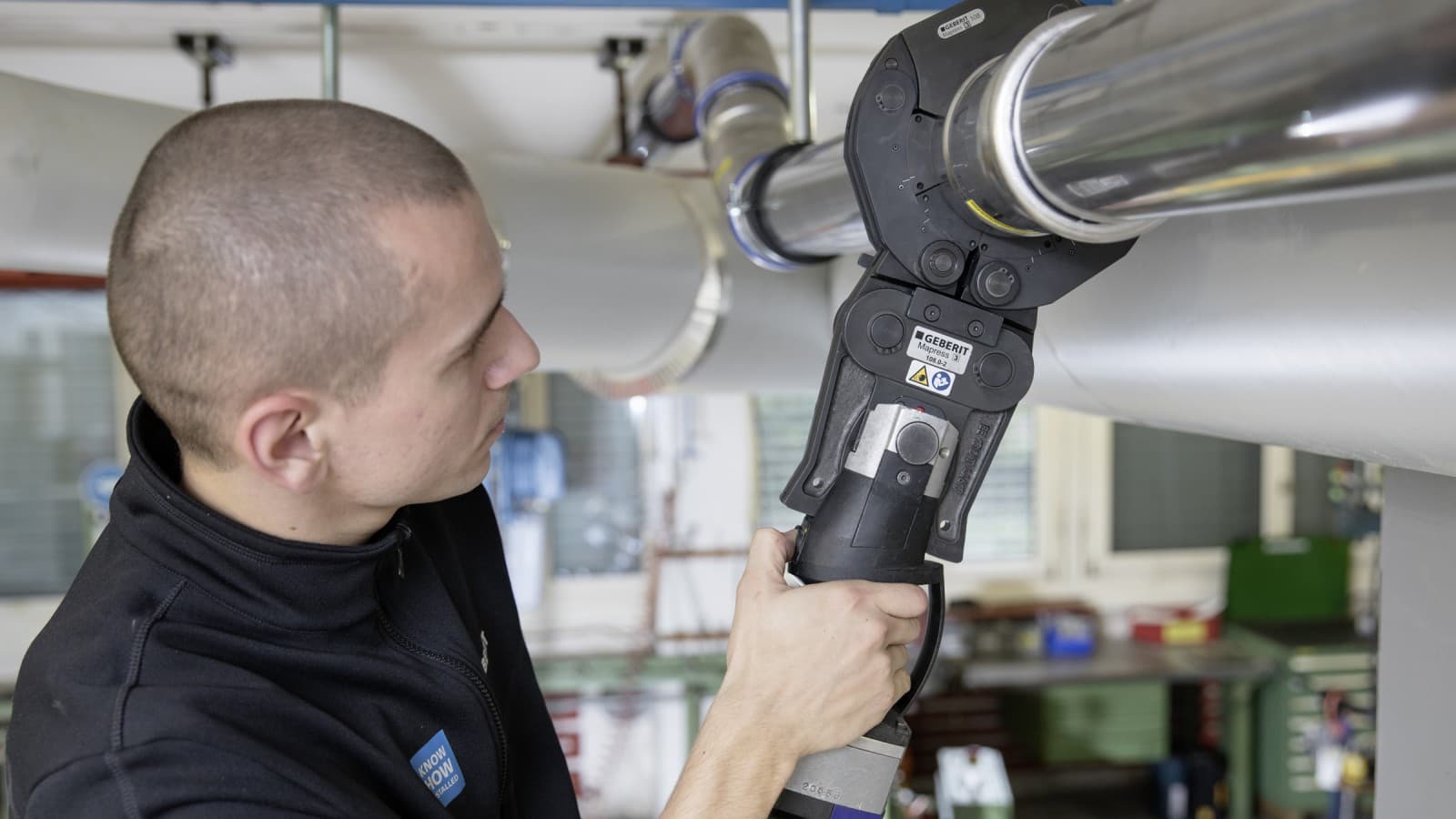

Guía de compresión precisa para conexiones seguras
El diseño especial del accesorio garantiza que las mordazas de compresión se posicionen de forma precisa y segura. Esto garantiza la máxima fiabilidad de la conexión en cada compresión.
Instalación completa con solo dos mordazas de compresión

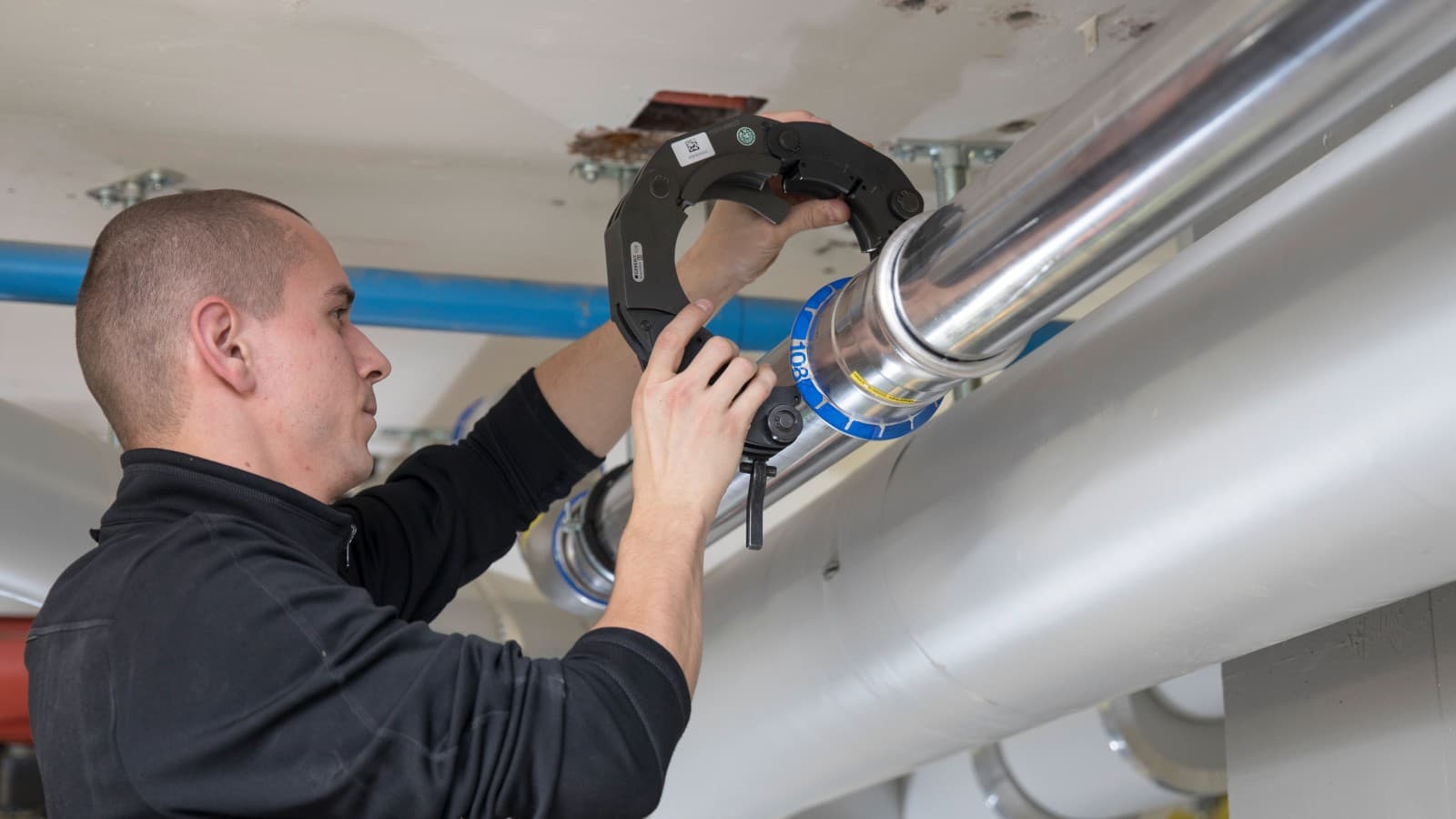

Con Geberit FlowFit, se necesitan aún menos herramientas: dos mordazas de compresión son suficientes para todo el rango de diámetros, desde d16 hasta d75. Esto mantiene la caja ligera y permite instalar tuberías de diferentes dimensiones de una sola vez, con solo unos pocos cambios de herramienta.
Incluso para diámetros mayores de d50, puede usar una mordaza de compresión en lugar de un collarín de compresión.
3. Indicación inmediata de compresión exitosa
Geberit Mapress y Geberit FlowFit permiten ver inmediatamente qué conexiones se han comprimido. Los indicadores de compresión de colores se desprenden automáticamente durante el proceso y se pueden retirar fácilmente o caerse solos.
Durante la compresión
El indicador de compresión se desprende durante el proceso y se puede retirar con un ligero tirón.

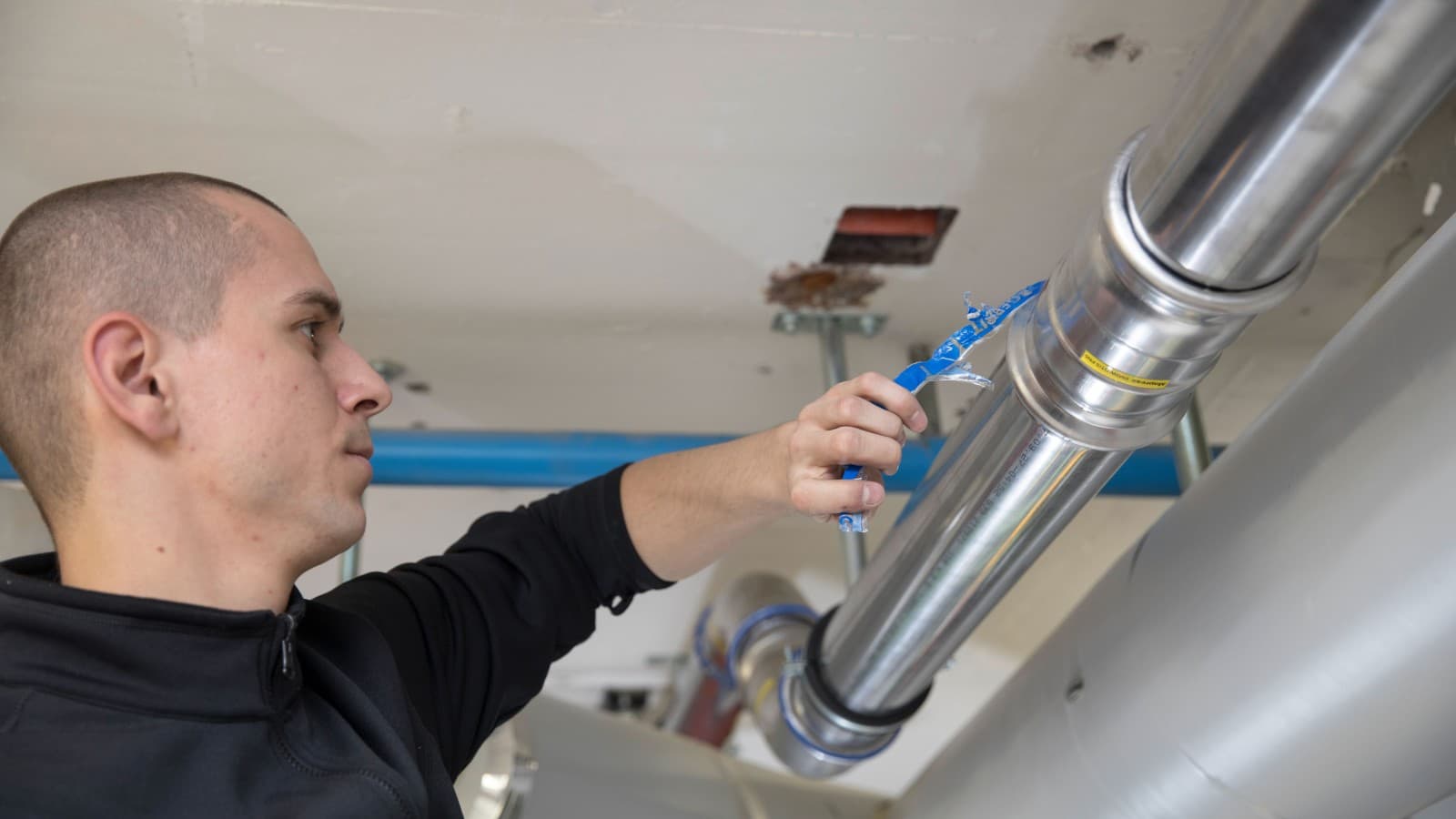

Después de la compresión
El indicador de compresión se desprende automáticamente una vez finalizada la compresión. Esto facilita la inspección visual, ya que permite ver inmediatamente si todas las tuberías están conectadas correctamente, incluso en condiciones de poca luz.
4. No requiere inspección posterior
Todos los componentes del proceso de compresión están diseñados para funcionar en perfecta sincronía, garantizando un proceso consistente, controlado y reproducible. Cada conexión se realiza siguiendo el mismo principio probado y fiable. Esto da como resultado conexiones permanentemente seguras y de alta calidad.
Este proceso fiable elimina la necesidad de realizar inspecciones posteriores de las juntas de tubería, lo que no solo ahorra tiempo en obra, sino que también facilita la planificación precisa y reduce las posibles fuentes de error durante la instalación.

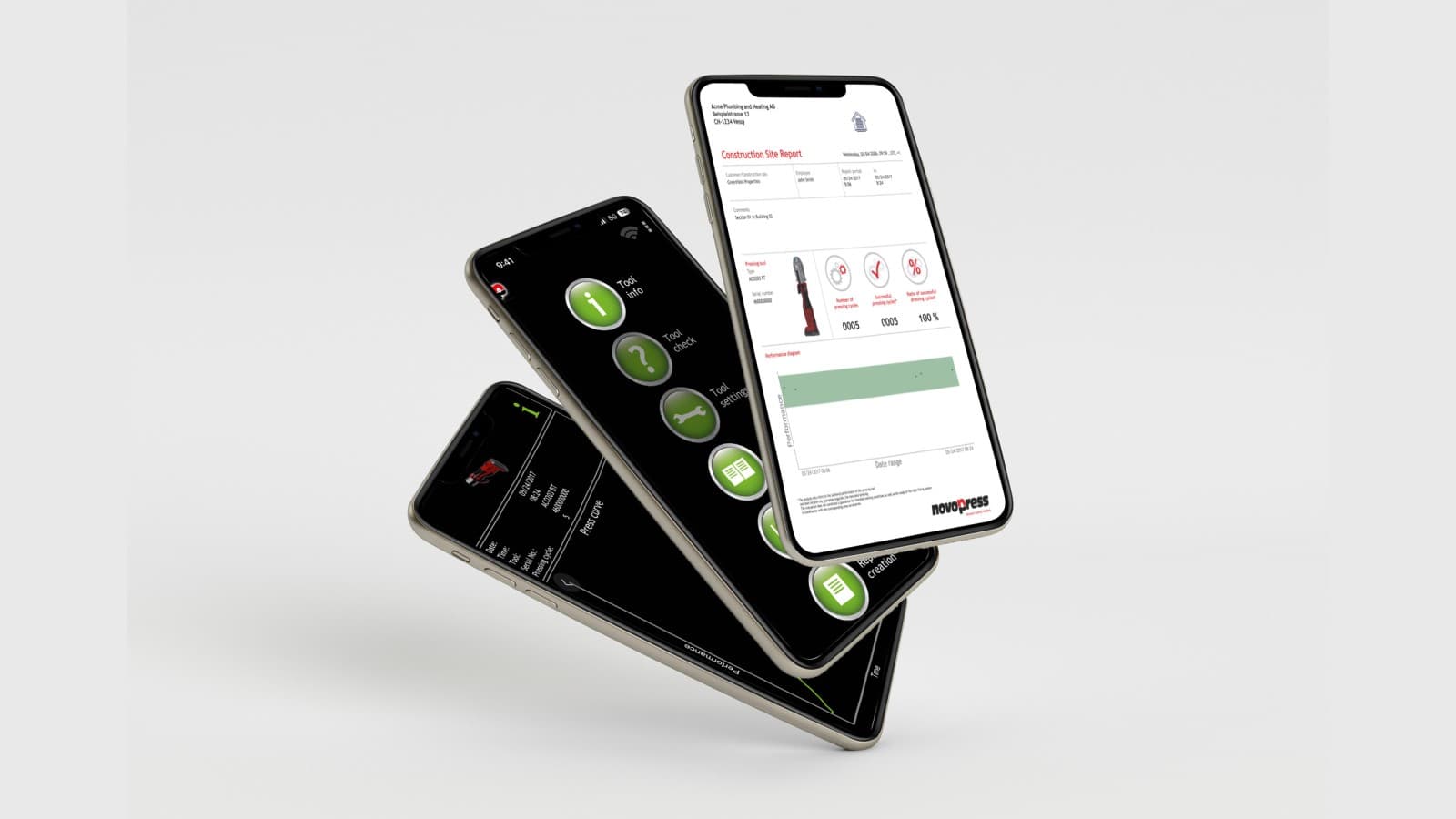

5. Registro de compresión gracias a los datos del dispositivo
Puede usar la aplicación NovoCheck para consultar los datos específicos de las compresiones Geberit. La aplicación también le permite leer el registro, que muestra, entre otras cosas, si se han comprimido todas las uniones. Esta información le ayudará a documentar las instalaciones.

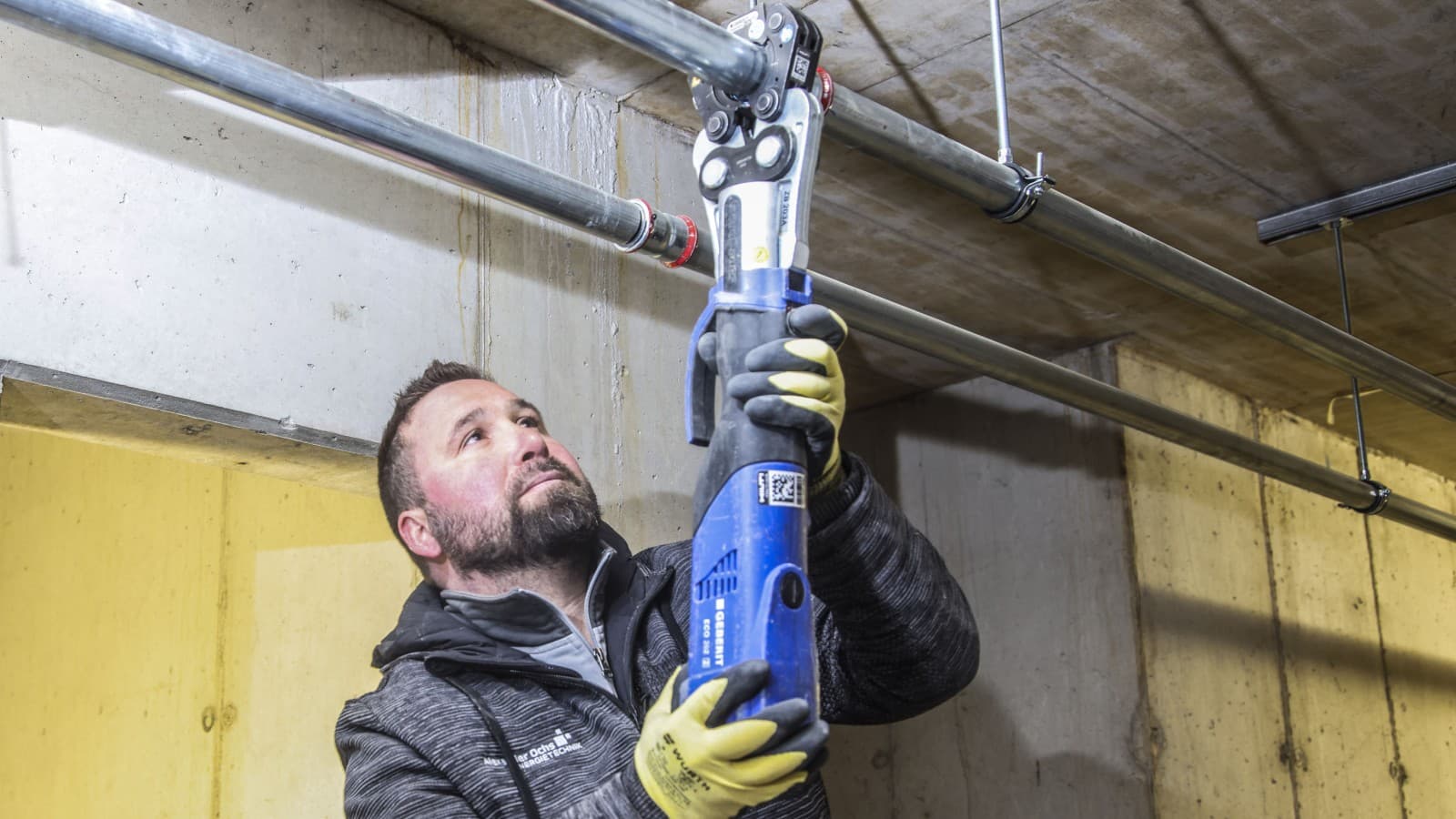

6. Disponibilidad inmediata de especialistas: no se requiere formación adicional
A diferencia de la soldadura, no se necesita formación especializada ni certificaciones especiales para realizar conexiones de tuberías mediante unión por compresión. Geberit ofrece formación para fontaneros e instaladores de tuberías cualificados en poco tiempo, tanto en eventos de formación como directamente en obra. De esta forma, podrán instalar sistemas de tuberías mediante unión por compresión de forma segura.

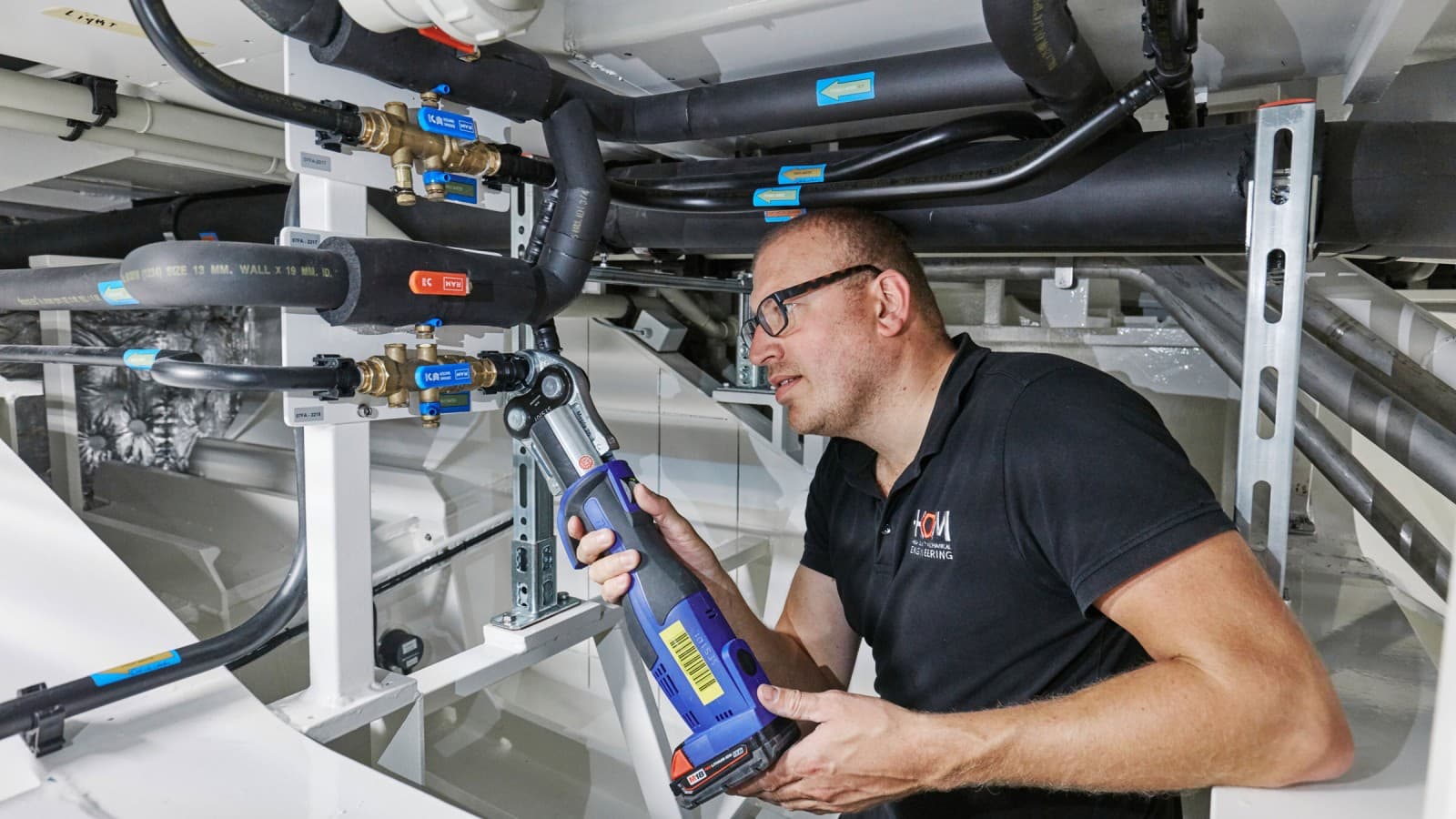

7. Sin riesgo de incendio y seguridad durante el trabajo en curso
Esta tecnología de unión por compresión limpia se puede utilizar durante trabajos de renovación en curso, sin interrumpir los procesos existentes.
Las uniones se comprimen en frío y sin llama abierta, por lo que no hay riesgo en o para el lugar al comprimir las conexiones. No se requieren medidas de seguridad adicionales para evitar riesgos de incendio.
¿Tiene alguna pregunta? Estaremos encantados de ayudarle.
Nuestros especialistas asesoran a todos los profesionales del sector en sus proyectos. Estarán encantados de aconsejarle sobre cómo afrontar mejor sus retos actuales con nuestros productos.
Preguntas frecuentes sobre unión de tuberías por compresión
¿Para qué aplicaciones y fluidos son adecuadas las conexiones por compresión?
Además de agua potable, también puede utilizar conexiones por compresión para otros fluidos como gases o aire comprimido. Geberit ofrece una amplia gama de tuberías para aplicaciones industriales. Puede utilizar la herramienta Geberit PipeSelect para comprobar la resistencia exacta de los sistemas de tuberías Geberit.
¿Cuánto duran las uniones por compresión?
La compresión es un proceso de conformado en frío que crea una unión permanente. Esta tecnología de unión ha demostrado su eficacia en diversas aplicaciones durante más de 50 años.
¿Cuáles son las limitaciones de las conexiones por compresión?
Las conexiones por compresión son adecuadas para diversos materiales de tubería con un diámetro de hasta d108 / DN 100.
Actualmente, para diámetros mayores se utilizan conexiones roscadas o soldadas. Debido a que durante la compresión se generan espacios estructurales entre la tubería y el accesorio, las conexiones por compresión no son adecuadas para fluidos que requieren una conexión completamente sellada.
¿Las uniones por compresión son aptas para fluidos agresivos o químicos?
Los sistemas de unión por compresión Geberit Mapress son aptos para una amplia gama de fluidos, incluidos los químicos. En muchos casos, depende del fluido, su concentración, los parámetros de funcionamiento y el sistema de tuberías deseado.
Póngase en contacto con nuestros especialistas para obtener una homologación específica.
