Geberit Mapress Cobre Unión por compresión con tuberías de cobre
El material clásico para instalaciones de tuberías
Muchos fontaneros siguen utilizando cobre. Geberit Mapress Cobre es muy fácil de unir (sin soldadura) y su instalación es rápida y segura.
Los únicos productos que Geberit ofrece en cobre son los accesorios de compresión. Estos se pueden combinar con tuberías de cobre disponibles en el mercado. Se han diseñado diferentes juntas tóricas para aplicaciones específicas.
Geberit Mapress Cobre es apto para diversas aplicaciones de gas. Para su uso con gases combustibles, ofrecemos una gama completa de accesorios de compresión con juntas tóricas amarillas de caucho de acrilonitrilo-butadieno hidrogenado (HNBR), marca amarilla y tapa protectora amarilla.
Principales aplicaciones y áreas de uso
Geberit Mapress Cobre es apto para las siguientes aplicaciones:
Instalaciones de agua potable
Geberit Mapress Cobre se utiliza comúnmente en instalaciones de agua potable.
Combustibles y aceites para motores
Geberit Mapress Cobre puede utilizarse para aceites minerales y lubricantes, así como para combustibles de motor.
Gases industriales
Geberit Mapress Cobre (Gas) cuenta con todas las homologaciones necesarias para gases combustibles de acuerdo con la norma DVGW G 260.
Visión general de Geberit Mapress Cobre
Datos y cifras
Resumen de la gama
- 11 anchos nominales de d12 a d108.
- Aproximadamente 500 accesorios.
- Adaptador MasterFix para conexiones roscadas seguras y sin herramientas a los sanitarios Geberit.
Dimensiones
Compatibilidad con tuberías de cobre
Los únicos productos que Geberit ofrece en cobre son los accesorios. Estos son compatibles con las siguientes tuberías de cobre disponibles en el mercado. Geberit recomienda utilizar tuberías de cobre que cumplan con la norma DIN EN 1057.
| Ancho nominal (DN) | Dimensión d x s (mm) | Resistencia admisible de la tubería según EN 1173 | ||
|---|---|---|---|---|
| R220 (recocido) | R250 (semiduro) | R290 (duro) | ||
| 10 | 12,0 x 0,8 | |||
| 12,0 x 1,0 | ||||
| 12 | 15,0 x 1,0 | |||
| 15 | 18,0 x 1,0 | |||
| 20 | 22,0 x 1,0 | |||
| 25 | 28,0 x 1,0 | |||
| 28,0 x 1,5 | ||||
| 32 | 35,0 x 1,2 | |||
| 35,0 x 1,5 | ||||
| 40 | 42,0 x 1,2 | |||
| 42,0 x 1,5 | ||||
| 50 | 54,0 x 1,5 | |||
| 54,0 x 2,0 | ||||
| 65 | 76,1 x 2,0 | |||
| 80 | 88,9 x 2,0 | |||
| 100 | 108,0 x 2,5 | |||
Geberit no ofrece tuberías de cobre. Las formas de entrega habituales son las siguientes:
- R220: bobinas
- R250: varillas
- R290: varillas
Accesorios
Accesorios disponibles

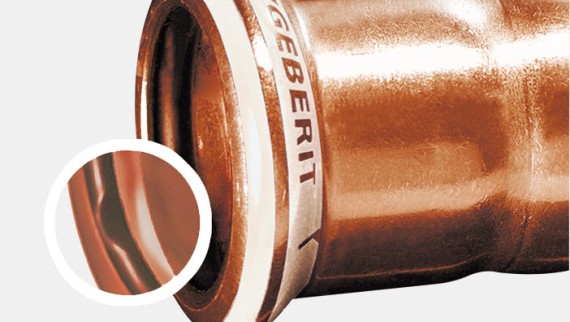

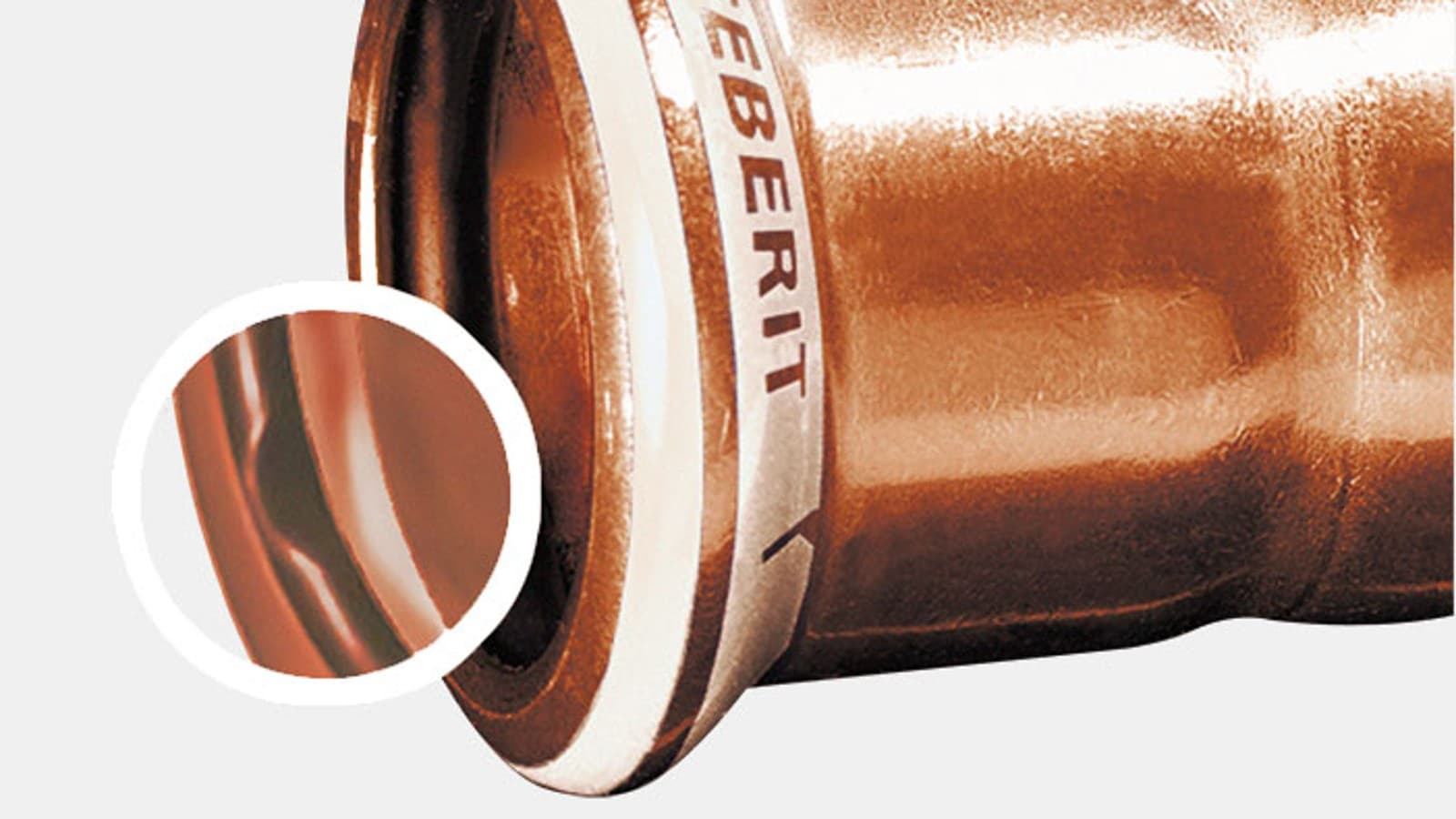

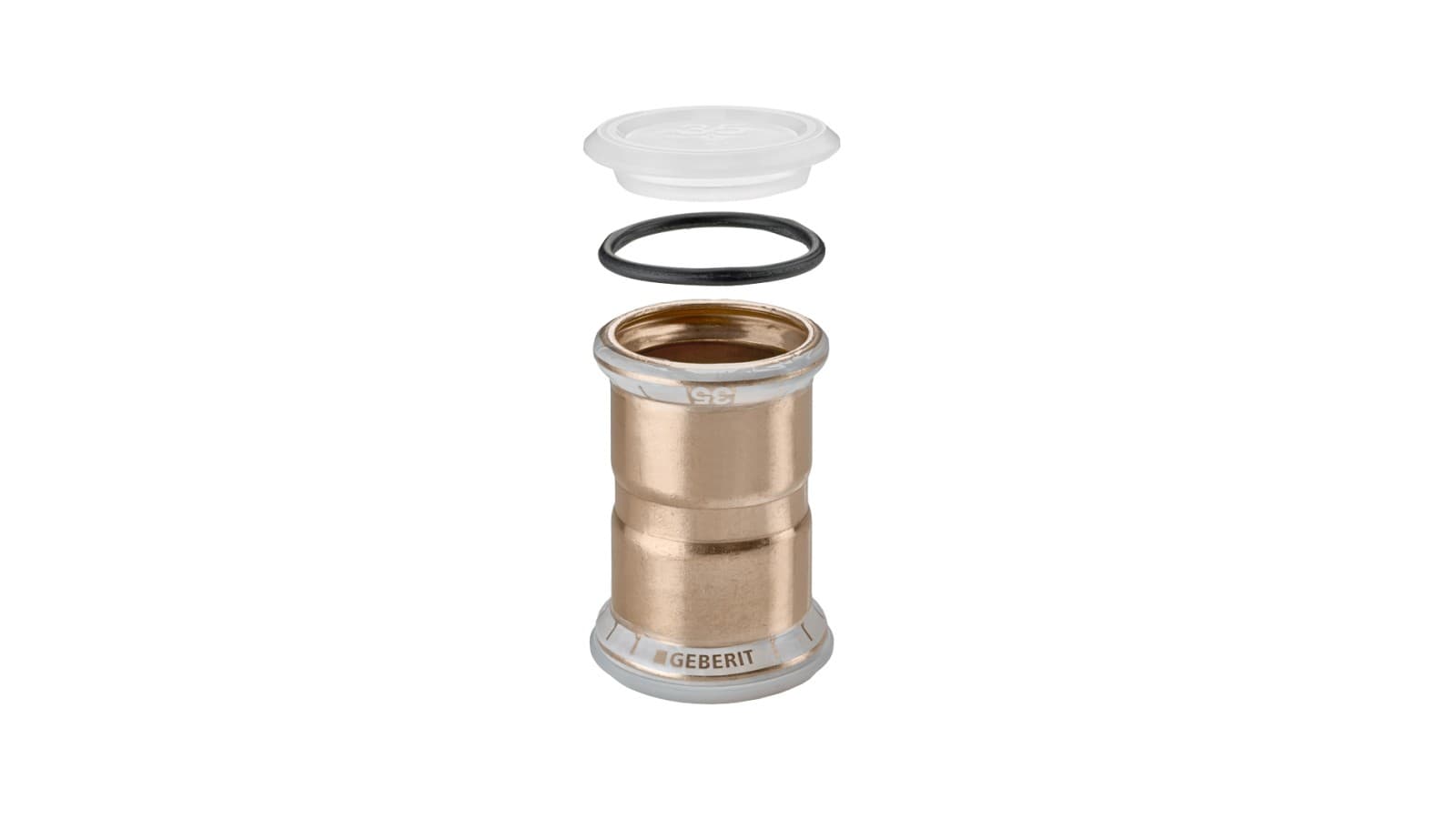

Accesorios de compresión Geberit Mapress Cobre
- Aleación Cu-DHP.
- Indicador de compresión blanco para comprobar si el accesorio se ha comprimido correctamente.
- Marcación del material de cobre mediante el indicador de compresión blanco.
- Dimensiones impresas en el indicador de compresión.
- Tapón protector que evita que los accesorios se ensucien.
- Compatible con otros sistemas de suministro Geberit.

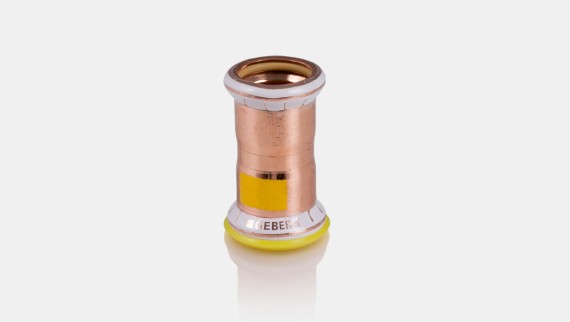

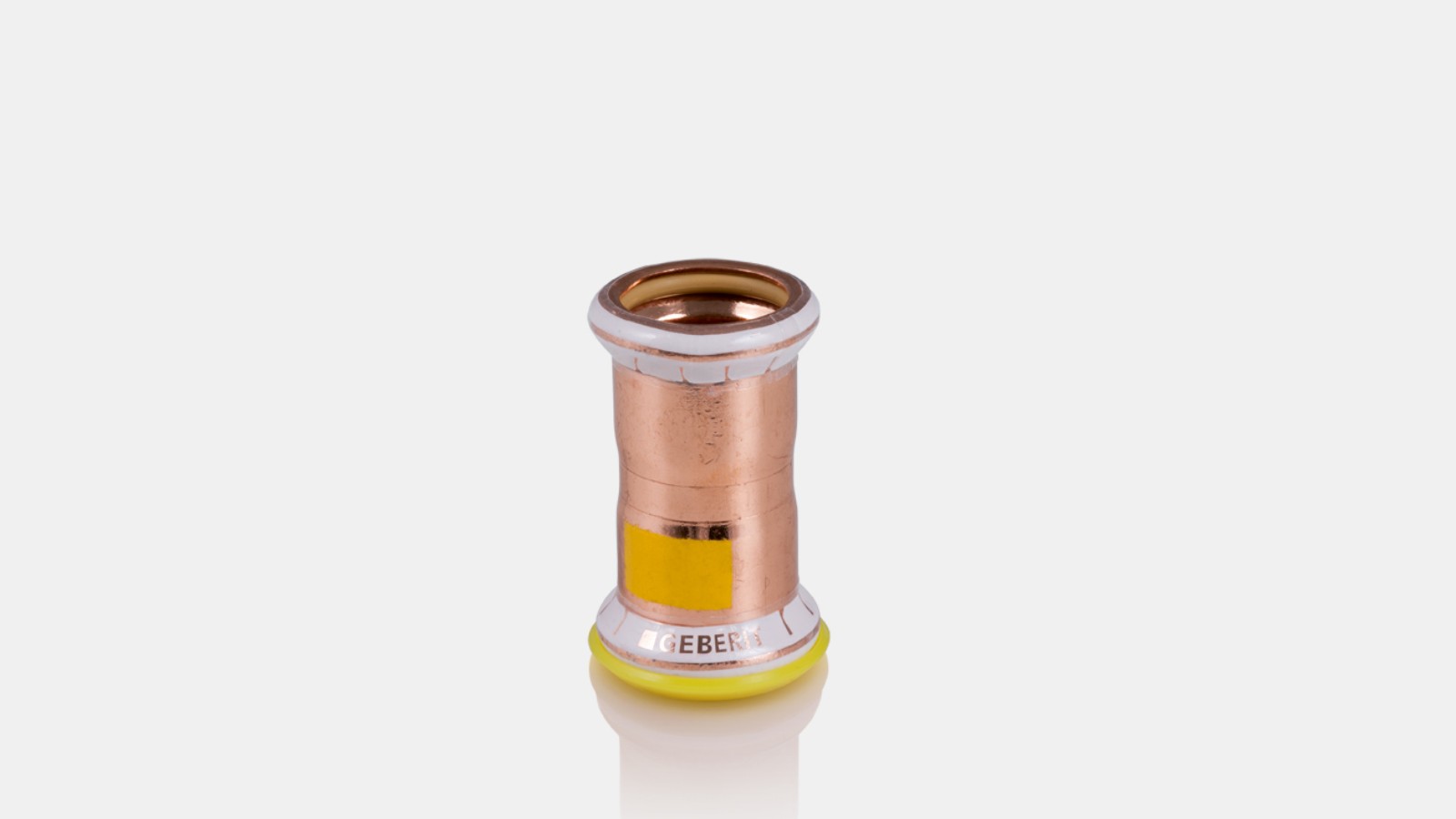

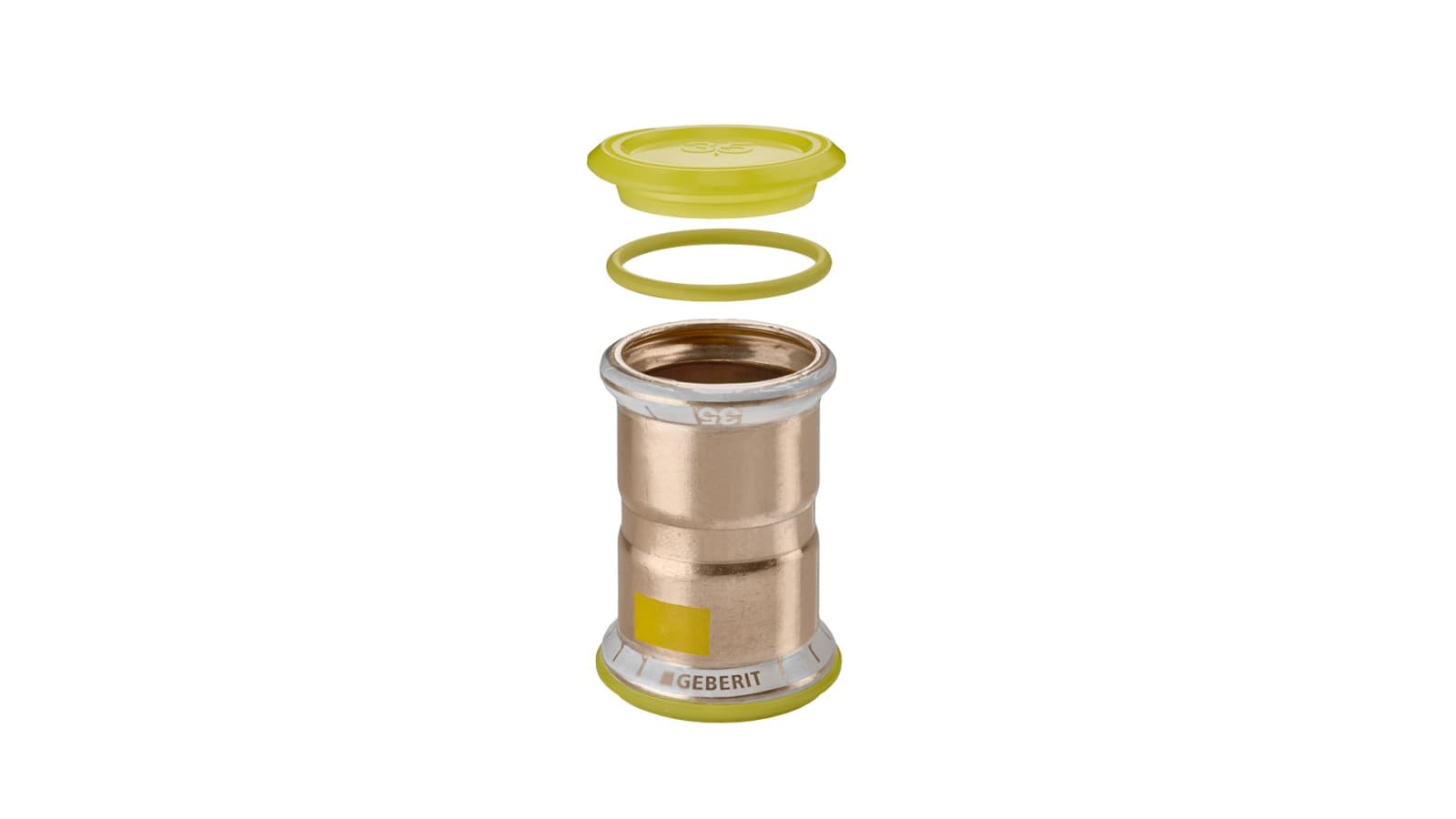

Geberit Mapress Cobre (Gas)
- Aleación Cu-DHP.
- Adecuado para uso con gases combustibles.
- Indicador de compresión para comprobar si el accesorio se ha comprimido correctamente.
- Marcado de material de cobre mediante indicador de compresión blanco.
- Marca amarilla en el conector.
- Junta tórica HNBR amarilla y tapón protector amarillo para uso con gases combustibles.
- Disponible en dimensiones d12 a d54.

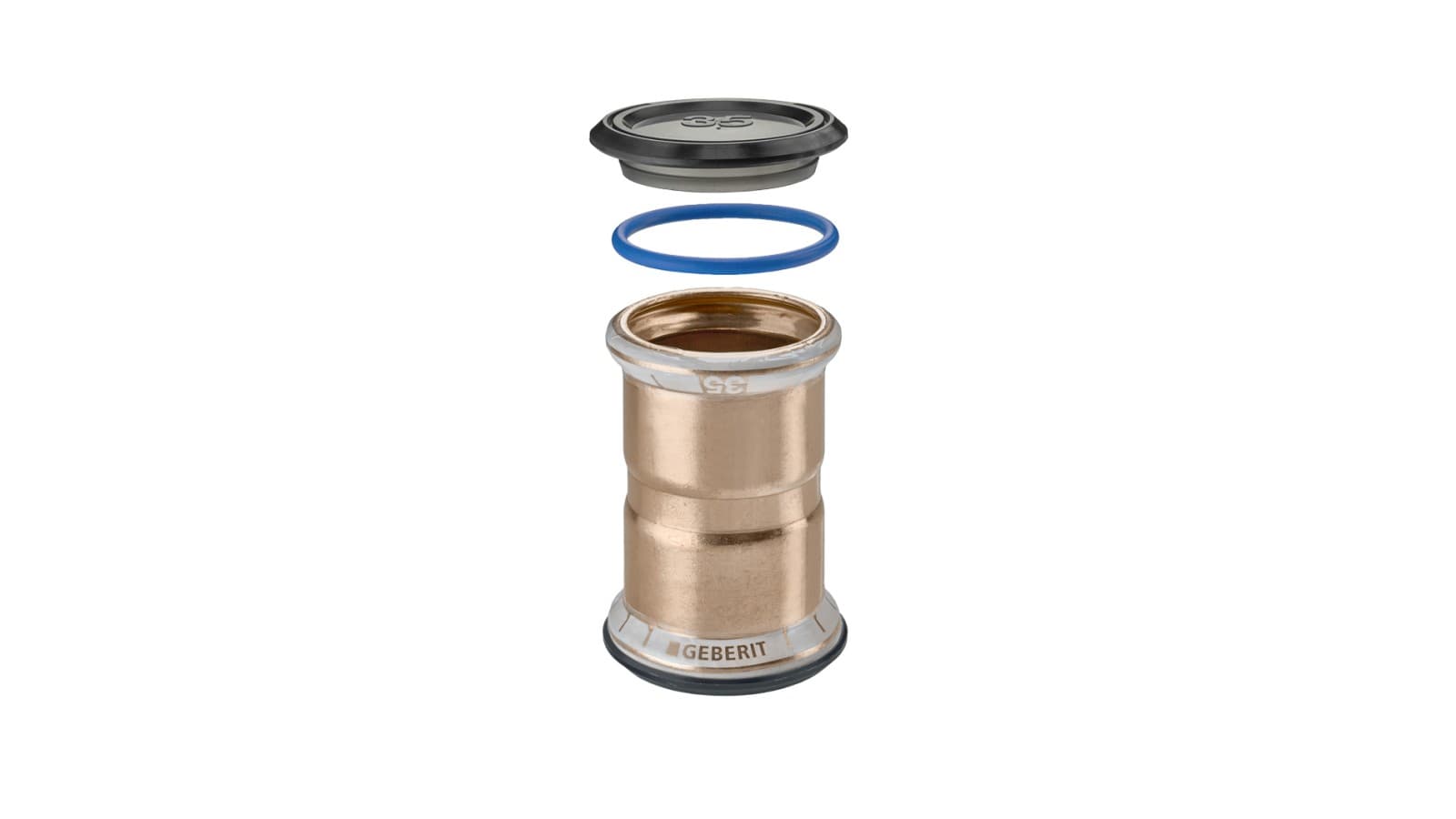

Geberit Mapress Cobre, FKM, azul
- Aleación Cu-DHP.
- Apto para su uso con fluidos oleosos y otras aplicaciones especiales.
- Indicador de compresión para comprobar la correcta instalación.
- Indicador de compresión blanco para la identificación del material (cobre).
- Marca amarilla en el accesorio.
- Junta tórica FKM azul y tapón protector negro para su uso con fluidos oleosos y otras aplicaciones especiales.
- Disponible en dimensiones de d15 a d54.
Juntas
Juntas tóricas disponibles
Para aplicaciones especiales, se utilizan otros materiales para las juntas tóricas. Geberit también ofrece una amplia gama de accesorios con juntas tóricas premontadas. Esto ahorra tiempo y esfuerzo durante la instalación y permite sustituir la junta tórica estándar por una junta especial.

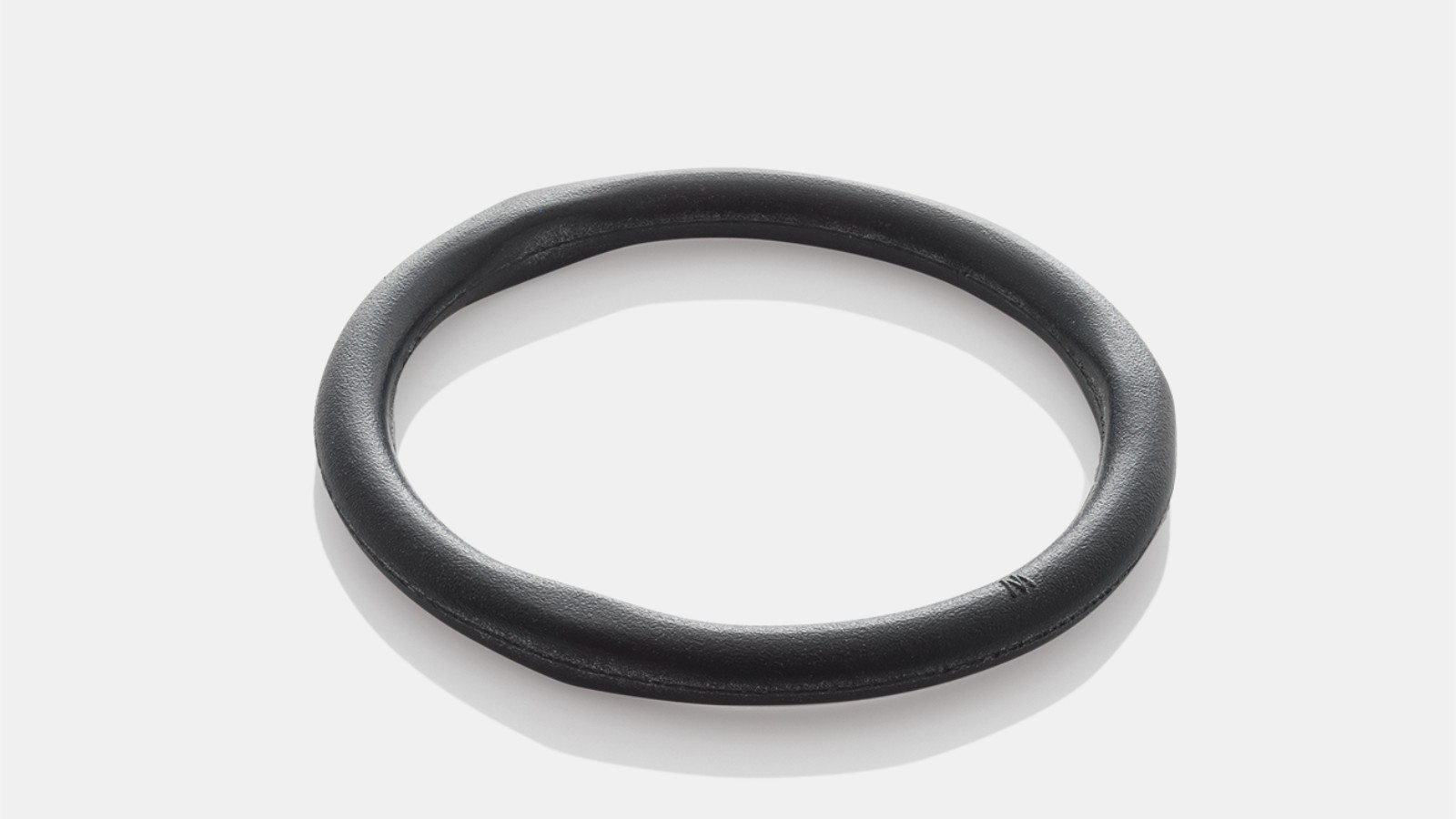

Junta tórica CIIR negra
Geberit Mapress Cobre con junta tórica CIIR negra es apto para los siguientes fluidos:
- Agua potable fría y caliente.
- Agua de refrigeración y calefacción sin anticongelante.
- Agua de refrigeración y calefacción con anticongelante.
- Agua para calefacción urbana ≤ 120 °C.
Y para los siguientes fluidos gaseosos:
- Aire comprimido (pureza del aceite clase 2-3).
- Presión negativa.
- Gases inertes (p. ej., nitrógeno).

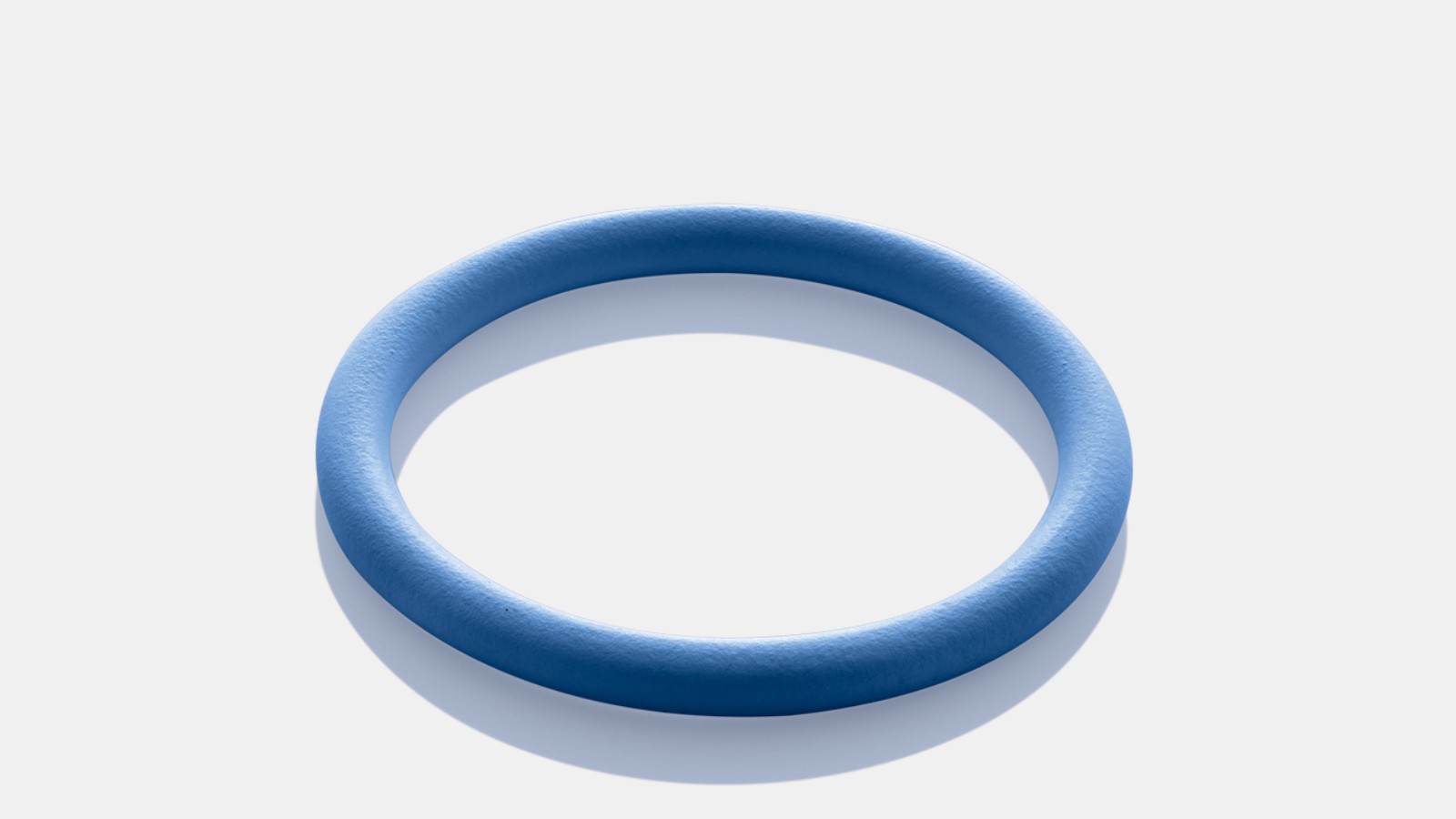

Junta tórica FKM, azul
Geberit Mapress Cobre con junta tórica FKM azul ofrece una excelente resistencia a la temperatura y a los productos químicos, y puede utilizarse con los siguientes fluidos:
- Medio térmico (solar).
- Aire comprimido (pureza del aceite clase 0–X).

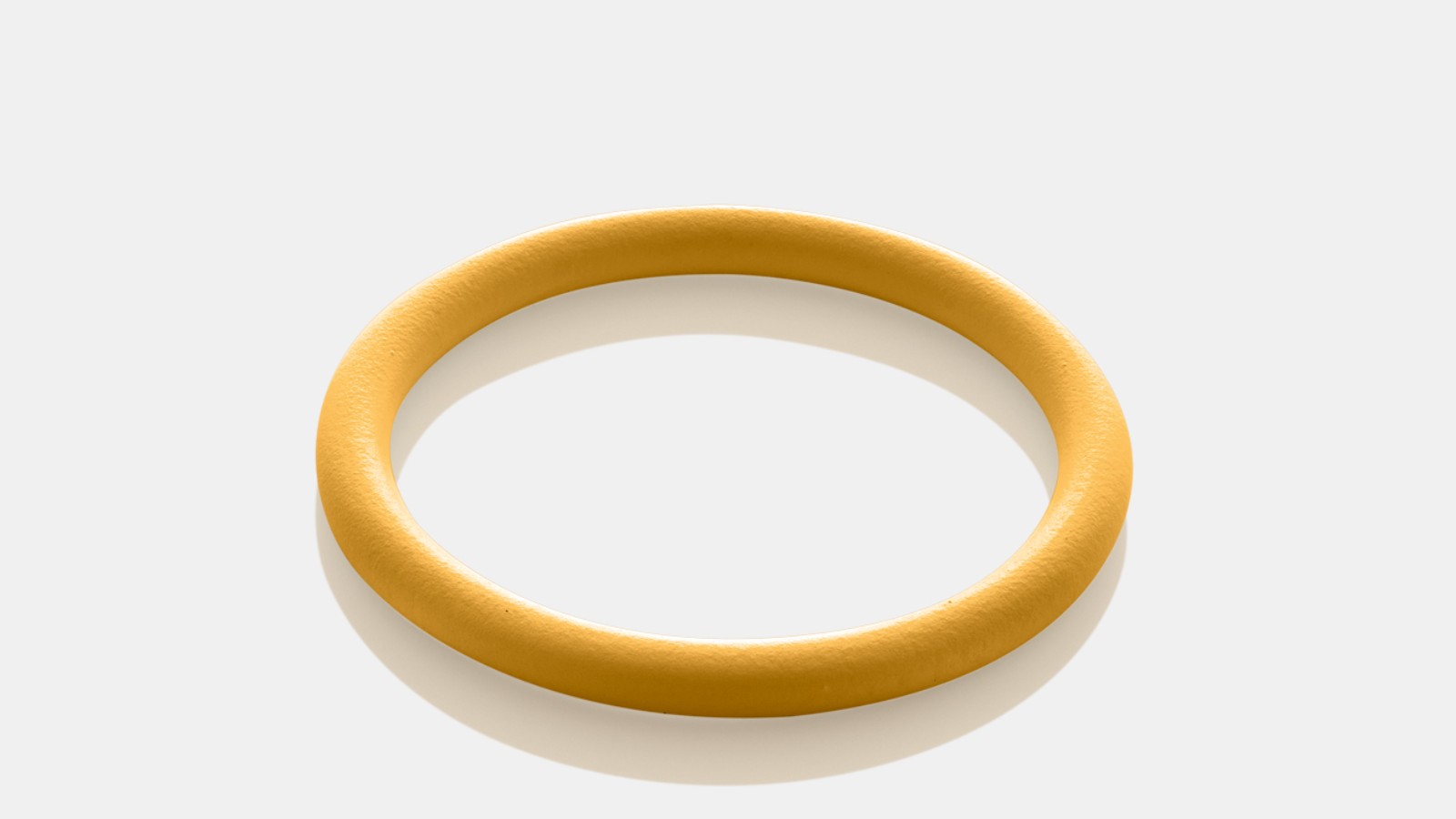

Junta tórica HNBR, amarilla
Geberit Mapress Cobre con junta tórica HNBR amarilla se puede utilizar con los siguientes gases combustibles:
- Gas natural.
- Gas licuado.
Una marca amarilla y un tapón protector amarillo ayudan a diferenciar las conexiones de Geberit Mapress Cobre Gas de las otras conexiones.
Declaraciones ambientales de producto (EPD)
Declaración ambiental de producto (EPD)
Las declaraciones ambientales de producto (EPDs por sus siglas en inglés) aportan transparencia y permiten comparar productos en función de su impacto ambiental.
Hay EPDs disponibles para todos los accesorios principales de Geberit Mapress Cobre:
Accesorios Geberit Mapress Cobre

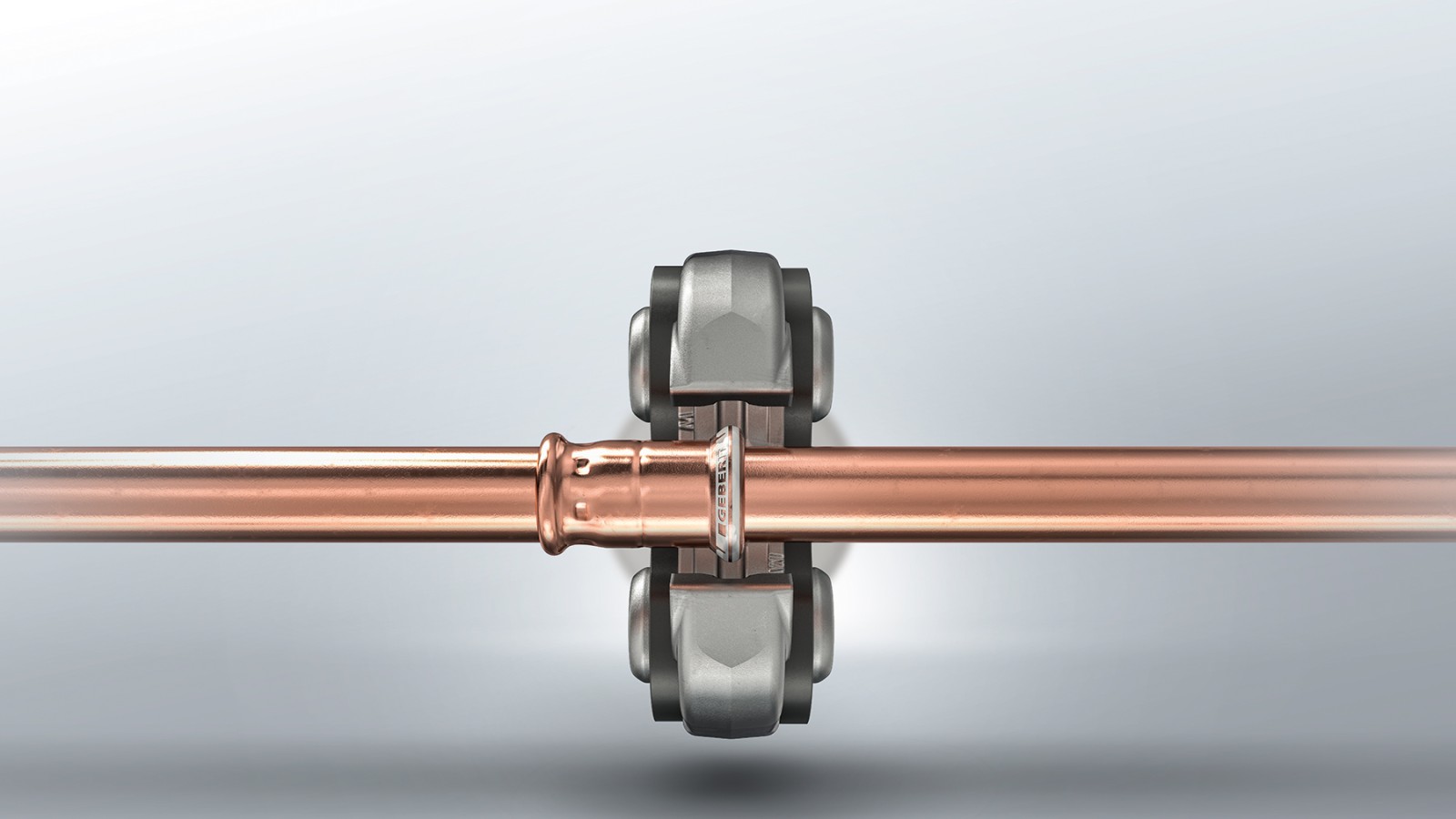

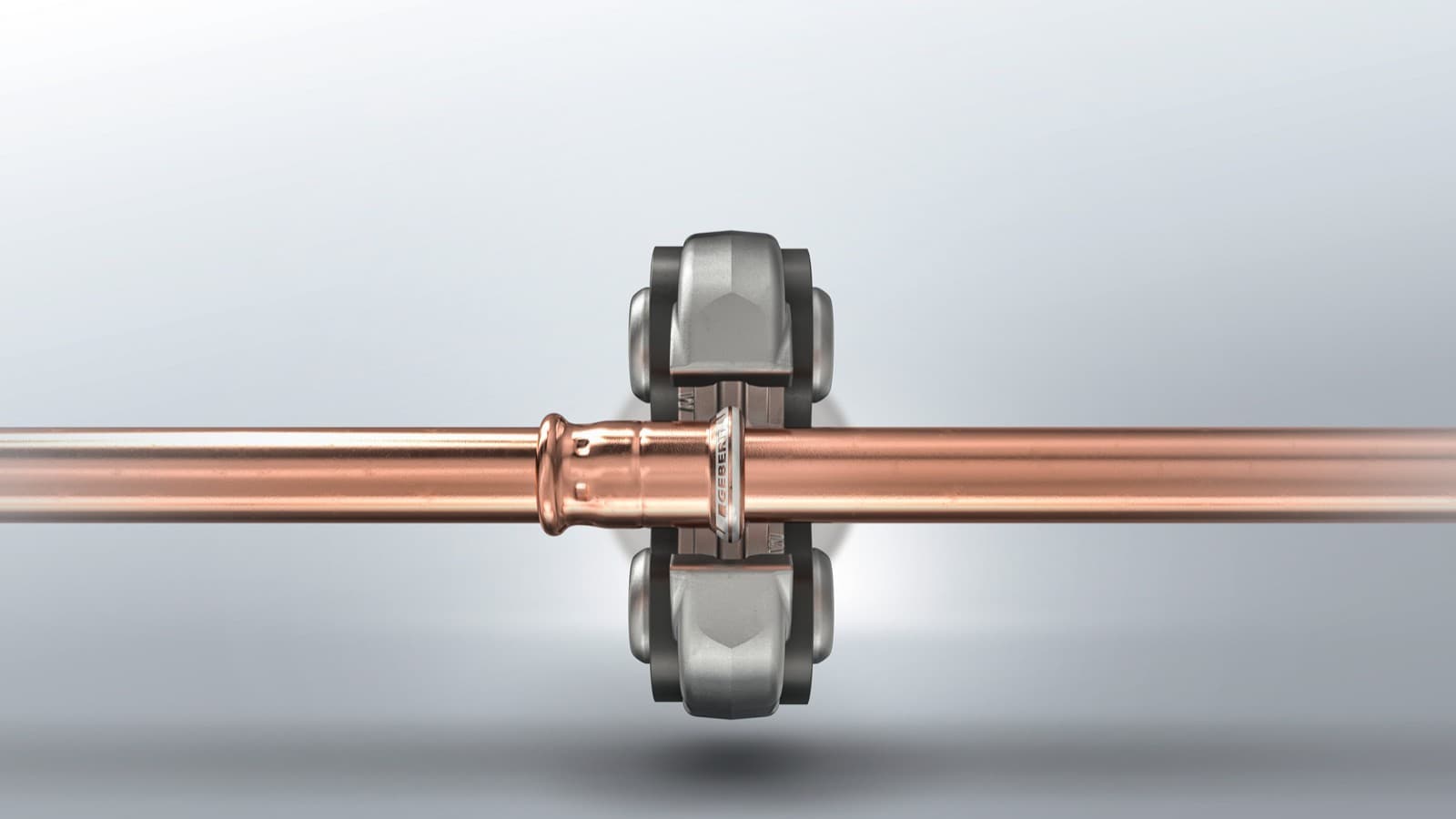

Instalación
Guía rápida de instalación
Geberit ofrece una amplia gama de herramientas de compresión, mordazas y collarines para instalar tuberías y accesorios Geberit Mapress.
Nota: el proceso de instalación para Geberit Mapress d12 a d88,9 es diferente al de Geberit Mapress d108.
¿Tiene alguna pregunta? Estaremos encantados de ayudarle.
Nuestros especialistas asesoran a todos los profesionales del sector en sus proyectos. Estarán encantados de aconsejarle sobre cómo afrontar mejor sus retos actuales con nuestros productos.
Preguntas frecuentes sobre Geberit Mapress Cobre
¿Se puede combinar Geberit Mapress Cobre con otros materiales?
Geberit ofrece diversos adaptadores para otros sistemas de tuberías, como Geberit FlowFit y Geberit Mepla. No recomendamos utilizar Geberit Mapress Cobre con otros materiales.
¿Geberit también ofrece tuberías de cobre?
No. Geberit Mapress Cobre incluye una amplia gama de accesorios. Recomendamos utilizar estos accesorios con tuberías que cumplan con la norma DIN 1057 en las resistencias R220, R250 y R290.
¿Para qué aplicaciones es adecuado Geberit Mapress Cobre?
Geberit Mapress Cobre se puede utilizar en una amplia gama de aplicaciones, incluyendo agua potable, combustibles para motores, aceites y diversos gases. Puede encontrar más información sobre la resistencia de Geberit Mapress Cobre a medios específicos en el catálogo de aplicaciones industriales.
