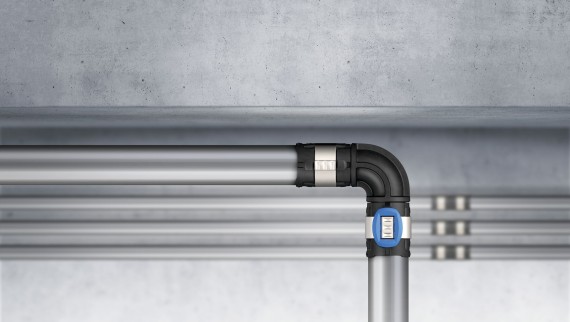

Geberit FlowFit Sistema de tuberías optimizado para el suministro de agua potable
Instalación fluida
El sistema de suministro Geberit FlowFit, con tecnología de unión por compresión lateral, simplifica la instalación en distintos puntos y agiliza los flujos de trabajo. Solo se necesitan dos mordazas de compresión para todas las dimensiones, desde d16 hasta d75, eliminando la necesidad de cambiar de herramienta con frecuencia.
Las ventanas de inspección permiten a los instaladores comprobar si la tubería se ha insertado a la profundidad correcta, mientras que los indicadores de compresión azules o naranjas en los racores confirman que el sistema de tuberías se ha instalado correctamente y se ha comprimido de forma segura.
Los accesorios de compresión Geberit FlowFit están optimizados para el flujo, lo que permite utilizar diámetros más pequeños en instalaciones de agua potable.
Las tuberías Geberit FlowFit están disponibles en varillas y serpentines, con o sin aislamiento. La amplia gama de accesorios Geberit FlowFit es adecuada para una gran variedad de aplicaciones.
¿Por qué elegir Geberit FlowFit?
Fácil instalación
Instalación sencilla con menos pasos y sin incertidumbres.
Dos mordazas de compresión para todas las dimensiones
Instalación sencilla y rápida con menos cambios de herramientas.
Unión por compresión fiable
Instrucciones claras sobre las herramientas y control fiable de las uniones comprimidas.
Flujo optimizado
La reducción de las pérdidas de presión permite utilizar diámetros de tubería más pequeños en la planificación.
Principales aplicaciones y áreas de uso
Tuberías de agua potable
Geberit FlowFit se puede utilizar para tuberías de agua potable en la columna ascendente, así como para tuberías de conexión de agua fría y caliente.
Calefacción en edificios de viviendas
Geberit FlowFit es adecuado para sistemas de agua de refrigeración y calefacción con o sin anticongelante, para presiones de hasta 10 bar.
Aire comprimido
Geberit FlowFit puede utilizarse para aplicaciones de aire comprimido de hasta 10 bar.
Ventajas de Geberit FlowFit Instalación segura y fácil
Fácil de instalar en tan solo unos pasos
Geberit FlowFit permite una instalación segura y sin esfuerzo, eliminando pasos innecesarios y reduciendo la cantidad de herramientas necesarias. Sus claras indicaciones de inspección brindan mayor confianza para lograr una instalación completa y segura.
El punto de compresión es giratorio, lo que permite posicionar la mordaza fácilmente en cualquier situación de instalación. Esto garantiza uniones por compresión seguras incluso en espacios reducidos y de difícil acceso.
Gracias al diseño especial de los accesorios de unión, no es necesario calibrar ni desbarbar las tuberías después de cortarlas a la medida.
Compresión cómoda y segura: gracias a la tecnología de unión por compresión lateral, basta con aplicar la compresión desde un solo lado. El punto de compresión puede girarse para garantizar un fácil acceso y una compresión segura del accesorio. El accesorio puede girarse en incrementos de 45°.
Instalación en espacios de construcción reducidos: la mordaza de compresión solo necesita aplicarse desde un lateral, lo que facilita una compresión segura incluso en esquinas o espacios estrechos.
Sin necesidad de desbarbado ni calibración: una vez cortado a la medida, el accesorio de unión simplemente se coloca sobre el tubo. Si el tubo no es perfectamente redondo, una herramienta de calibración Geberit puede corregir su forma.
No hay que cambiar constantemente de herramienta
Las tuberías de ocho dimensiones, desde d16 hasta d75, se pueden comprimir de forma segura con solo dos mordazas de compresión, eliminando la necesidad de cambiarlas con frecuencia y minimizando las herramientas necesarias en la obra.
Las dimensiones de d16 a d40 se pueden procesar con tenazas de compresión manuales. Esto permite completar la instalación de un edificio de apartamentos entero sin depender de una fuente de alimentación ni del cambio de baterías.
El código de colores garantiza una correcta identificación de la herramienta y el accesorio, reduciendo el riesgo de confusiones.
Sin necesidad de cambiar de herramienta: basta con dos herramientas de compresión para prensar las ocho dimensiones, desde d16 hasta d75. Esto permite realizar las instalaciones de baño sin esfuerzo y sin cambiar de herramientas.

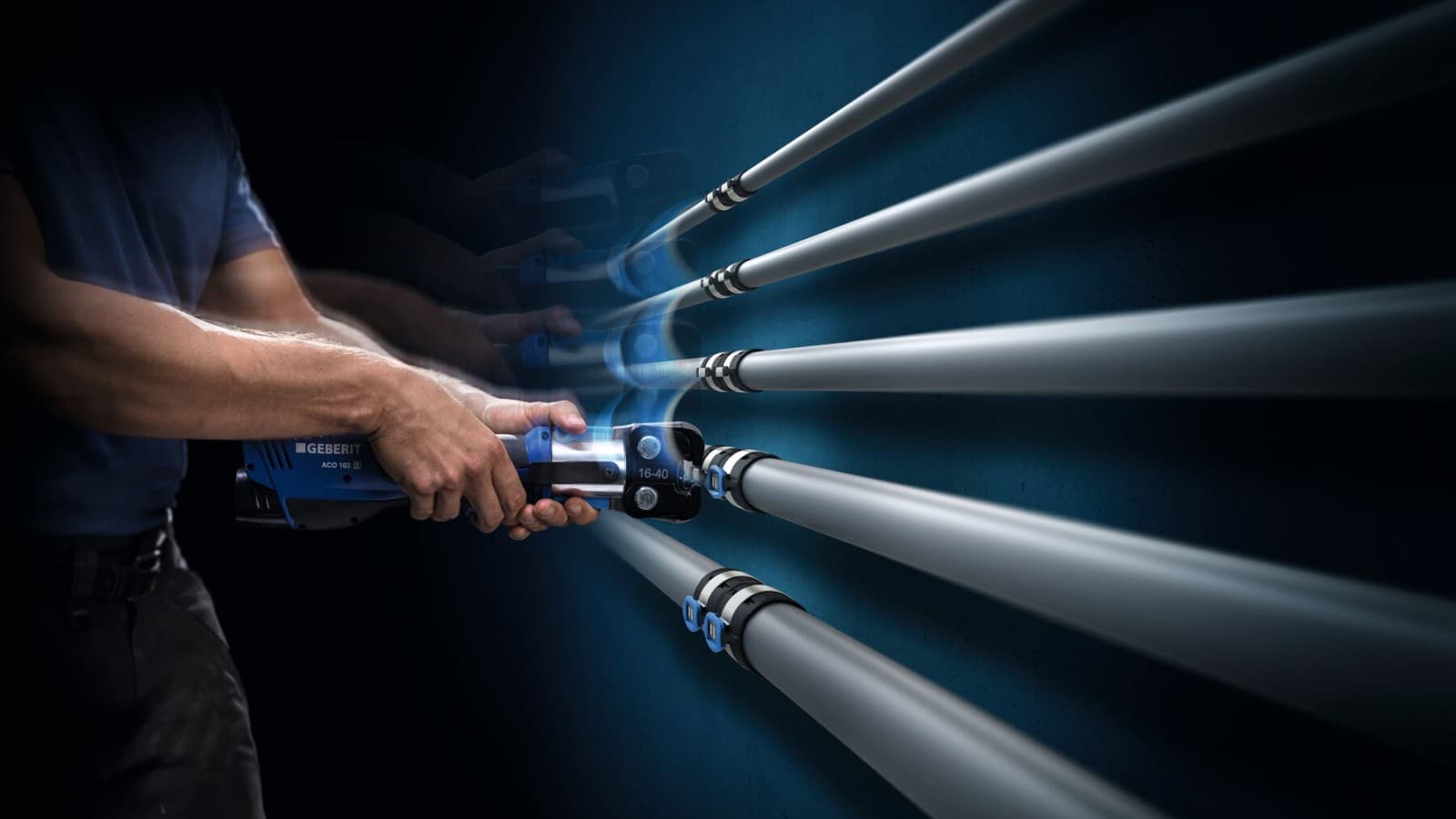

Tenazas de compresión manuales para dimensiones de d16 a d40: estas tenazas no necesitan estar conectadas a una fuente de alimentación, lo que significa que la herramienta siempre está lista para usar y no hay interrupciones innecesarias para reemplazar o cargar las baterías.
Codificación por colores de la mordaza de compresión según las dimensiones: las marcas codificadas por colores en el indicador de compresión y en la mordaza de compresión permiten a los usuarios elegir intuitivamente la herramienta adecuada.
Uniones seguras con sistemas de verificación fiables
Geberit FlowFit garantiza un procesamiento seguro en múltiples puntos del proceso. Una ventana de inspección en el accesorio de compresión permite comprobar con precisión la profundidad de inserción de la tubería.
El indicador de compresión de color solo se desprende una vez que se ha comprimido correctamente, lo que permite visualizar inmediatamente las conexiones no comprimidas durante una inspección visual.
La herramienta y el indicador de compresión encajan a la perfección, eliminando prácticamente el riesgo de fallos en la secuencia de compresión debido a una colocación incorrecta de la herramienta.
Se acabaron los fallos en la secuencia de compresión: los indicadores de compresión facilitan el posicionamiento de las mordazas. Esto prácticamente elimina el riesgo de que la secuencia falle debido a un posicionamiento incorrecto.
Las conexiones sin comprimir son fácilmente identificables: incluso con visibilidad reducida, se puede apreciar si el indicador de compresión sigue presente o si el punto ya ha sido comprimido. Las vías de fuga definidas permiten visualizar de inmediato las conexiones sin comprimir durante la prueba de compresión.
Comprobación fiable de la profundidad de inserción: gracias a las ventanas de inspección de la conexión, los instaladores pueden comprobar con claridad si la tubería está insertada de forma completa y correcta.
Instalación limpia sin pérdida de presión
El diseño optimizado para el flujo de los accesorios de compresión Geberit FlowFit minimiza las pérdidas de presión. Las instalaciones de agua potable pueden planificarse e instalarse con diámetros mucho menores.
Esto se traduce en tiempos de vaciado más cortos, menor volumen de agua y menor estancamiento en la tubería.
Todos los accesorios y tuberías Geberit FlowFit, incluidas las conexiones roscadas, incorporan tapas protectoras. Esto garantiza su protección contra partículas y suciedad durante el transporte y el almacenamiento.
Sistema de suministro optimizado para minimizar la pérdida de presión: gracias a las mínimas pérdidas de presión, la instalación de agua potable puede realizarse con tubos de menor diámetro que nunca. Esto se traduce en una mejor higiene, ahorro de materiales y menor esfuerzo de instalación.
Protección contra partículas e impurezas: todos los accesorios Geberit FlowFit, incluidas las conexiones roscadas y las tuberías, están totalmente protegidos contra la suciedad y los daños durante el transporte mediante tapas protectoras.

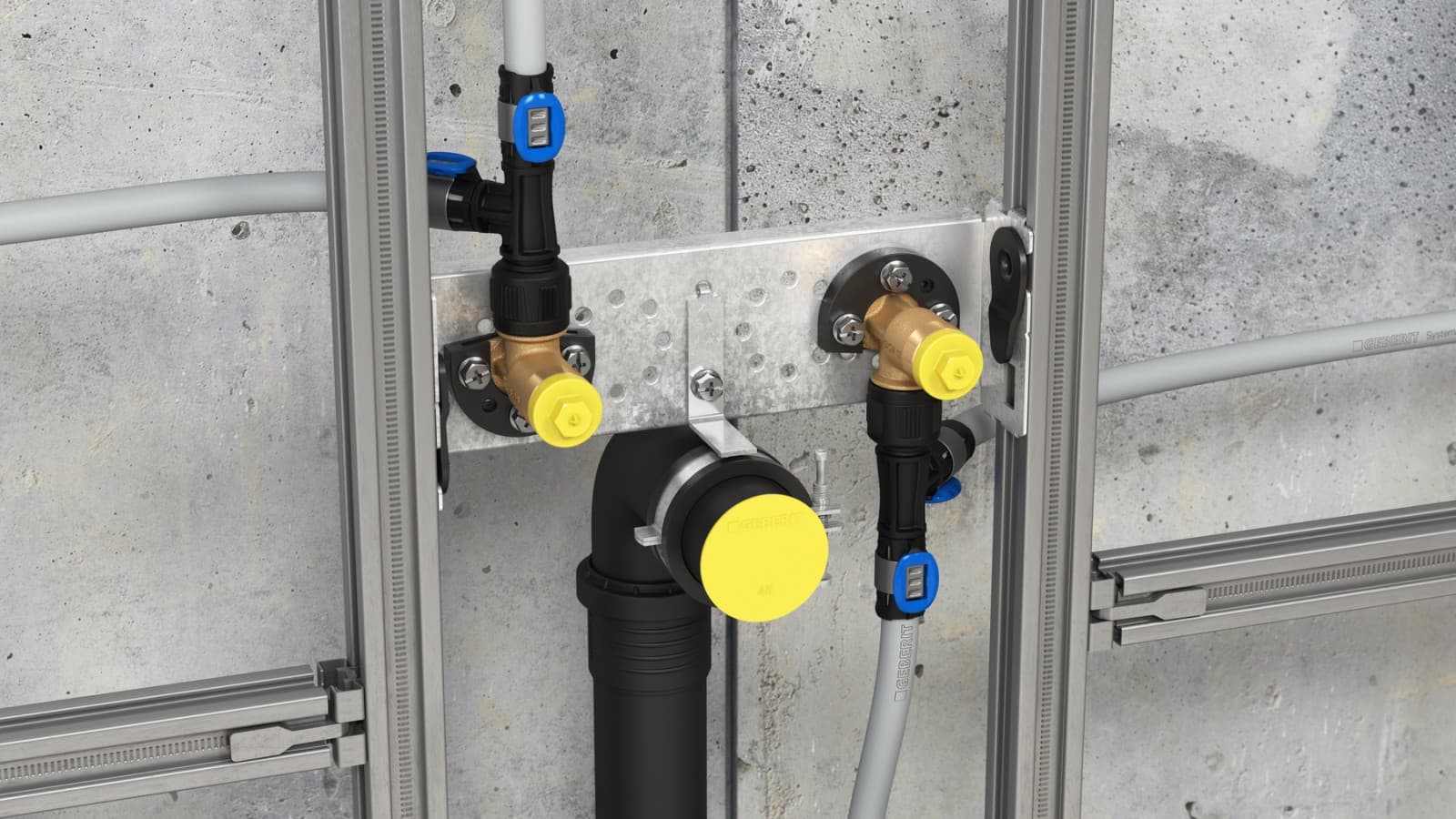

La ventaja de utilizar las piezas en T Geberit MasterFix es que reducen significativamente la transferencia de calor en el conector del grifo y facilitan la instalación de tuberías conectadas en serie.
Geberit FlowFit de un vistazo
Datos y cifras
Visión general de la gama
- 8 anchos nominales de d16 a d75.
- Aproximadamente 500 accesorios y componentes.
- Tubos de sistema multicapa (ML), también disponibles con tubo protector o preaislados.
- Tubos de sistema de polibuteno (PB), también disponibles con tubo protector.
- Adaptador MasterFix para conexiones roscadas seguras y sin herramientas a los sanitarios Geberit.
- Amplia gama de adaptadores y transiciones para otros sistemas.
Dimensiones
Dimensiones de tubería disponibles
| Ancho nominal DN | Dimensión d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2,8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |
Accesorios
Características
Amplia gama de productos
Geberit FlowFit ofrece una amplia gama de accesorios fabricados en PPSU, bronce de cañón sin plomo y bronce de silicio sin plomo. La gama incluye accesorios estándar y especiales.
Conexión sin herramientas
Geberit FlowFit se puede conectar sin herramientas a cualquier grifo o accesorio Geberit mediante el adaptador MasterFix. La conexión se puede desmontar incluso después de un largo periodo de uso.
Se puede combinar con otros sistemas de suministro
Geberit FlowFit system pipes can also be used as push-fit connections with Geberit PushFit fittings. System adapters are available for connection to other Geberit supply systems.
Las tuberías del sistema Geberit FlowFit también pueden utilizarse como conexiones de ajuste a presión con los accesorios Geberit PushFit. Existen adaptadores para la conexión a otros sistemas de suministro Geberit.
Conector universal Geberit FlowFit
Conectar Geberit FlowFit a tuberías existentes en edificios antiguos solía ser una tarea compleja y laboriosa.
Ahora, el conector universal Geberit FlowFit ofrece una solución mucho más sencilla. Comience midiendo las dimensiones de la tubería existente, prepárela con la herramienta de desbarbado y calibración de Geberit, coloque el adaptador y comprima. El otro extremo se instala como de costumbre con Geberit FlowFit.
El accesorio universal está disponible para Geberit FlowFit en dimensiones de d16 a d26 y con diferentes espesores de tubería.
Tuberías del sistema

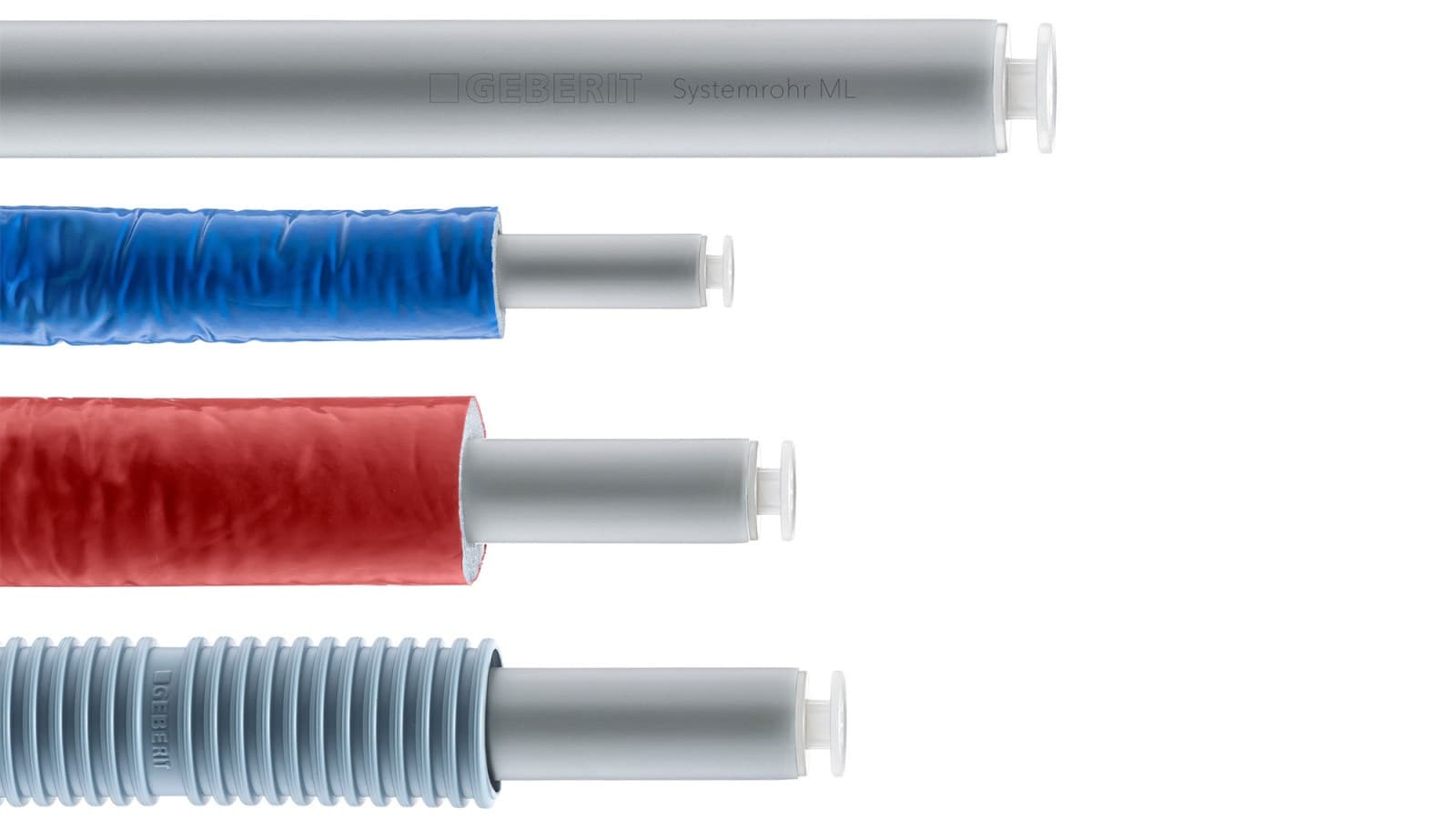

Sistema de tuberías Geberit ML
- Tubería multicapa para todo tipo de aplicaciones.
- Ligera y de gran estabilidad.
- Disponible como tubería sin revestimiento para dimensiones de d16 a d75.
- Con revestimiento protector o con aislamiento de espuma de polietileno para dimensiones de d16 y d20.
- Disponible en varios espesores de aislamiento con revestimiento de lámina resistente en rojo y azul.
- Tapones protectores en los extremos de la tubería que evitan la acumulación de suciedad y partículas.
- Disponible en bobinas para dimensiones de d16 a d32.
Sistema de tuberías Geberit ML Therm
- Para instalaciones de calefacción.
- Disponible en bobinas para dimensiones de d16 a d25.
- Con aislamiento de espuma de polietileno para dimensiones de d16 y d35 con revestimiento de lámina roja resistente.
- Disponible en bobinas.

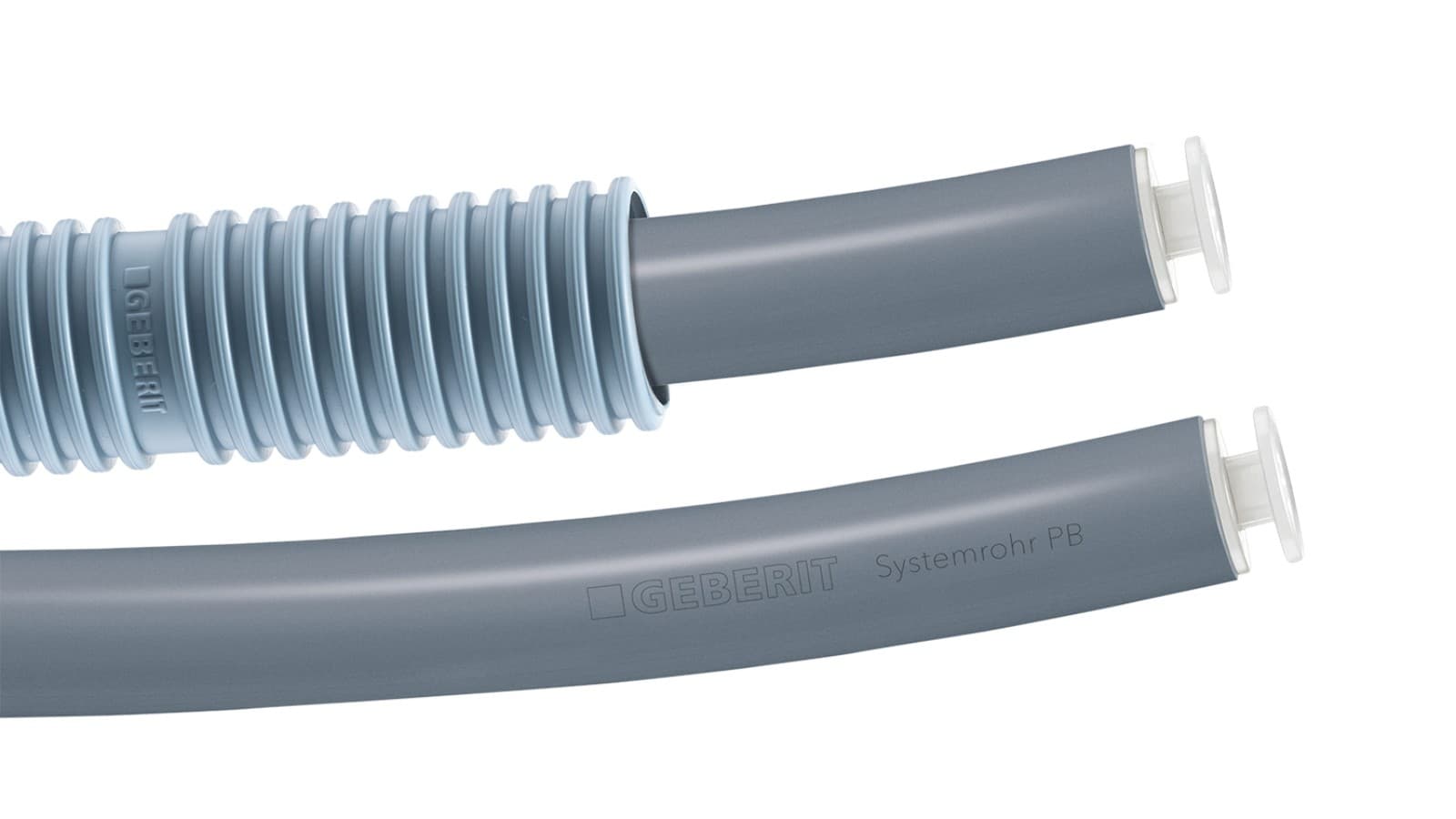

Sistema de tuberías Geberit PB
- Tubo flexible totalmente de plástico.
- Dimensiones disponibles: 16, 20 y 25 mm.
- También disponible con tubo protector.
- Disponible en bobinas.
EPDs (Declaraciones ambientales de producto)
Declaraciones de producto EPDs
Environmental product declarations (EPDs) create transparency and allow products to be compared in terms of their environmental impact.
Environmental product declarations are available for Geberit FlowFit pipes and for the most common Geberit FlowFit fittings:
Las declaraciones ambientales de producto (EPDs por sus siglas en inglés) generan transparencia y permiten comparar productos en función de su impacto ambiental.
Las declaraciones ambientales de producto están disponibles para las tuberías Geberit FlowFit y para los accesorios Geberit FlowFit más comunes:
- Sistema de tuberías Geberit FlowFit ML
- Sistema de tuberías Geberit FlowFit PB
- Accesorios de plástico Geberit FlowFit (solo disponible en inglés)
- Accesorios metálicos Geberit FlowFit
