Proyecto residencial con Geberit Supertube Europakarree Erfurt (Alemania)
La tecnología Geberit SuperTube ha sido seleccionada para el proyecto residencial Europakarree, permitiendo un drenaje eficiente, una instalación simplificada y una mayor flexibilidad de planificación.

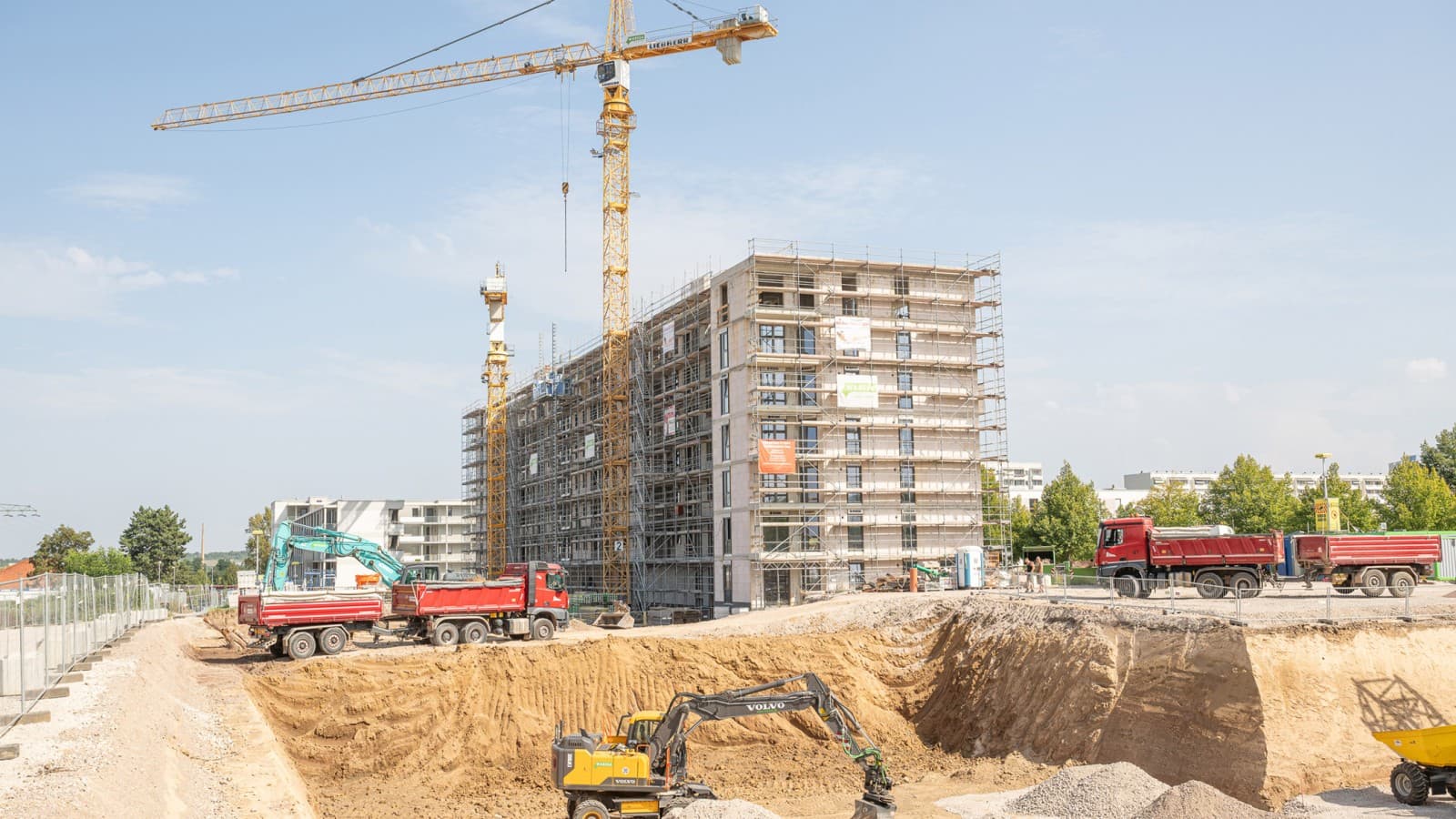

Con el proyecto de desarrollo residencial Europakarree Erfurt se crearán alrededor de 600 apartamentos modernos y de alta calidad, entre viviendas privadas, de alquiler y viviendas municipales. En la fase de construcción H se utilizó por primera vez en siete plantas la tecnología SuperTube con el sistema de drenaje Geberit Silent-Pro.
El sistema impresionó a todos los involucrados con sus claras ventajas, incluida la gestión optimizada del flujo, la reducción de los requisitos de espacio, la instalación más rápida y los menores requisitos de material.
Un gran desafío en los edificios residenciales complejos es garantizar que se cumplan las alturas de habitación requeridas. Geberit SuperTube también destaca en este sentido, ya que se pueden instalar tuberías horizontales de hasta 6 metros sin pendiente. Esto hace que sea mucho más fácil cumplir con los requisitos.
Geberit SuperTube ya está reservado para otras fases de construcción del complejo residencial.
Resumen del proyecto
Planificación fiable para la construcción residencial
En los proyectos residenciales, las bajantes de más de 10 metros son habituales y plantean un desafío en cuanto al cumplimiento de la normativa.
Planificación simplificada
Geberit SuperTube facilita enormemente la instalación de las tuberías de desagüe.
Cumplimiento de los requisitos de altura de la estancia
La tecnología SuperTube permite instalar tuberías horizontales sin pendiente (hasta 6 metros para d110).
Instalación eficiente
Al eliminar la necesidad de tuberías de derivación se reduce la cantidad de material necesario y el esfuerzo de instalación.
Testimonio del cliente
El espacio adicional se traduce en una mayor altura libre. En proyectos de construcción anteriores, a menudo nos encontrábamos al límite de la altura de techo de 2,20 m en la planta baja y, en ocasiones, resultaba imposible instalar una tubería de descarga en el techo. Con SuperTube, tenemos muchos menos problemas de espacio, lo cual supone una gran ventaja. No estamos hablando de una gran cantidad de espacio —quizás 10 cm—, pero es suficiente para resolver muchos problemas.
¿Tiene un proyecto similar? Encontraremos la solución adecuada para usted.
El proyecto Cumplimiento de la altura de las estancias
La planificación y construcción de edificios residenciales de varias plantas plantea desafíos singulares. Por ejemplo, la desviación horizontal de las bajantes —que, según la norma DIN 1986-100, requiere una pendiente— limita la altura de los techos en la planta baja.
Además, toda bajante de más de 10 metros de longitud debe contar con una tubería de derivación (bypass), lo que ocupa espacio en los conductos de instalación y obliga a realizar perforaciones y a adoptar medidas de protección contra incendios.
En la fase de construcción H del proyecto Europakarree en Erfurt, surgió un requisito adicional: en las salas de reuniones de las zonas comunes, todos los techos debían tener una altura mínima de 2,9 metros. Sin embargo, coordinar todos los profesionales para suspender una tubería desviada con pendiente resultó complicado.
Surgió un desafío similar debido a la altura libre en un pasillo, donde no había suficiente espacio de suspensión para un desvío de bajante superior a 10 metros.
La solución Geberit Geberit SuperTube
Cumplimiento de los requisitos de altura
El uso de Geberit Silent-Pro SuperTube permitió al equipo instalar tuberías horizontales de hasta 6 metros de longitud sin pendiente. Esto facilitó el cumplimiento de los requisitos de altura de la estancia.
Menos tiempo, menos material, más espacio

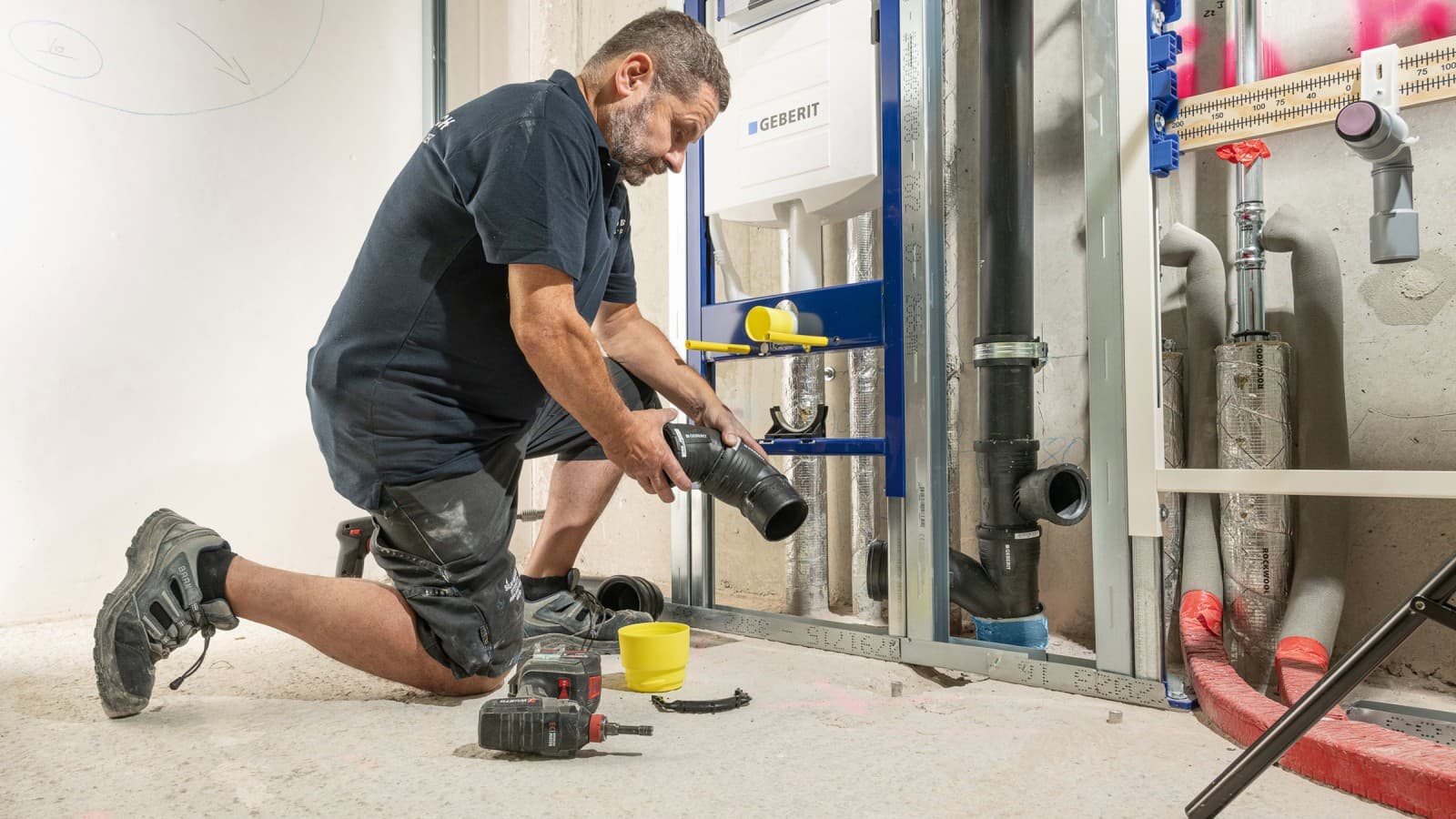

Al utilizar una única columna de descarga sin tubería de derivación (*bypass*), el sistema reduce la cantidad de material necesario, simplifica la instalación y minimiza el esfuerzo requerido para implementar medidas de protección contra incendios en cada planta.
Con un total de 32 columnas de descarga, el equipo pudo prescindir de numerosos componentes —incluyendo las perforaciones en forjados, el sellado de techos y los manguitos de protección contra incendios—, ya que solo se requería una tubería por columna.
La optimización del sistema hidráulico también permitió reducir el diámetro de la tubería de DN 100 a DN 90. Al no tener que instalar tuberías de derivación, se redujo el metraje de tubería necesario, liberando espacio adicional en el conducto de instalaciones. Esto facilitó la planificación del trazado de las tuberías de ventilación y los cables eléctricos.
En conjunto, esto supuso un importante ahorro de material y tiempo: alrededor de 160 horas de trabajo.

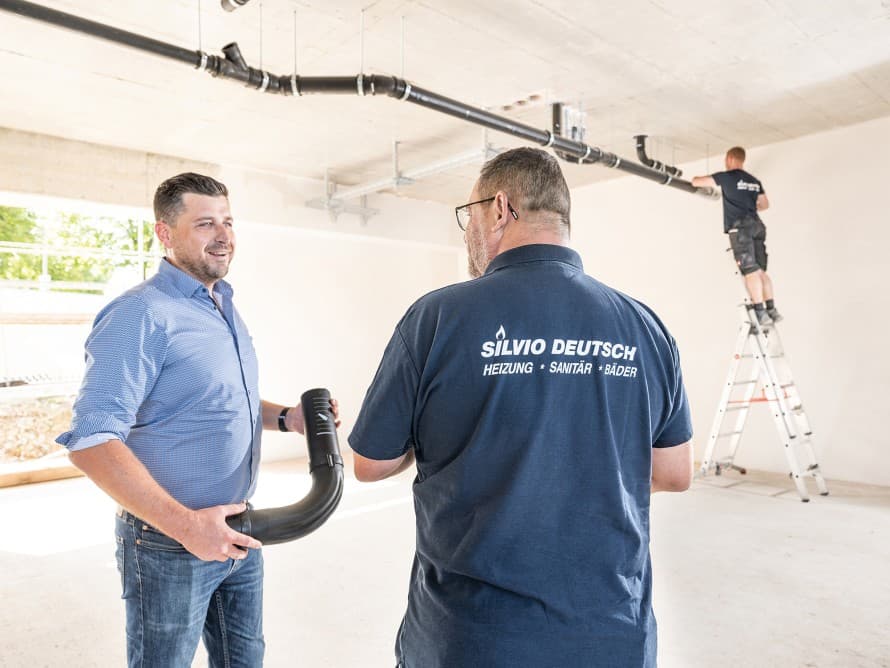

Excelente asistencia desde la planificación hasta la ejecución
Marcel Roth, jefe de proyecto de la empresa instaladora Silvio Deutsch GmbH, ya conocía la tecnología Geberit SuperTube y su principio de funcionamiento gracias a un evento Geberit “Nah-Dran” y a nuestra revista para clientes.
Pronto quedó claro que el sistema se ajustaba perfectamente a las necesidades del proyecto Europakarree. La planificadora Claudia Sanno, el jefe de proyecto Marcel Roth y el gerente de ventas de Geberit, Fabian Ritter, colaboraron estrechamente en la planificación.
La experiencia del gerente de Geberit convenció al equipo del proyecto e infundió confianza en el nuevo sistema.

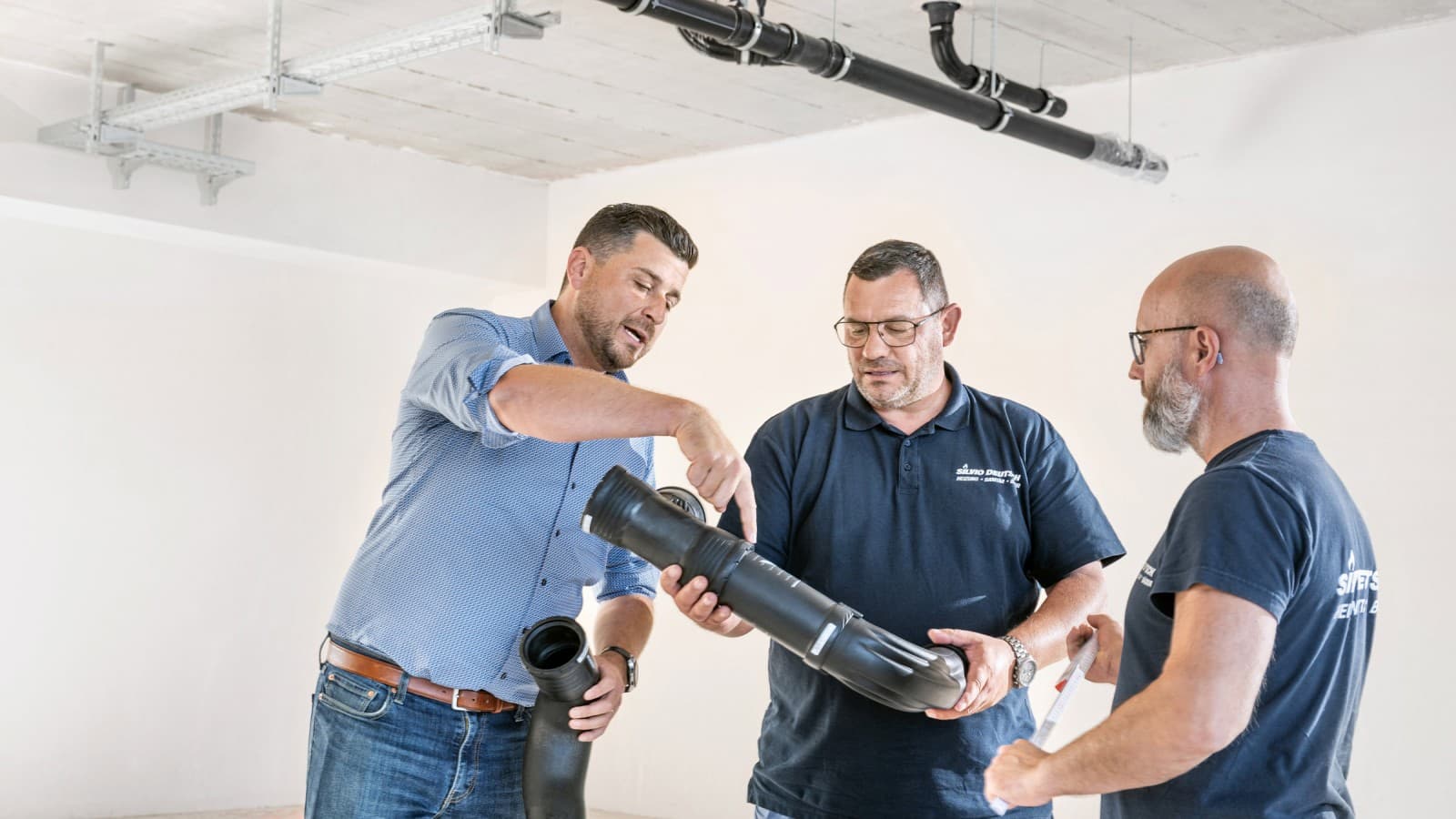

Durante una reunión informativa en obra, Fabian Ritter explicó las soluciones de protección contra incendios necesarias a los instaladores y respondió a sus preguntas sobre la instalación. Los técnicos describieron la instalación del sistema SuperTube como sencilla y eficiente. Quedaron muy satisfechos con la asistencia brindada por el gerente de ventas de Geberit.
Geberit SuperTube en futuras fases del proyecto
Tras la experiencia positiva en el proyecto actual, Claudia Sanno y Marcel Roth tienen previsto utilizar esta tecnología innovadora en las siguientes fases de construcción del Europakarree. Ya se ha realizado la licitación para la próxima fase de la obra.

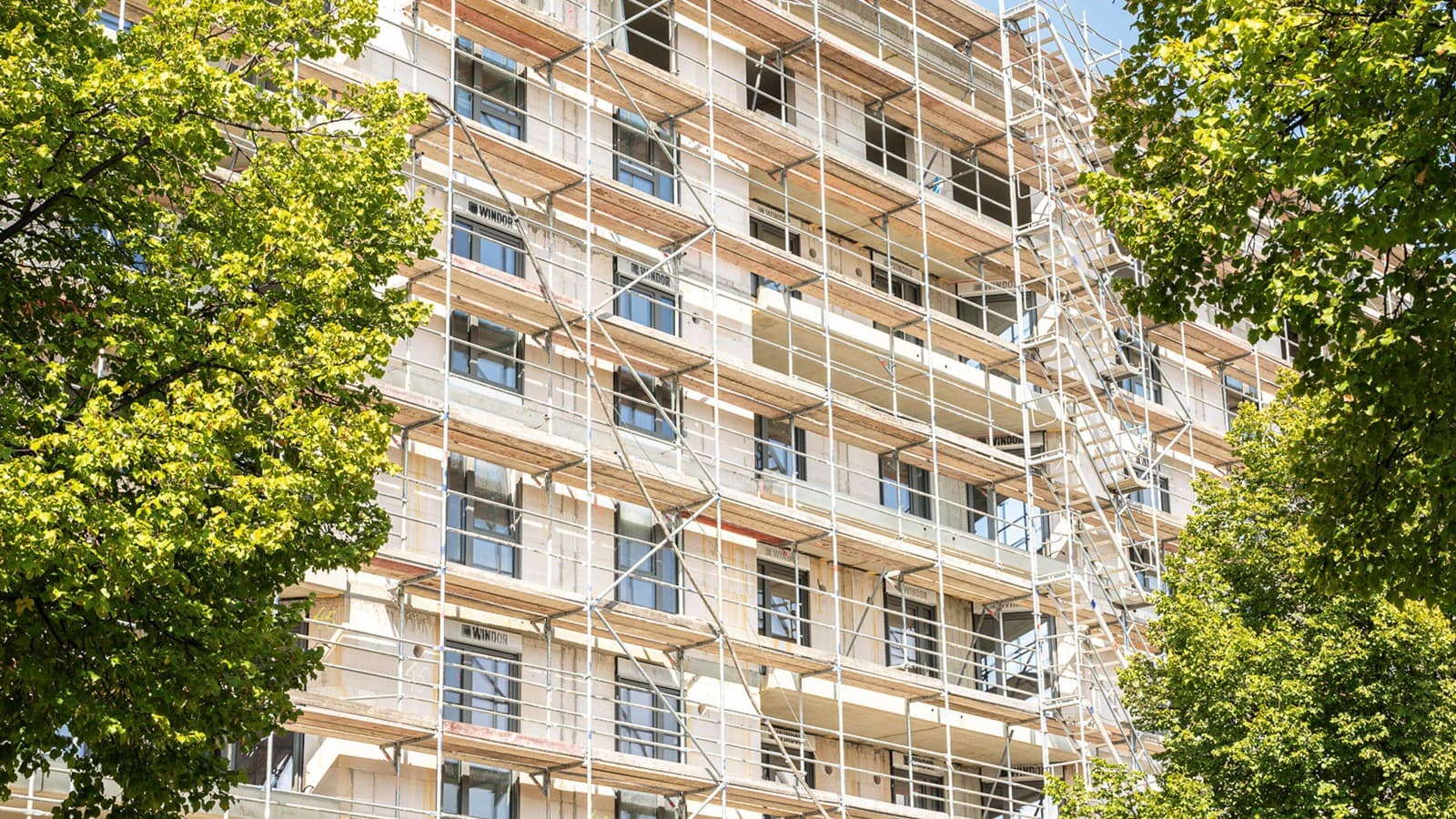

Se están construyendo 76 nuevas viviendas en la fase H del proyecto Europakarree Erfurt.

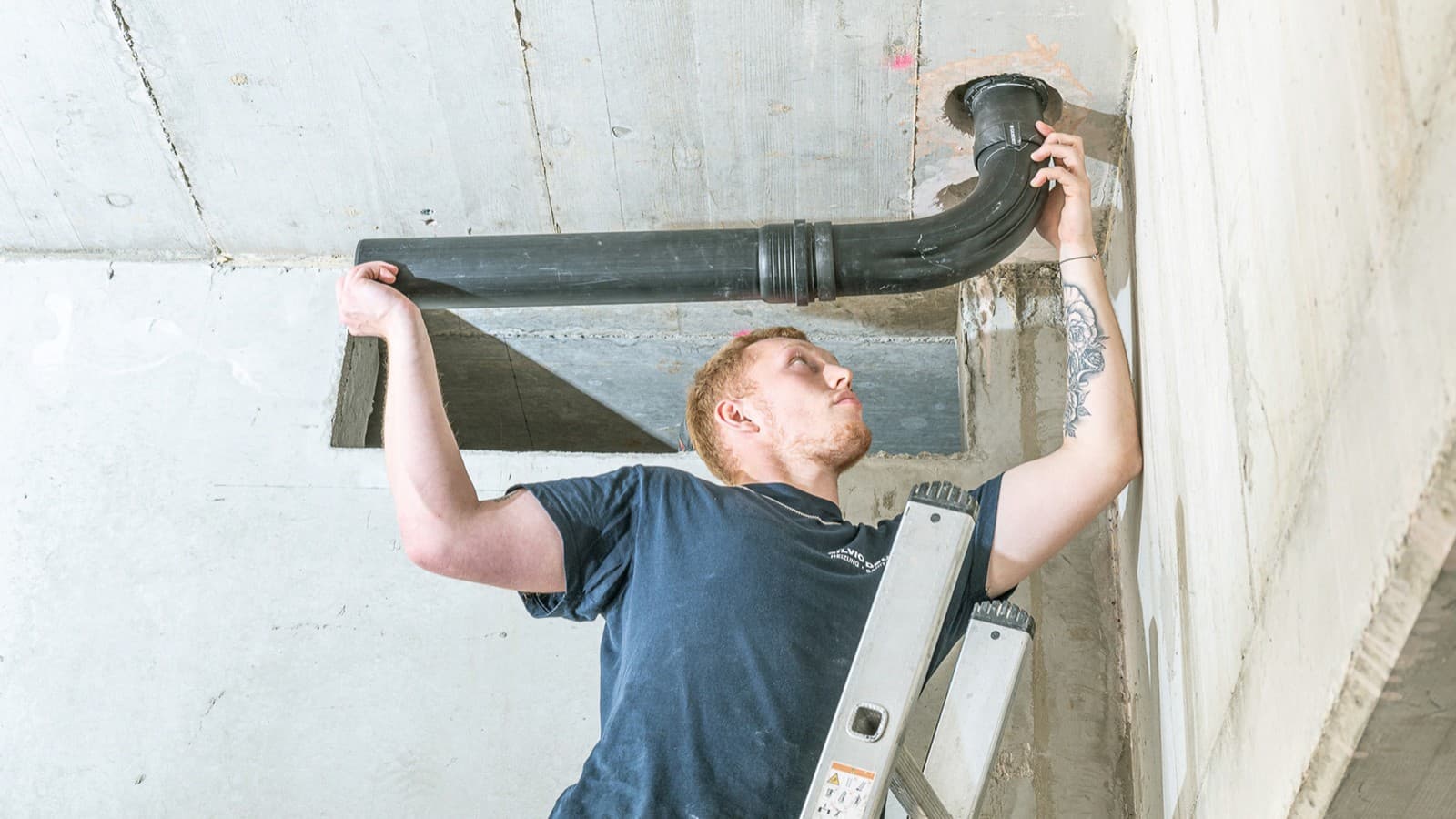

Un único paso de forjado en lugar de los dos anteriores: Geberit SuperTube reduce a la mitad el trabajo de perforación, protección contra incendios y sellado del forjado.

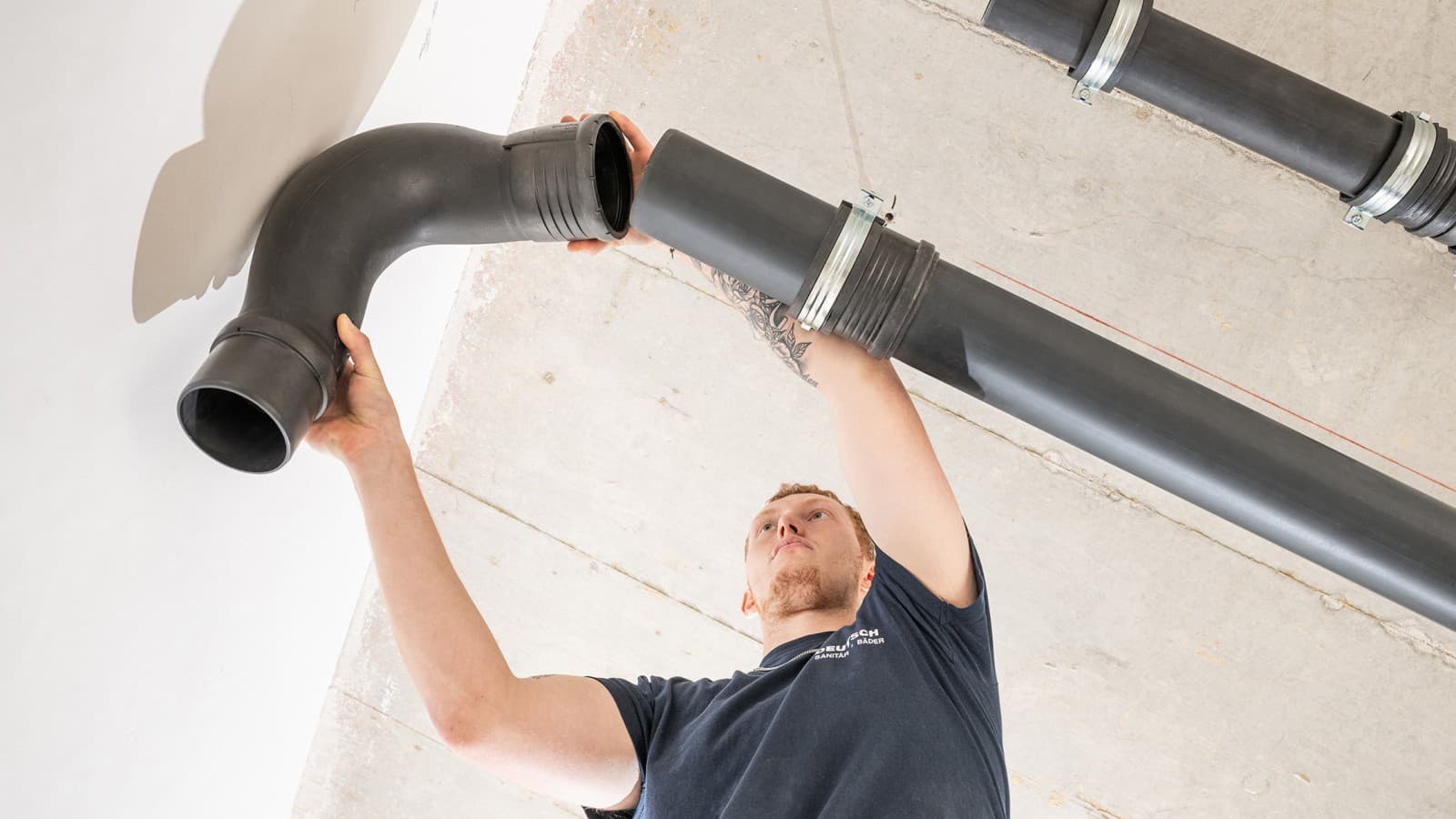

Geberit Silent-Pro SuperTube sustituye los codos convencionales por accesorios de diseño hidráulico optimizado y fácil instalación.

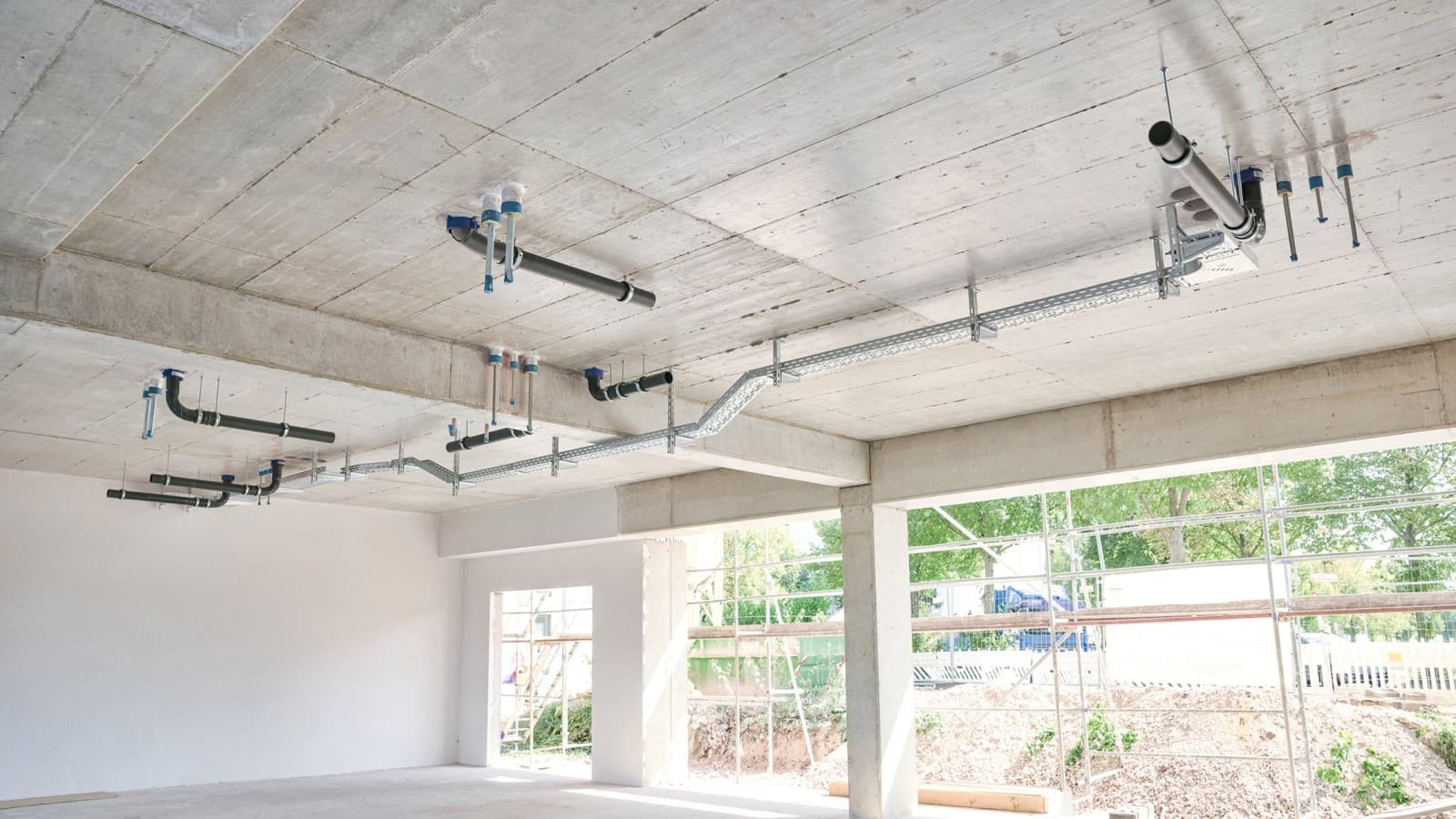

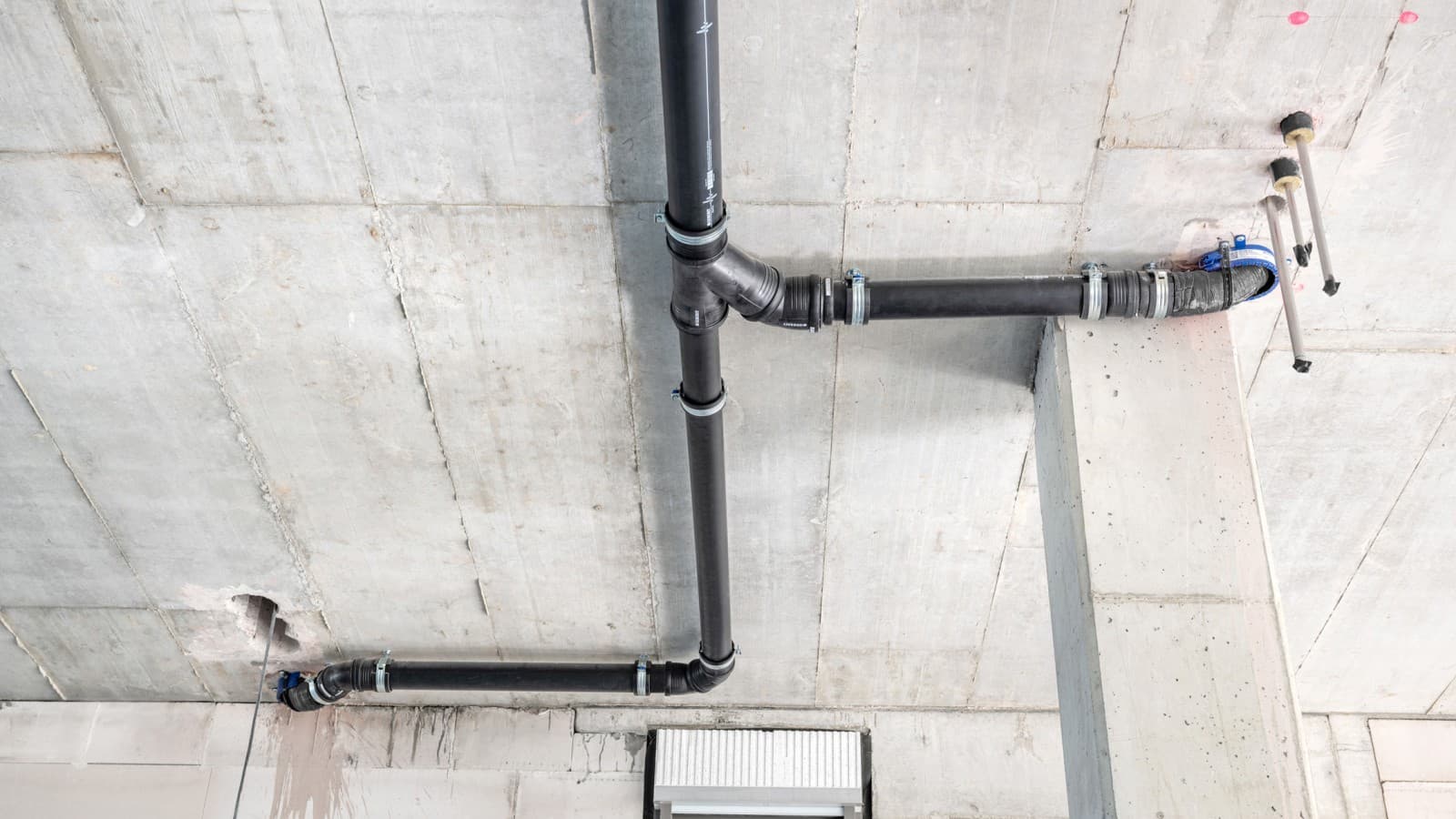

Al eliminar las tuberías de derivación, fue necesario instalar menos metros de tubería.
Datos y cifras sobre el proyecto
Geberit know-how
Productos Geberit utilizados
- Geberit Silent-Pro
- Geberit SuperTube
Tecnología Geberit SuperTube
Nuestra innovadora tecnología SuperTube ahorra espacio en el drenaje de edificios, facilita la planificación en comparación con los sistemas de drenaje convencionales y crea más espacio habitable y de suelo.
Perfil
Perfil
Empresa instaladora: Silvio Deutsch GmbH
Planificación: Textor Planungsgesellschaft mbH
Gestión del proyecto: Essinger Wohnungsbau GmbH
Frecuencia de uso: los apartamentos están siendo ocupados temporalmente por personal hospitalario.
