Renovación sin grandes conductos Bloque de apartamentos OMU 93, Berna (CH)
Un antiguo centro de investigación y bloque de oficinas se transformó en modernos apartamentos. Para completar la rehabilitación del edificio, se requirió una capacidad de evacuación significativamente mayor en los mismos conductos de tuberías estrechos, cumpliendo además con los más altos requisitos de aislamiento acústico. El novedoso sistema Geberit Silent-db20 SuperTube cumplió con todos los requisitos.

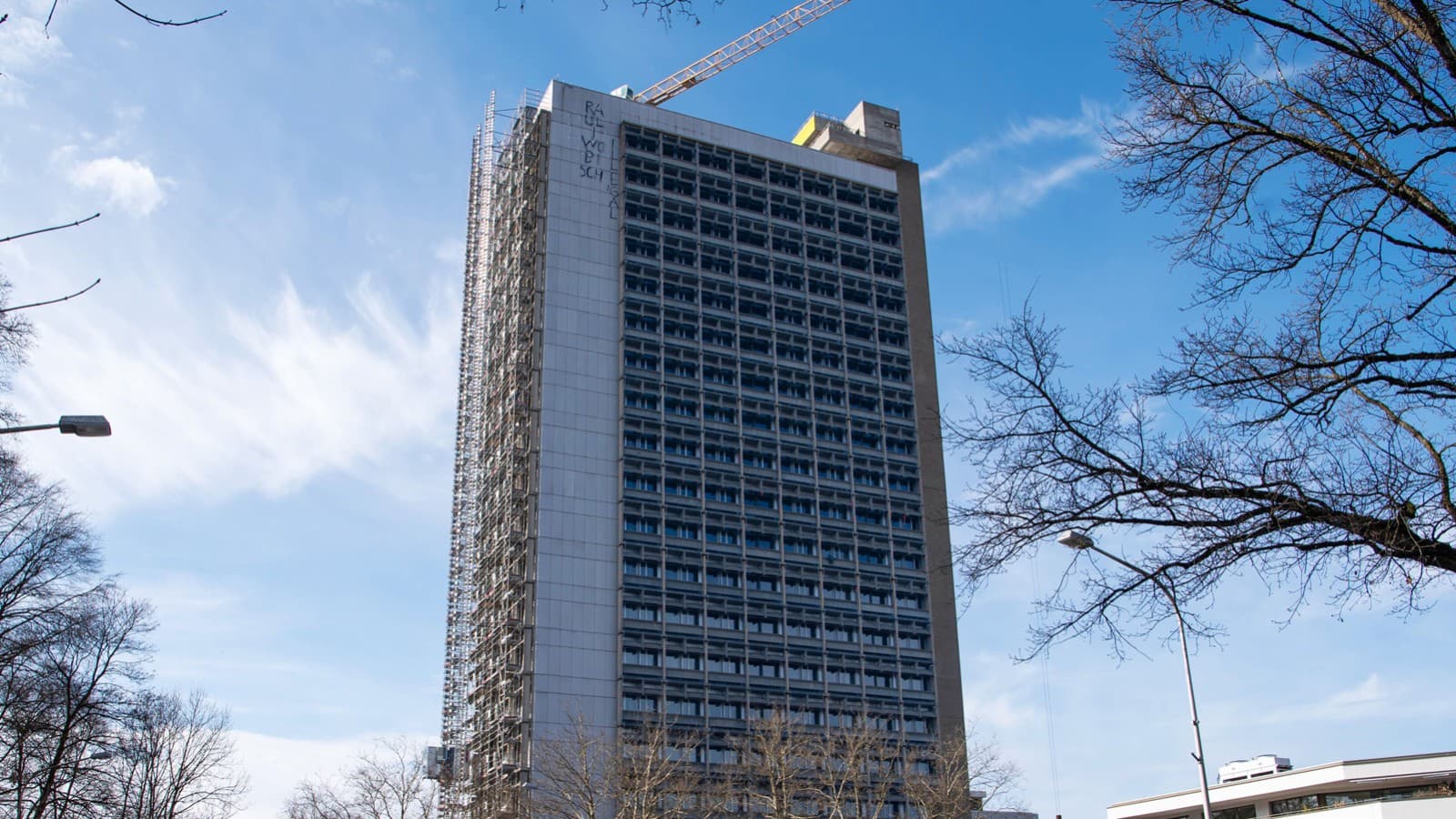

De bloque de oficinas a rascacielos de apartamentos
El edificio OMU 93, situado en las afueras de Berna, se inspira en el estilo del arquitecto suizo-francés Le Corbusier.

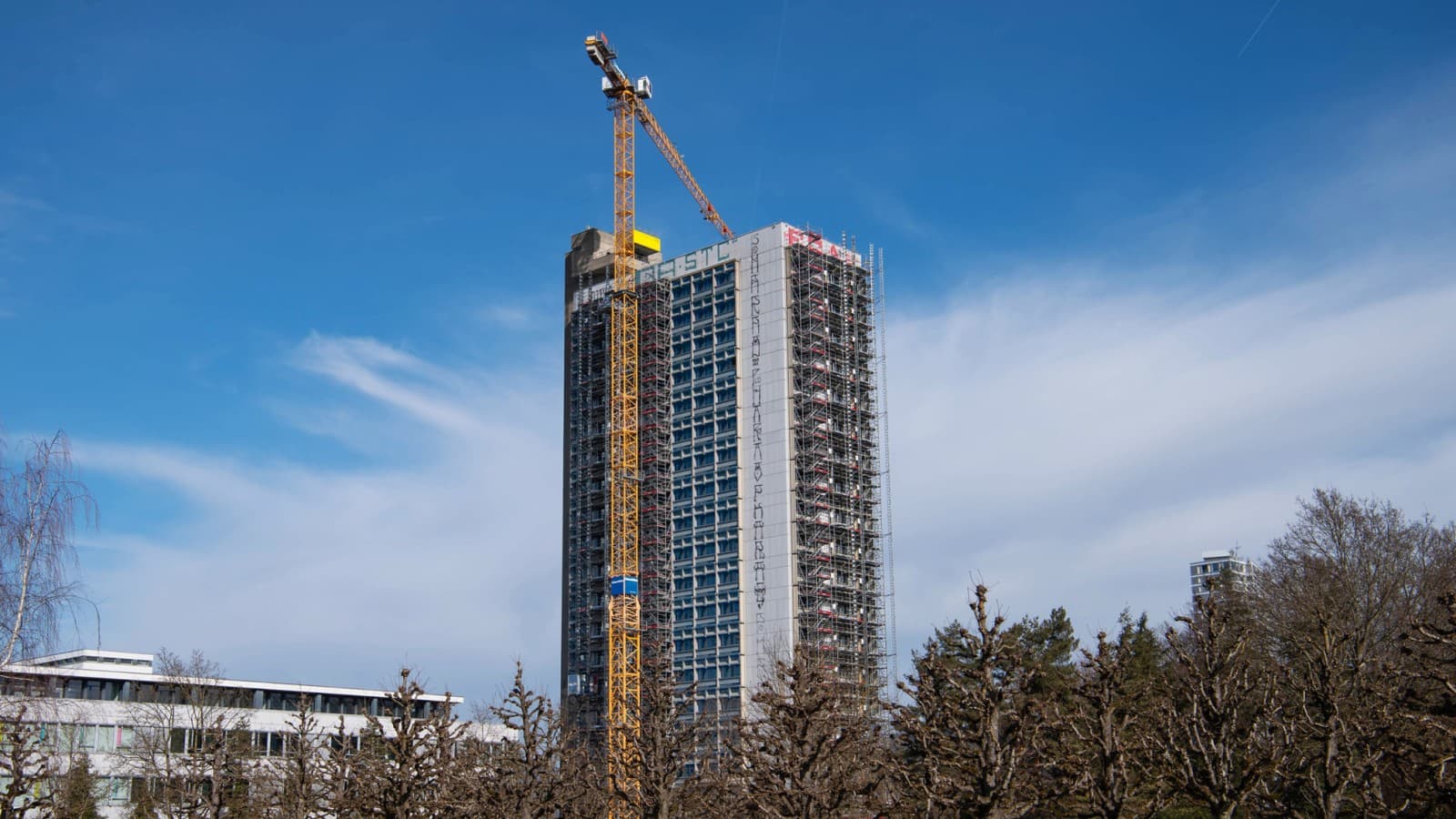

Esta llamativa estructura de hormigón visto se terminó a principios de la década de 1970 como centro de investigación y fue utilizada por la antigua empresa estatal de telecomunicaciones PTT para mejorar las comunicaciones. Este fue el propósito del edificio hasta 2014, cuando fue utilizado brevemente por pequeñas empresas e instituciones culturales.
Actualmente alberga unos 90 modernos apartamentos distribuidos en 17 plantas y diversos espacios públicos en la planta baja, que han revitalizado la zona.
El sistema de evacuación Geberit Silent-db20 SuperTube cumplió con las altas exigencias del proyecto.
Resumen del proyecto
Conversión a 87 apartamentos
El edificio fue completamente rehabilitado y transformado: de bloque de oficinas a edificio residencial. Ciertas limitaciones estructurales no pudieron modificarse.
Rendimiento mejorado con Geberit Silent-db20 SuperTube
Por motivos estructurales, los promotores se vieron obligados a conservar los estrechos conductos de desagüe existentes. La tecnología Geberit SuperTube ofrece una excelente capacidad de desagüe y ocupa muy poco espacio.
Requisitos de aislamiento acústico más estrictos
Geberit Silent-db20 SuperTube cumple los estrictos requisitos de aislamiento acústico para edificios residenciales.
Ventaja adicional: instalación rápida
La instalación es hasta un 40 % más rápida gracias al menor diámetro de los conductos y a la ausencia de un conducto de ventilación secundario.
Testimonio del cliente
Los edificios destinados a uso residencial requieren una capacidad de desagüe considerablemente mayor que las oficinas. Sin embargo, modificar el tamaño de los conductos existentes era impensable, tanto por motivos estructurales como porque no queríamos reducir el espacio habitable, que es muy valioso.A esto se sumaban los estrictos requisitos en materia de aislamiento acústico. Geberit Silent-db20 SuperTube llegó justo en el momento adecuado y resolvió nuestro problema.
¿Tiene un proyecto similar? Encontraremos la solución adecuada para usted.
Requisitos del proyecto Gran capacidad de drenaje con aislamiento acústico
Convertir el edificio en un boque residencial supuso que fuera necesario aumentar el caudal de evacuación requerido. Al mismo tiempo, también había que cumplir unos estrictos requisitos de aislamiento acústico.
Para aumentar el caudal, normalmente se habrían requerido tuberías de entre d135 y d160, además de un conducto de ventilación secundario adicional. Sin embargo, el tamaño de los conductos no podía modificarse por motivos estructurales.
Por lo tanto, la empresa de planificación hidrosanitaria Probst + Wieland se enfrentó a un gran reto en lo que respecta al sistema de desagüe del edificio.
La solución Geberit Geberit Silent-db20 SuperTube
Geberit ofreció a la empresa de planificación hidrosanitaria Probst + Wieland la solución perfecta con el sistema de evacuación Geberit Silent-db20 SuperTube.

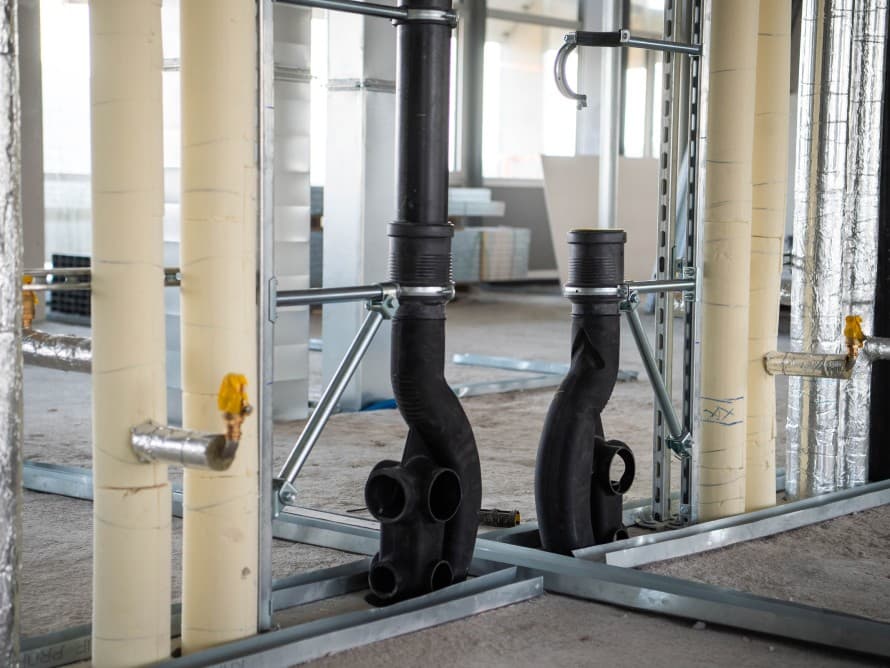

Las tuberías de descarga Geberit Silent-db20, con un alto grado de aislamiento acústico, garantizan un drenaje silencioso y eficaz, mientras que la tecnología SuperTube ahorra espacio en los conductos. Además, la planificación de todo el sistema de drenaje fue increíblemente sencilla.
- A pesar de la altura del edificio y el gran número de viviendas, el promotor logró el caudal de descarga aumentado con tan solo unas pocas bajantes, sin necesidad de tuberías de ventilación paralelas.
- En los puntos donde las tuberías cambian de dirección, no es necesario un desvío para la zona de conexión prohibida.
- El proyecto solo requirió tuberías de 110 mm de diámetro en lugar de tuberías de descarga de 135 o 160 mm.
Otra ventaja fue la facilidad y eficiencia de la instalación de las tuberías continuas sin ventilación secundaria en los conductos estrechos. El tiempo de instalación fue entre un 30 y un 40 % menor que con una solución convencional.
Datos y cifras relacionados con el proyecto
Geberit know-how
Productos Geberit usados
- Geberit Silent-db20 SuperTube
Descripción
Descripción
Cliente: Turidomus (real estate investment foundation)
Arquitectura: LYRA
Diseño: Guggisberg Kurz AG
Número de plantas: 17
Unidades residenciales: 87
Finalización: 2026
Otros proyectos con Geberit SuperTube
Alamein Towers con Geberit PE SuperTube
Consta de 18 torres de hasta 44 pisos. Gracias a la tecnología SuperTube, los 164 colectores de evacuación previstos inicialmente se redujeron a 54. Esto permitió generar más espacio habitable, ahorrar materiales y reducir el tiempo de instalación.
28 pisos sin tubería de ventilación secundaria
El sistema de drenaje Geberit Silent-Pro SuperTube se utilizó por primera vez en el edificio residencial DS 90 de Viena, con 29 pisos y una base de seis plantas. Este sistema de evacuación, con un alto nivel de aislamiento acústico, ahorra espacio y es fácil de instalar.
