Geberit Pluvia Evacuación sifónica de aguas pluviales
Menos tuberías, mayor rendimiento
Con el sistema sifónico de evacuación de aguas pluviales Geberit Pluvia, Geberit lleva décadas marcando la diferencia en la evacuación de aguas pluviales.
Geberit Pluvia cuenta con ventajas muy evidentes:
- Menos sumideros gracias a la gran capacidad de desagüe.
- Mayor flexibilidad en la planificación gracias a que se necesitan menos bajantes.
- Máximo aprovechamiento del espacio gracias a tuberías horizontales sin pendiente.
Los detalles muy bien madurados, la gran calidad de los componentes del sistema y el apoyo y supervisión de Geberit durante todo el proceso de planificación e instalación, garantizan total seguridad y durabilidad y un funcionamiento impecable y fiable.
¿Por qué elegir Geberit Pluvia?
Opciones de diseño flexibles
Geberit Pluvia se puede utilizar en cubiertas de muy diversas formas.
Ahorro de material
Alto rendimiento con diámetros de tubería más pequeños, menos salidas de techo y menos conexiones.
Uso eficiente del espacio
Al instalarse las tuberías horizontalmente, Geberit Pluvia no supone ninguna pérdida de espacio útil.
Bajo mantenimiento
La alta velocidad del flujo en las tuberías llenas crea un vacío que contribuye a la función de autolimpieza del sistema.
Una guía rápida para el drenaje sifónico de cubiertas

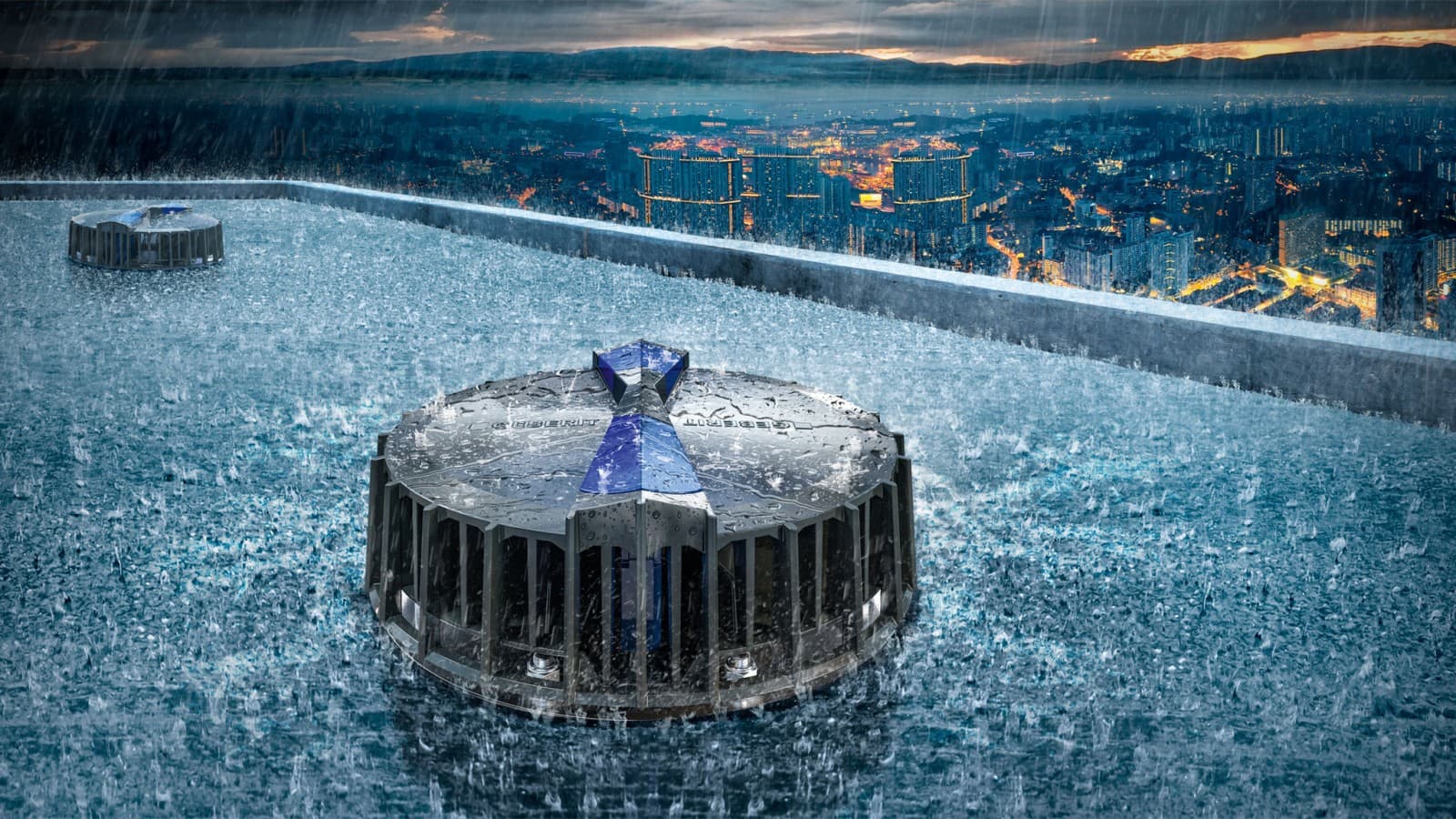

Geberit Pluvia está diseñado para que las tuberías se llenen de agua rápida y completamente durante las lluvias intensas. Esto crea una columna de agua cerrada y de flujo rápido que extrae activamente el agua de lluvia de la cubierta.
La capacidad de descarga de un sistema sifónico de evacuación de cubiertas es muy alta. Con Geberit Pluvia, se necesitan menos desagües, tuberías de menor diámetro y menos sumideros en comparación con los sistemas convencionales. Geberit Pluvia puede gestionar el doble de agua de lluvia con solo la mitad del diámetro de la tubería. Esto ofrece a los ingenieros y arquitectos una mayor libertad de diseño. Ya no se necesitan tuberías con pendiente.
Geberit Pluvia también reduce las tareas de instalación y requiere menos conexiones al sistema de alcantarillado. Como ventaja adicional, la alta velocidad de flujo ayuda a mantener las tuberías limpias, lo que se traduce en una reducción significativa de las necesidades de mantenimiento y servicio.
Componentes Geberit Pluvia
Desde el tejado hasta la conexión de las tuberías subterráneas, la perfecta integración de los componentes garantiza un sistema integral totalmente funcional. Los ingeniosos detalles de diseño y la alta calidad constante de los materiales garantizan durabilidad, seguridad y un funcionamiento fluido y fiable.
Sistema de evacuación Geberit PE

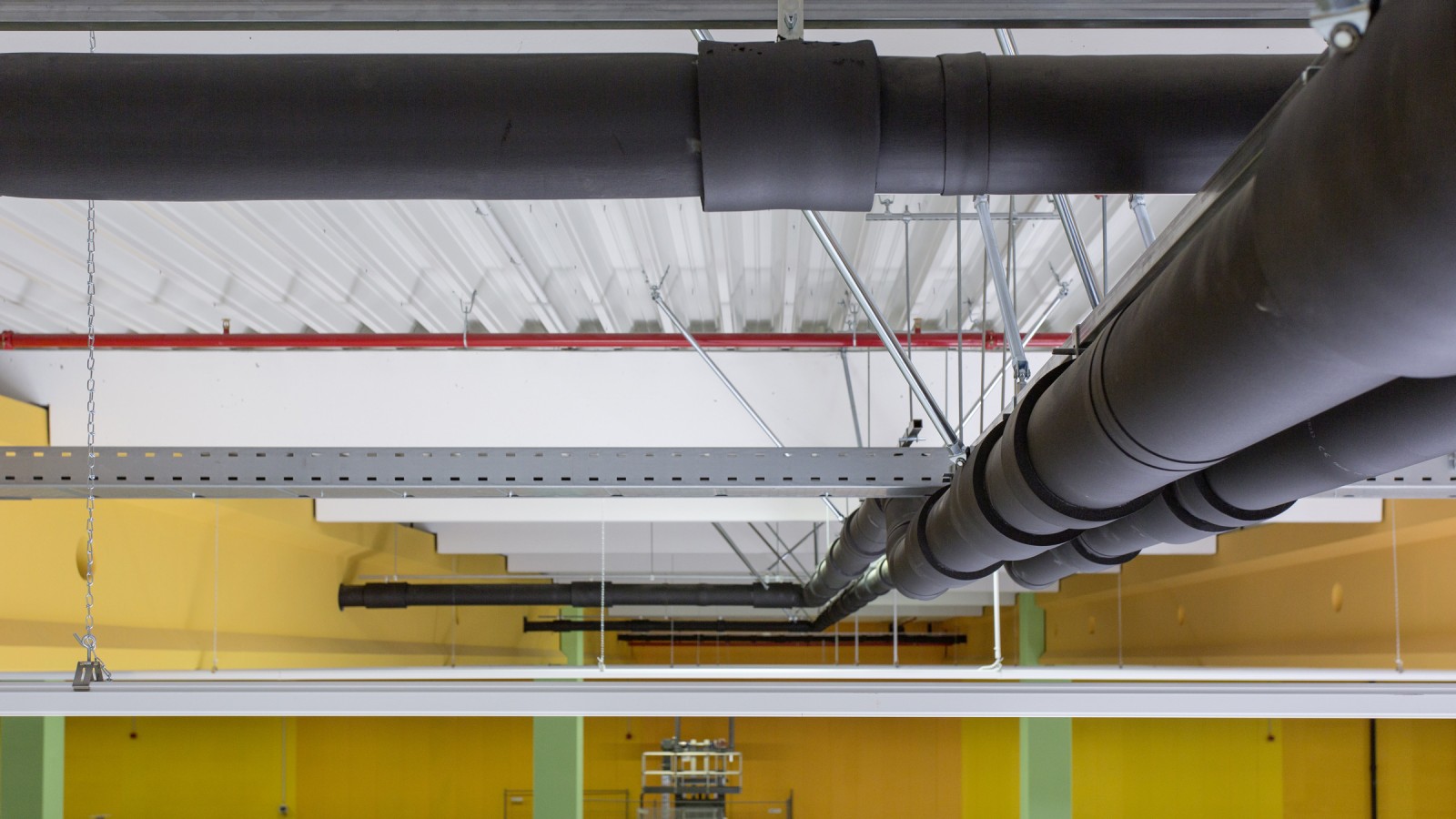

Los sumideros de cubierta Geberit Pluvia se conectan a la bajante mediante tuberías Geberit PE, que se colocan horizontalmente bajo la cubierta del edificio.
El sistema de tuberías Geberit PE, de eficacia probada, es reconocido por su alta resistencia a la tensión. Las juntas del sistema de tuberías Geberit PE, soldadas uniformemente, le permiten soportar las altas presiones presentes en sistemas de evacuación de cubiertas como Geberit Pluvia.
Geberit ofrece un sistema de fijación patentado para una instalación profesional de las tuberías.
Sumideros de cubierta Geberit Pluvia
Gracias a su estructura modular y a la amplia gama de sumideros para cubiertas Geberit Pluvia, el sistema es apto para prácticamente cualquier situación de instalación en edificios y cubiertas de gran tamaño.
Los accesorios necesarios están disponibles para prácticamente cualquier aplicación, lo que confiere al sistema una gran versatilidad.
Ventajas:
- Sellado fiable con la junta de brida Geberit EPDM.
- Cada sumidero se prueba individualmente en fábrica para garantizar su estanqueidad.
- El disco de función impide la aspiración de aire.
- Barra de bloqueo giratoria para una fácil instalación.

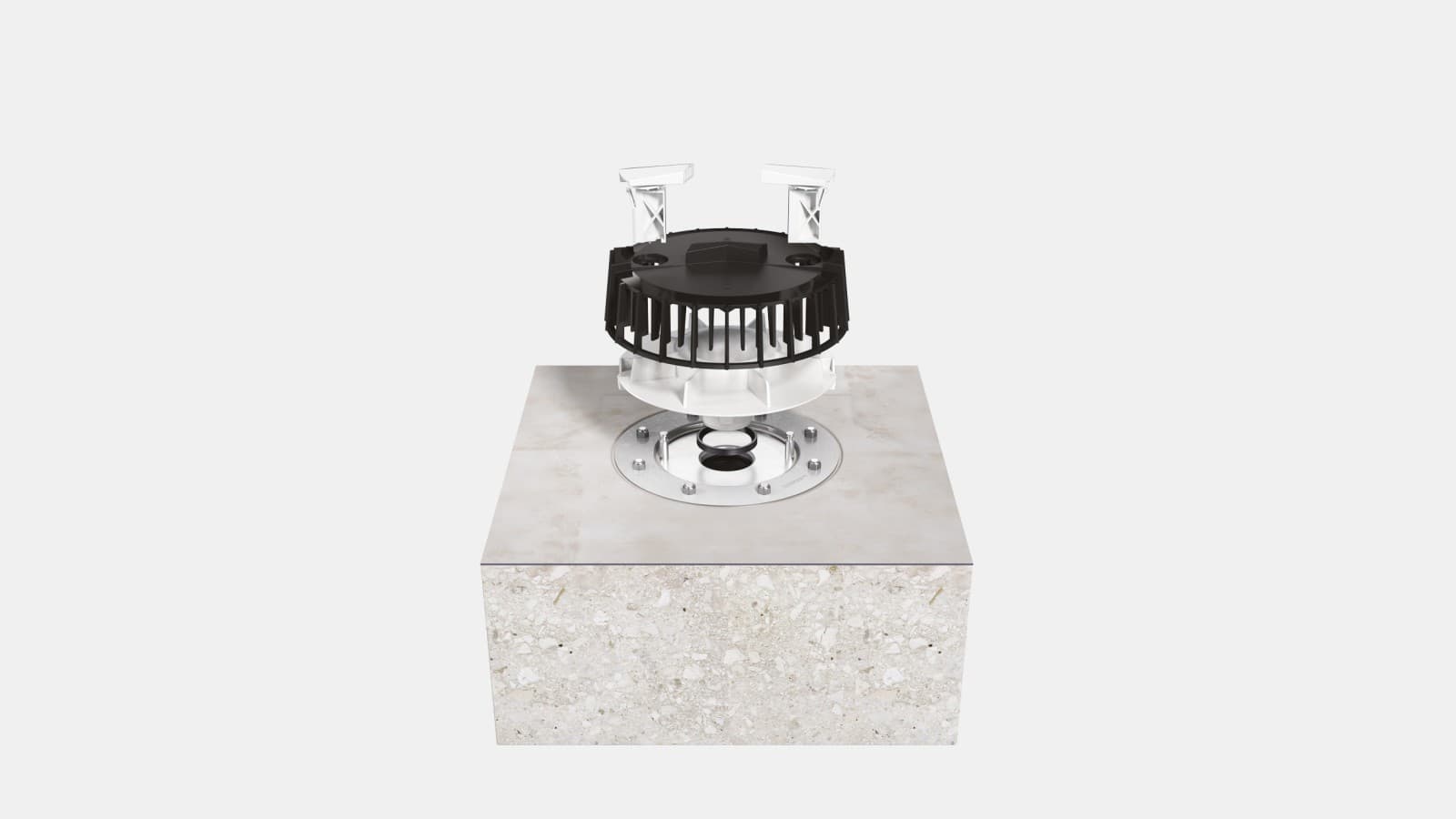

Rebosadero de emergencia Geberit Pluvia: Los sumideros para cubiertas Geberit Pluvia se pueden convertir fácilmente para su uso en un sistema de rebosadero de emergencia.
Planning with the Geberit Pluvia product finder
The Geberit Pluvia product finder helps you select the right roof outlet, accessories and installation instructions for your specific roof structure. In just a few clicks, you can find the perfect solution to suit your constructional situation.

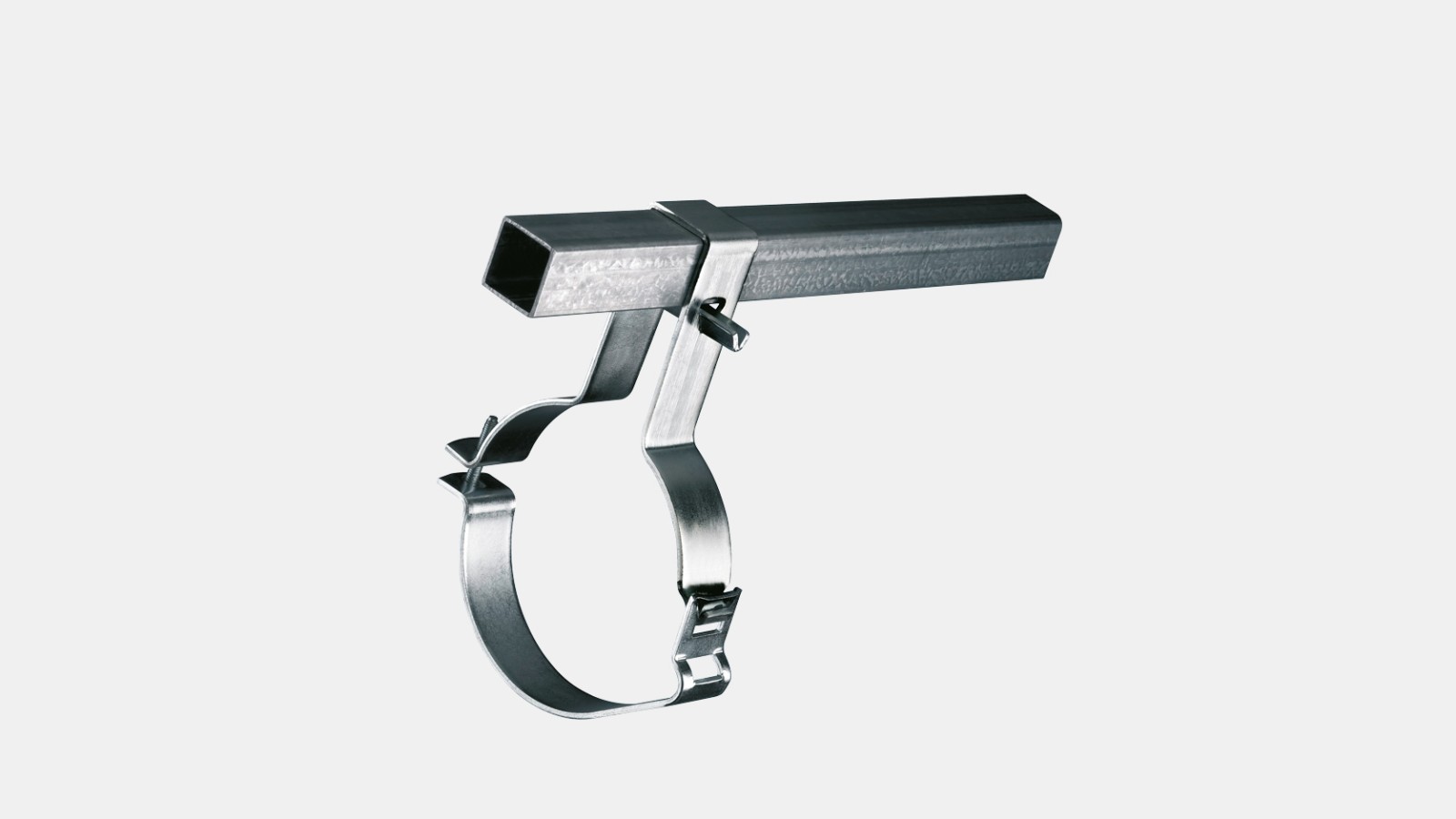

Sistema de fijación Geberit Pluvia
Para aumentar la seguridad y estabilidad de las tuberías horizontales, se dispone de un sistema de fijación específico. Este evita que las fuerzas causadas por la expansión térmica de las tuberías se transfieran a la estructura del edificio. El sistema de fijación requiere una mínima intervención en la estructura del edificio, lo que lo hace ideal también para su uso en cubiertas ligeras.
Ventajas:
- Puntos de sujeción en la estructura arquitectónica necesarios solo cada 2,5 m.

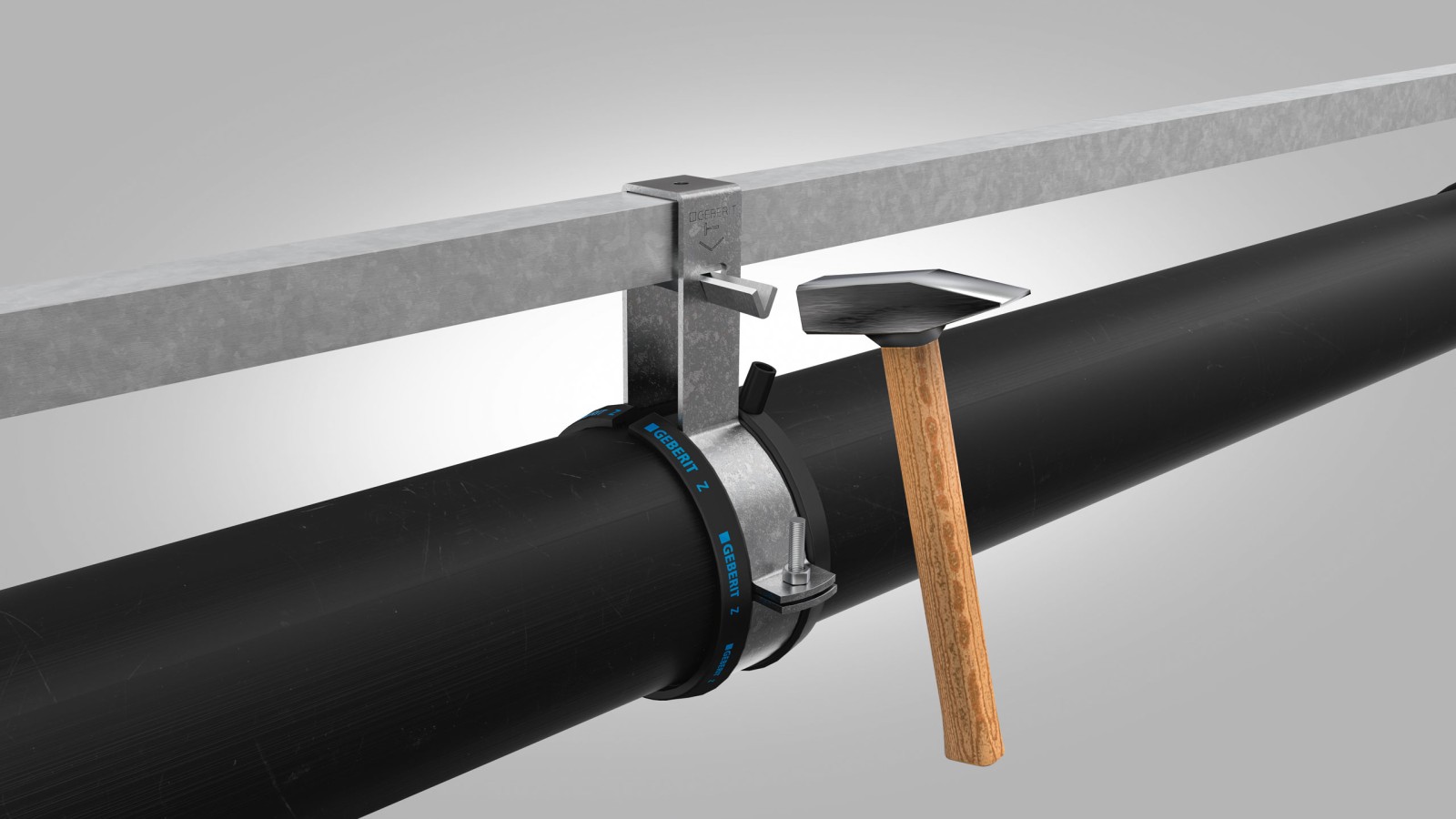

- Fácil instalación con martillo gracias a las chavetas de fijación universal.

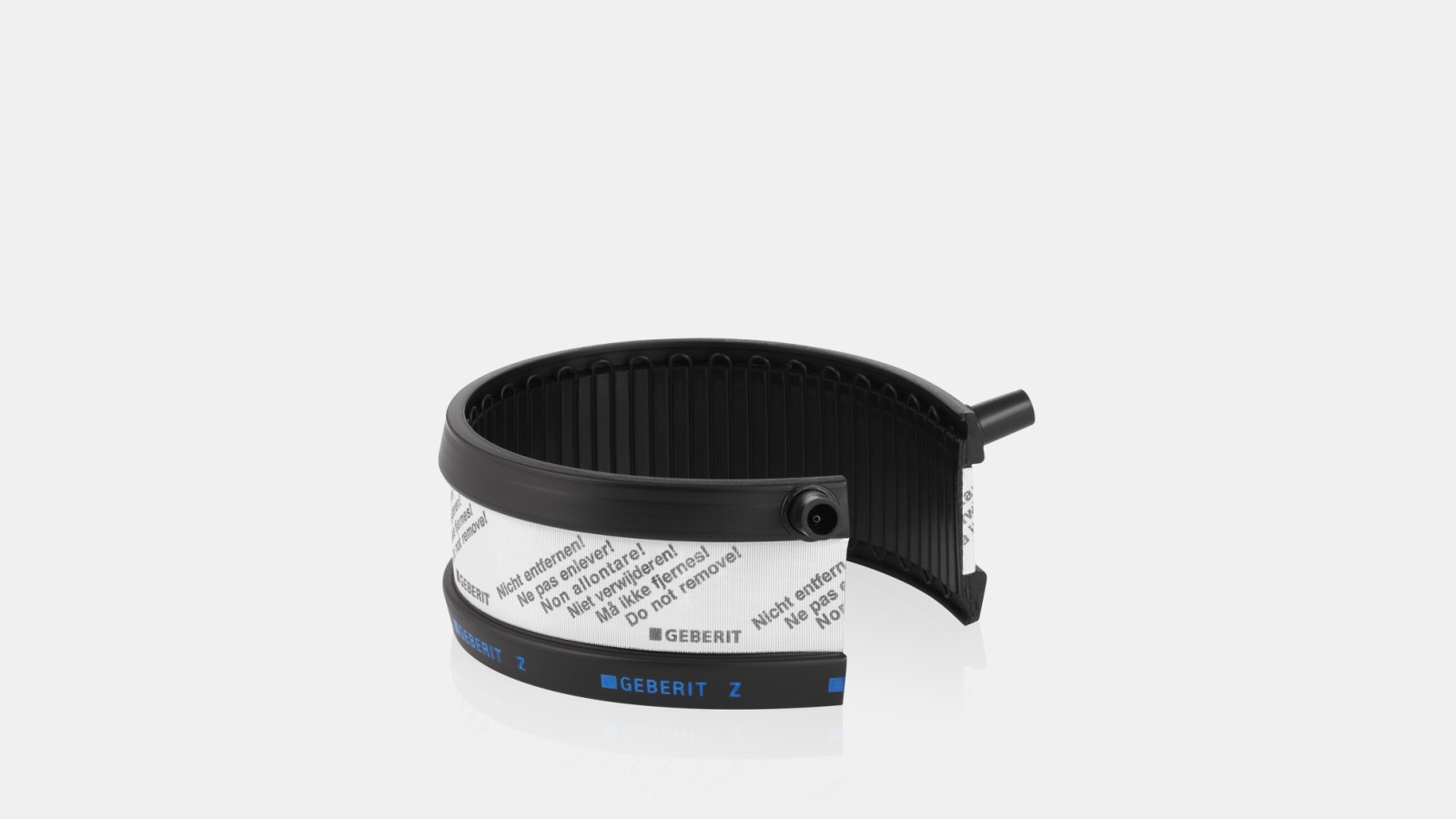

- La fijación con la cinta electrosoldable permite la determinación posterior de los puntos fijos.
- Perfecto para cubiertas de construcción ligera ya que solo actúan cargas reducidas sobre la estructura arquitectónica.
(Video en inglés).
Puntos de soporte Geberit Pluvia
Compuesto por unos pocos componentes, el sistema de fijación Geberit Pluvia aumenta la seguridad y la estabilidad.
Reduce significativamente cualquier movimiento lateral o balanceo que pueda producirse debido a la alta velocidad del agua descargada.
Los puntos de soporte también pueden instalarse posteriormente en sistemas ya instalados y en funcionamiento.
Instalación recomendada
- d90–d125 desde una altura de suspensión de 60 cm
- d160–d315 desde una altura de suspensión de 30 cm
Planificación e instalación de Geberit Pluvia
Planificación
Planificar un sistema de evacuación de cubiertas es un proceso complejo, por lo que Geberit incluye soporte de planificación en cada proyecto.
Desde la fase de planificación y licitación hasta la implementación, los clientes pueden confiar en la amplia experiencia de Geberit. Garantizan una planificación fiable.
Contacte con Geberit para información y soporte para los cálculos hidráulicos para un proyecto con Geberit Pluvia. También están disponibles datos BIM para Autodesk Revit® para todo el sistema Geberit Pluvia.

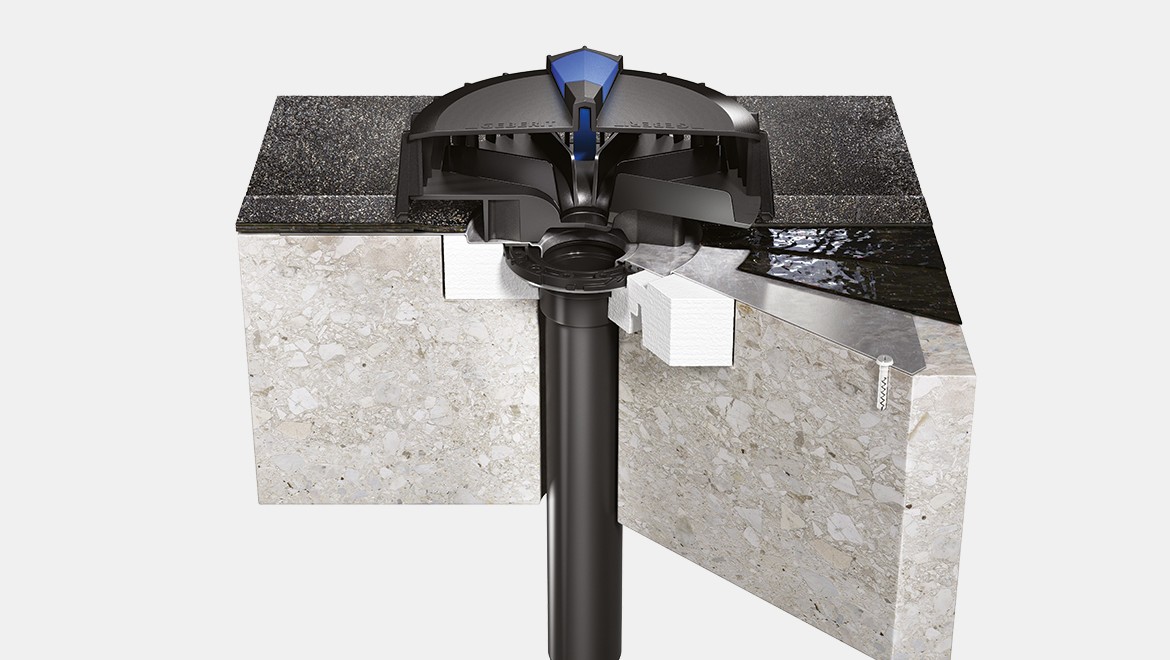

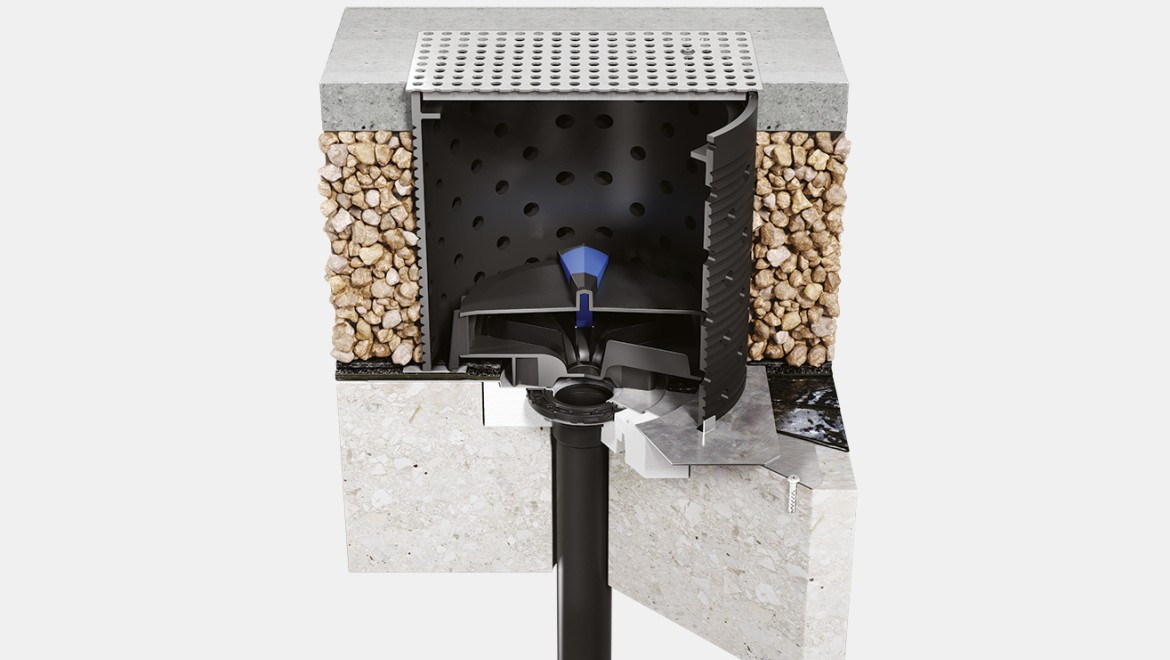

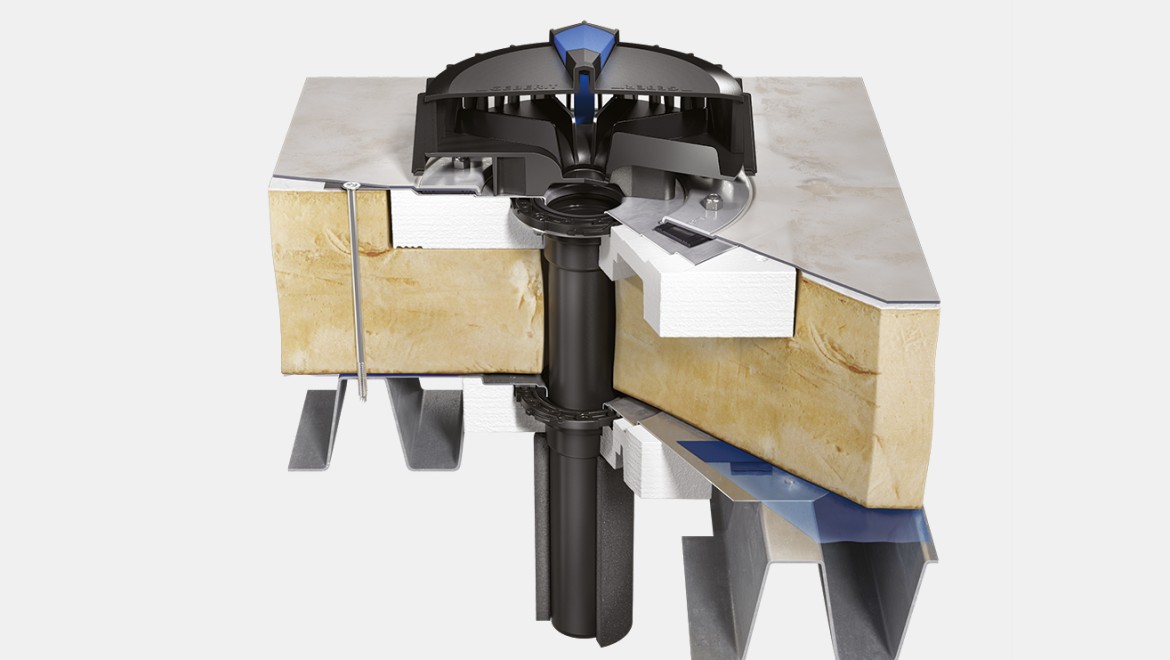

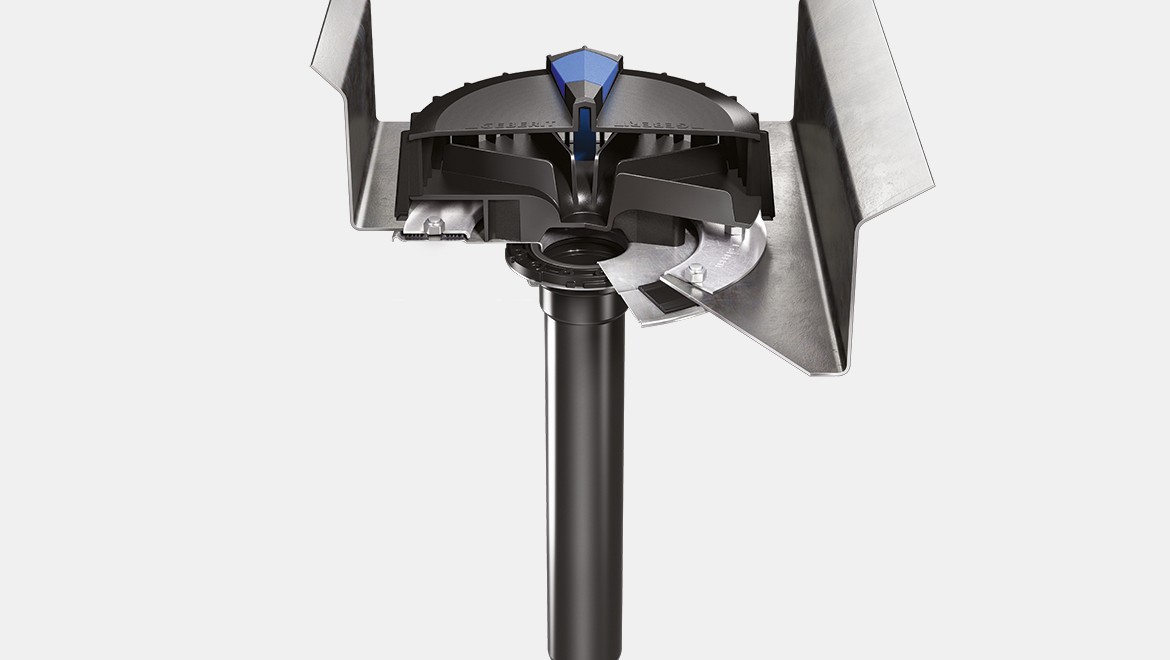

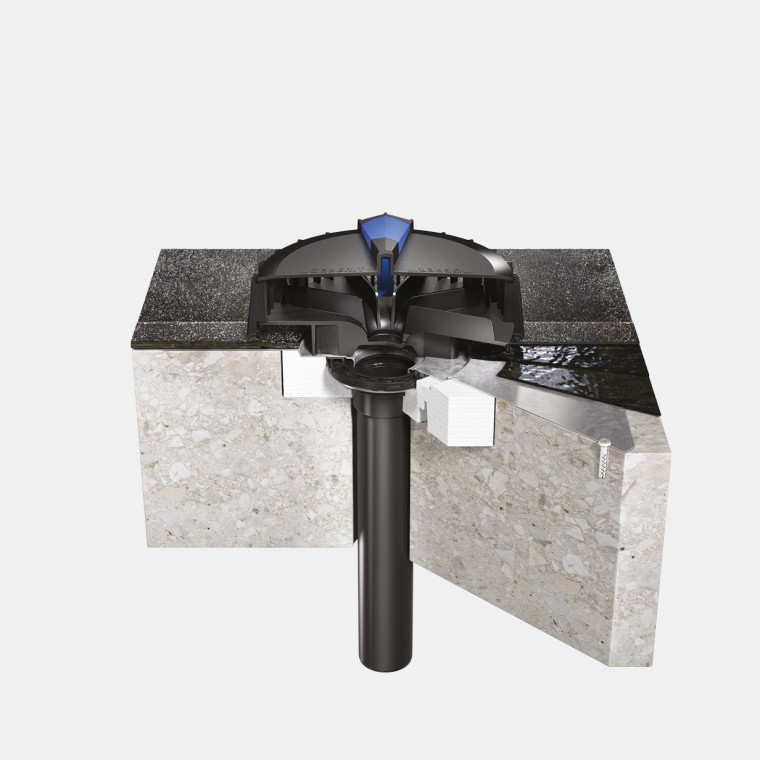

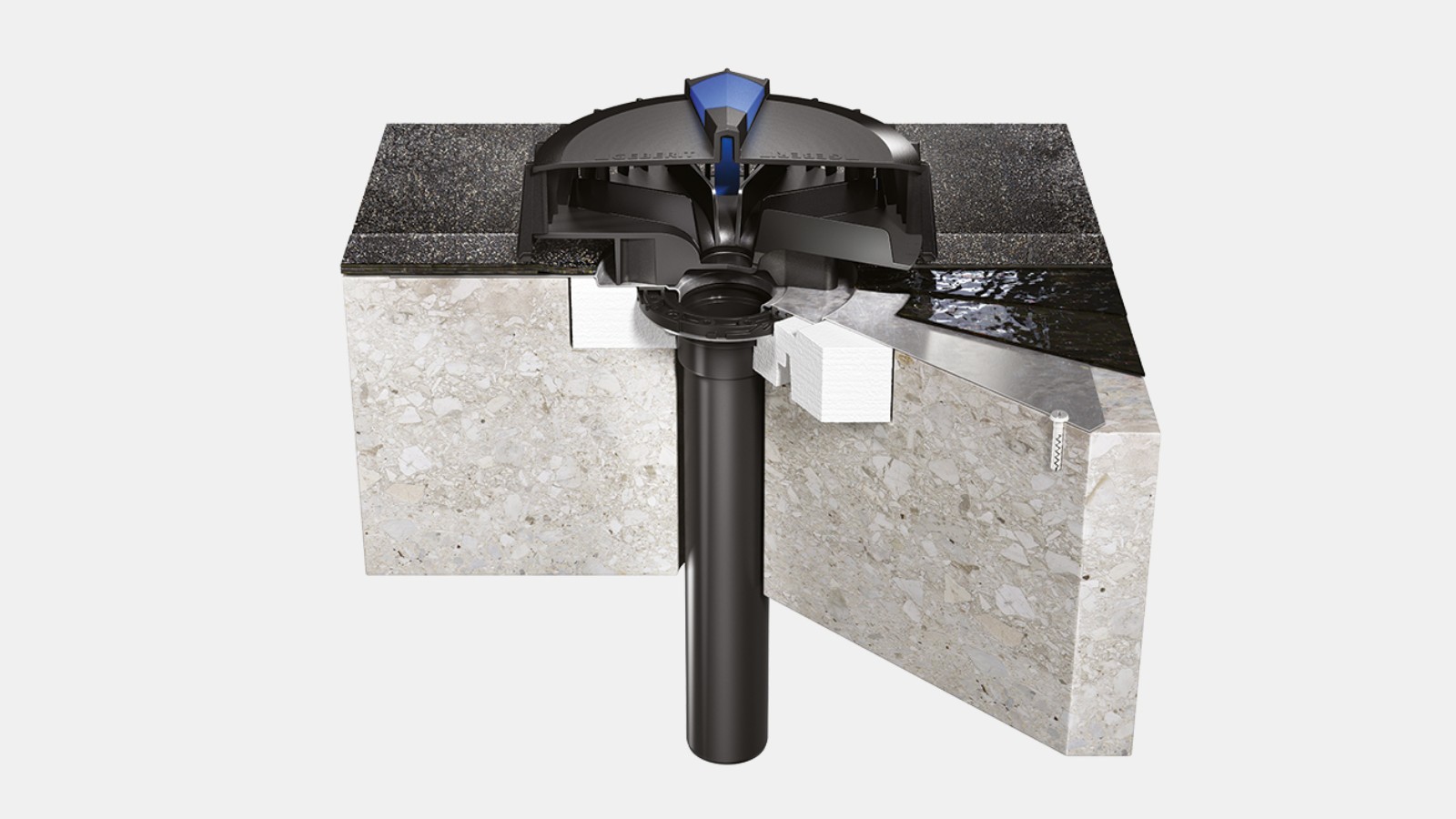

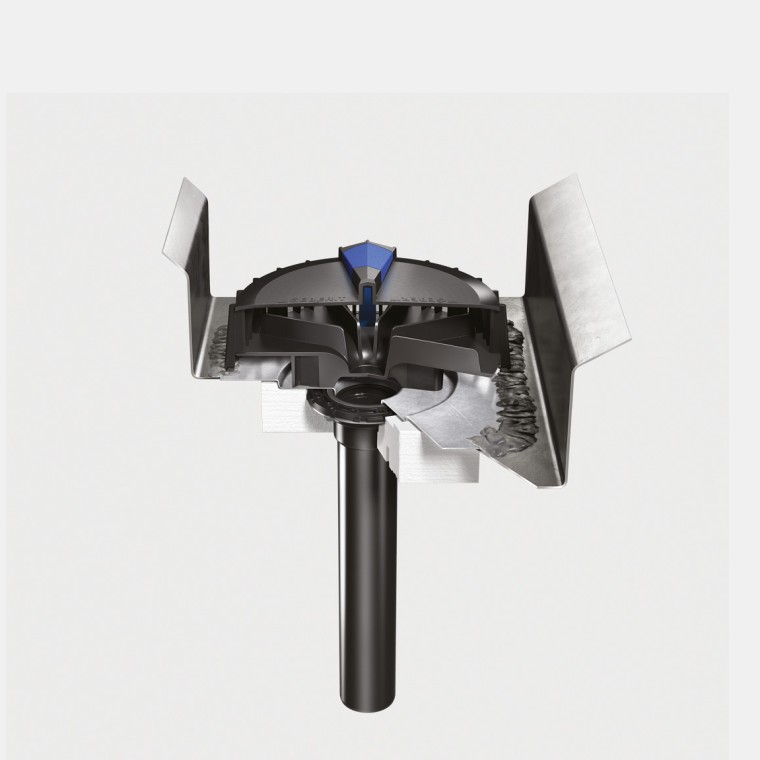

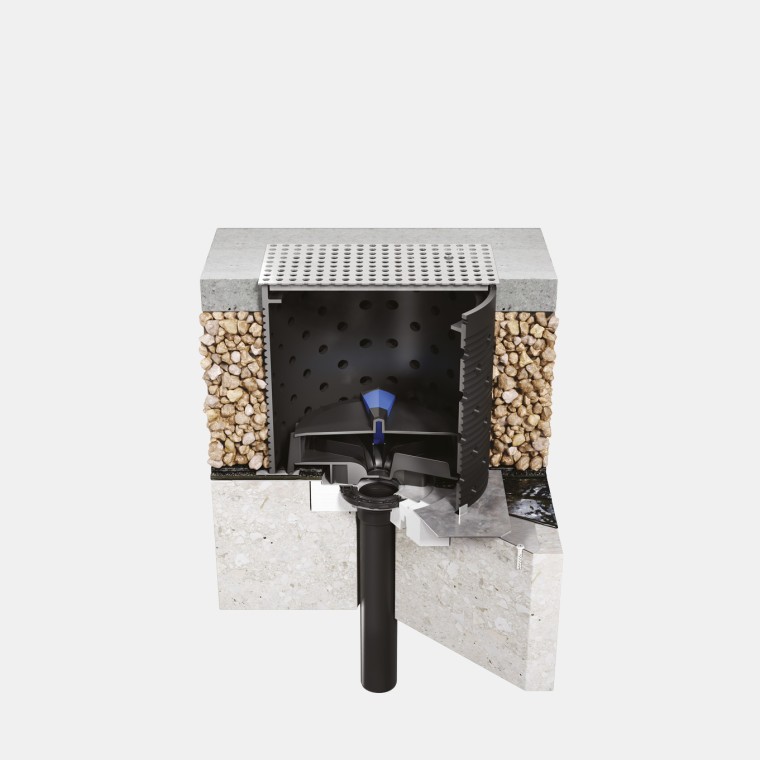

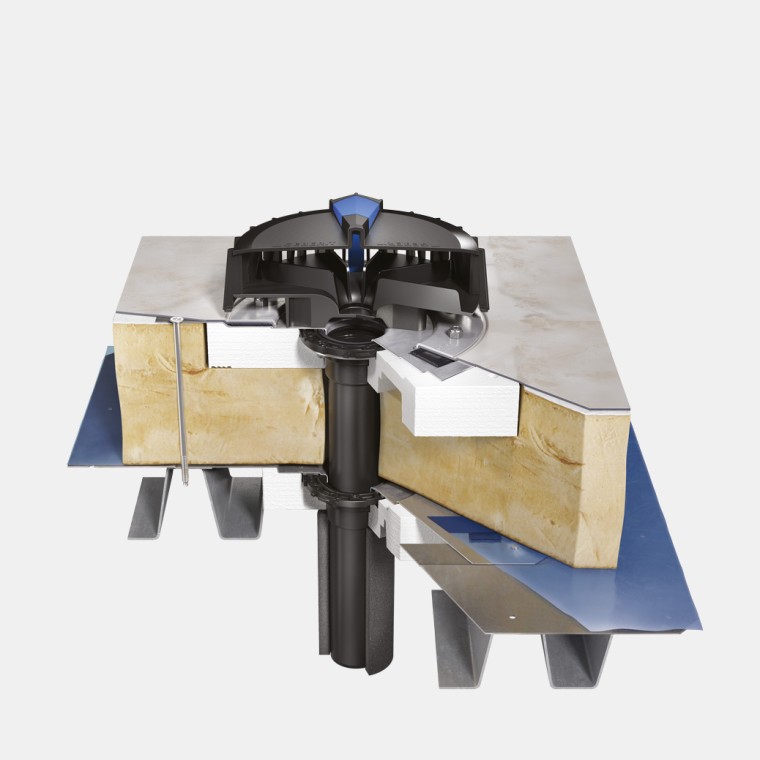

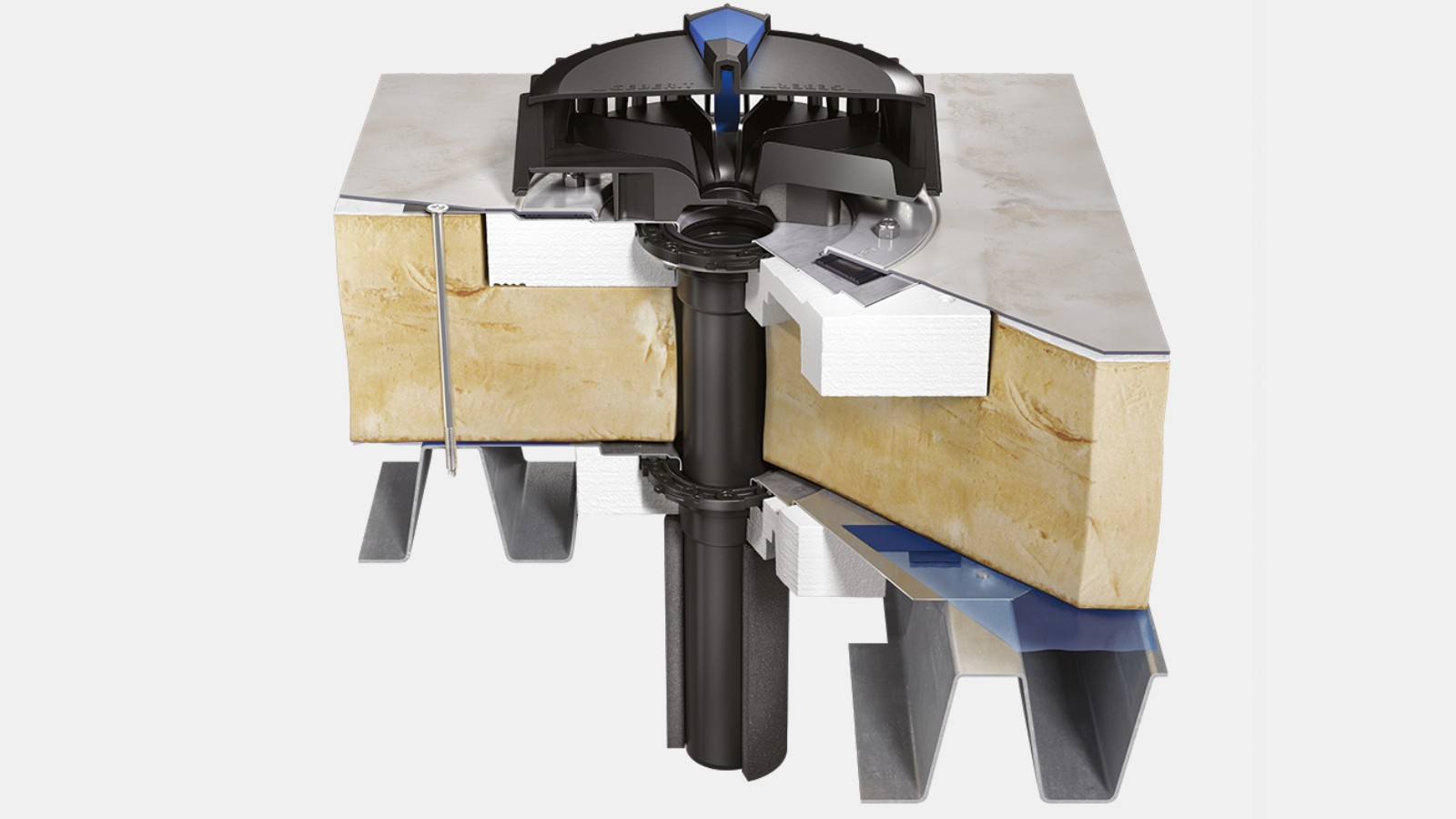

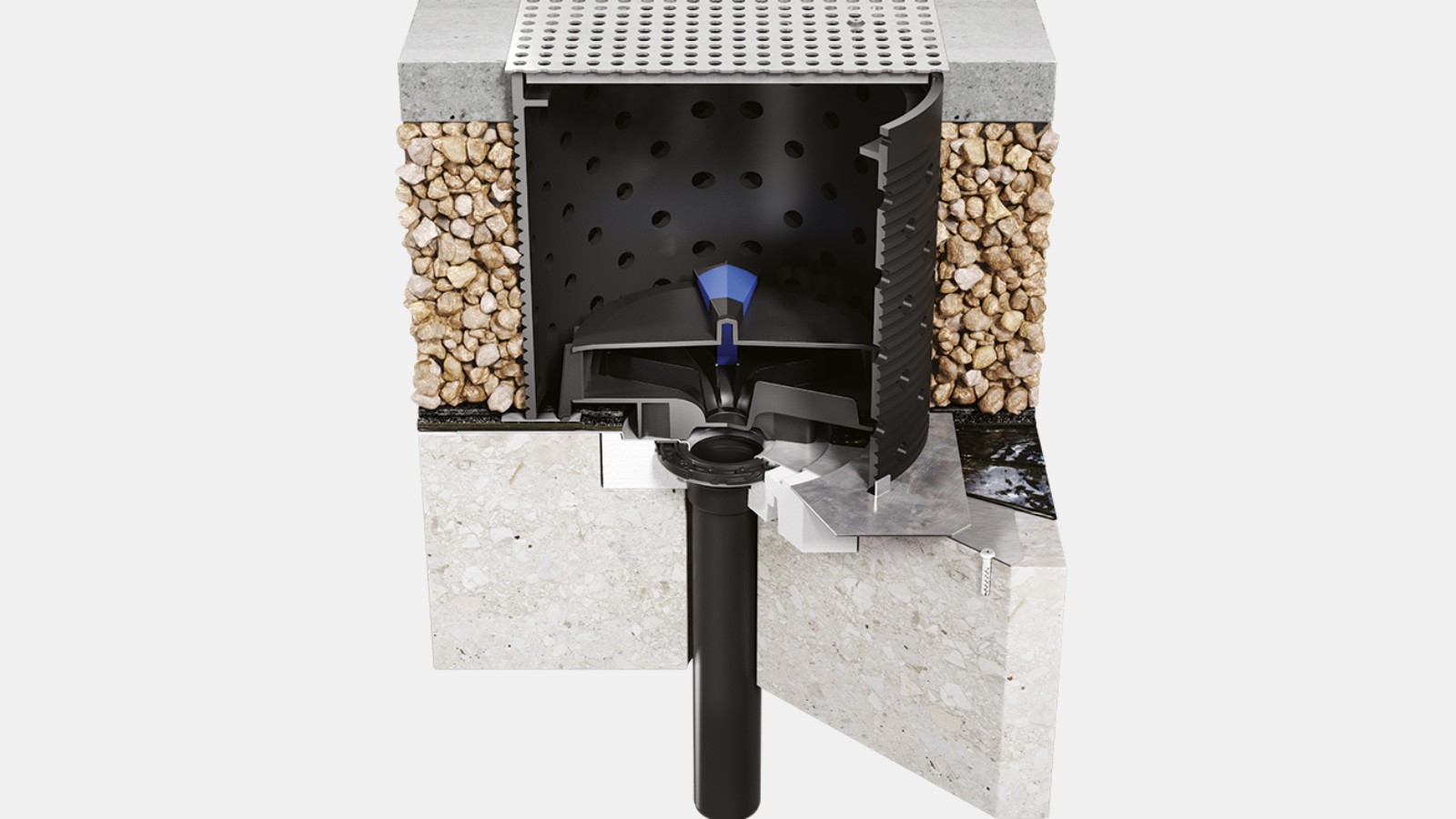

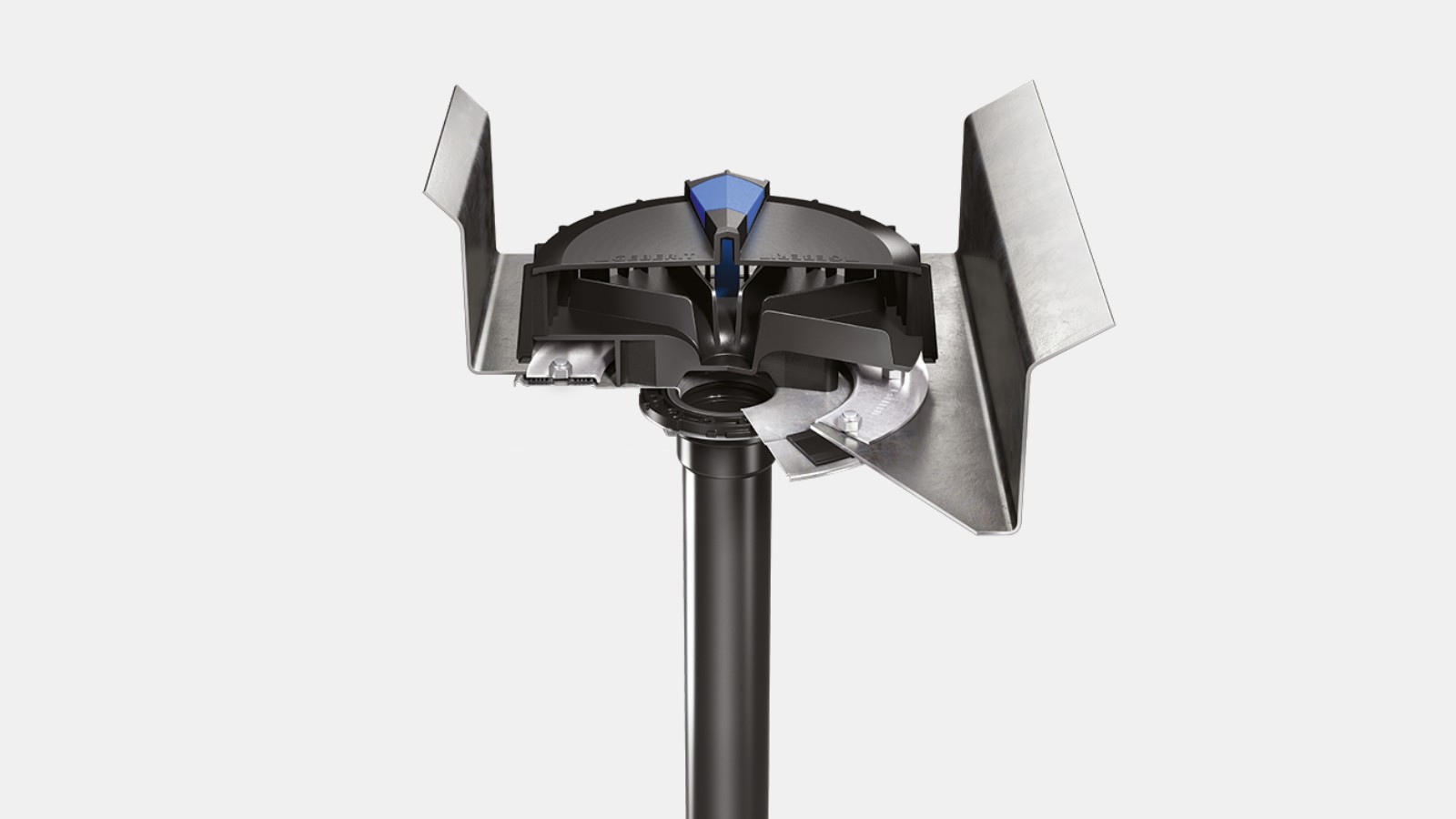

Una guía rápida para la instalación Ejemplos de distintas situaciones de construcción
La instalación de Geberit Pluvia varía según la situación constructiva y los requisitos del proyecto.
Proyectos de referencia

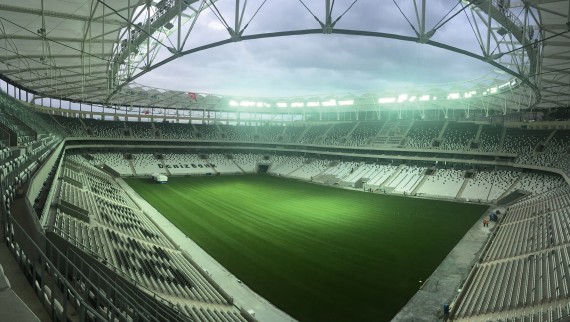

Cuando Pluvia salva el fútbol
El sistema sifónico de evacuación de cubiertas Geberit Pluvia está instalado en numerosos estadios de fútbol de todo el mundo.
Toda la información técnica de Geberit Pluvia en nuestro catálogo de productos
¿Tiene alguna pregunta? Estaremos encantados de ayudarle.
Nuestros especialistas asesoran a todos los profesionales del sector en sus proyectos. Estarán encantados de aconsejarle sobre cómo afrontar mejor sus retos actuales con nuestros productos.
Artículos relacionados
Geberit PE
El sistema de evacuación de agua Geberit PE realizado en resistente polietileno es adecuado para la evacuación de agua tanto en edificios como en el sector industrial.
Sistema hidráulico para aguas residuales con Geberit
Geberit se preocupa de la evacuación de agua segura en edificios y tejados gracias a un amplio nivel de competencia para los clientes y productos optimizados a nivel hidráulico.

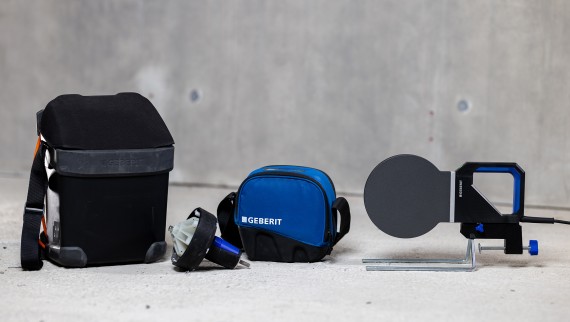

Herramientas y accesorios complementarios
