Agua potable óptima a pesar del uso irregular NürnbergMesse (DE)
Las instalaciones sanitarias del pabellón 12 de NürnbergMesse estaban en mal estado. Era necesario reemplazarlo todo, desde los inodoros y urinarios hasta los pulsadores y las tuberías.
La fluctuación en el número de visitantes y las variaciones extremas en el uso son factores críticos para una gestión eficiente del edificio y una higiene del agua potable segura y fiable. Anke Klein, la experta en gestión técnica de edificios que planificó la renovación en nombre de los organizadores de la feria, optó por Geberit Connect como la solución ideal. Gracias a su flujo turbulento, Geberit Connect logra una sustitución completa del agua en el sistema de tuberías.

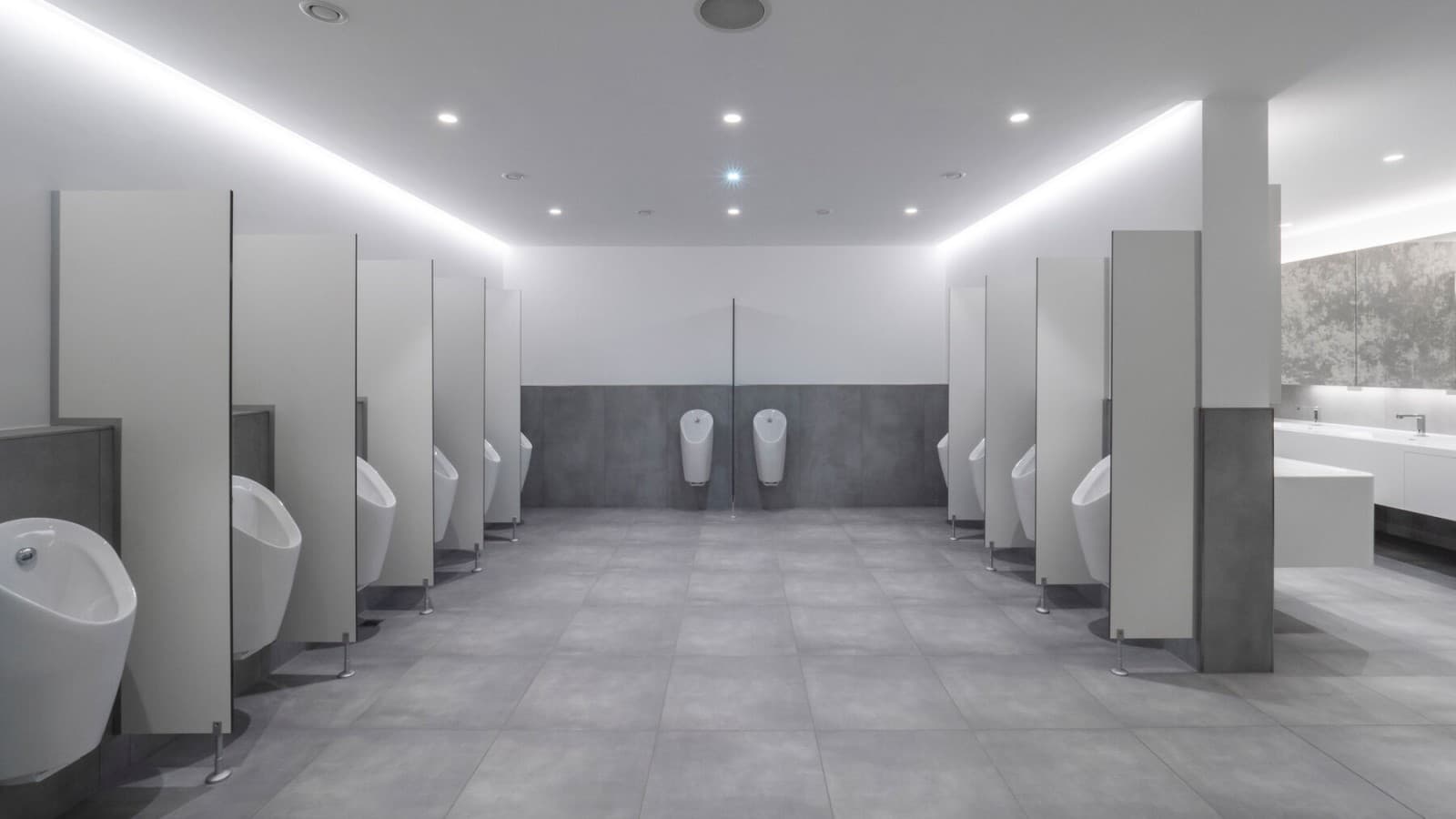

Las instalaciones renovadas estuvieron listas para su funcionamiento a tiempo para la Feria Internacional del Juguete de Núremberg 2024. Con Geberit Connect, los operadores ahora pueden contar con una solución integral y rentable para la gestión de las instalaciones sanitarias en el recinto ferial. La respuesta del cliente ha sido positiva.
Resumen del proyecto
Uso irregular
El mayor desafío a la hora de planificar las instalaciones sanitarias en un recinto ferial reside en las importantes fluctuaciones en la frecuencia de uso.
Sustitución completa del agua
Un requisito fundamental es el flujo turbulento en todas las tuberías y aparatos sanitarios para conseguir la sustitución completa del agua.
Optimización y monitorización
El mantenimiento y la limpieza debían optimizarse en función de la frecuencia de visitas, y el funcionamiento debía ser fácil de monitorizar.
Solución Geberit Connect
Geberit Connect satisface la necesidad del cliente de un funcionamiento centralizado y una monitorización integral de la instalación.
Testimonio del cliente
“No conocíamos Geberit Connect, pero Geberit nos brindó su apoyo durante todo el proceso de planificación y construcción. Geberit Connect nos permite garantizar que todos los dispositivos finales se descarguen simultáneamente. No podríamos haberlo hecho con ningún otro sistema”.
Anke Klein, Directora General, SK+TGM GmbH
¿Tiene un proyecto similar? Encontraremos la solución adecuada para usted.
El encargo Mantener la calidad del agua potable a pesar de su uso irregular
El mayor desafío de la planificación sanitaria en un recinto ferial radica en las importantes fluctuaciones en la frecuencia de uso. Durante los días de eventos, miles de visitantes utilizan los baños, tras lo cual algunas salas permanecen vacías durante semanas. La ubicación del pabellón 12 implica que rara vez se utiliza, lo que conlleva un uso irregular de sus instalaciones sanitarias.
Por consiguiente, los objetivos definidos para la renovación de las instalaciones sanitarias del pabellón 12 fueron claros:
- Garantizar la alta calidad constante del agua potable.
- Registrar el uso y las descargas.
- Optimizar los procesos de limpieza y mantenimiento.
- Facilitar la monitorización y el control de los aparatos sanitarios.
- Monitorizar y registrar los caudales volumétricos y las temperaturas en la red de suministro.
Uno de los requisitos de la ingeniera sanitaria Anke Klein era que todos los aparatos sanitarios pudieran descargarse simultáneamente para garantizar la calidad del agua potable a pesar de su uso poco frecuente.
La Solución Geberit Conectar los aparatos sanitarios con Geberit Connect
La tecnología Geberit Connect se utiliza para conectar aparatos sanitarios, lo que permite una gestión integral y económica de la instalación sanitaria.
Operación centralizada a través de Gateway

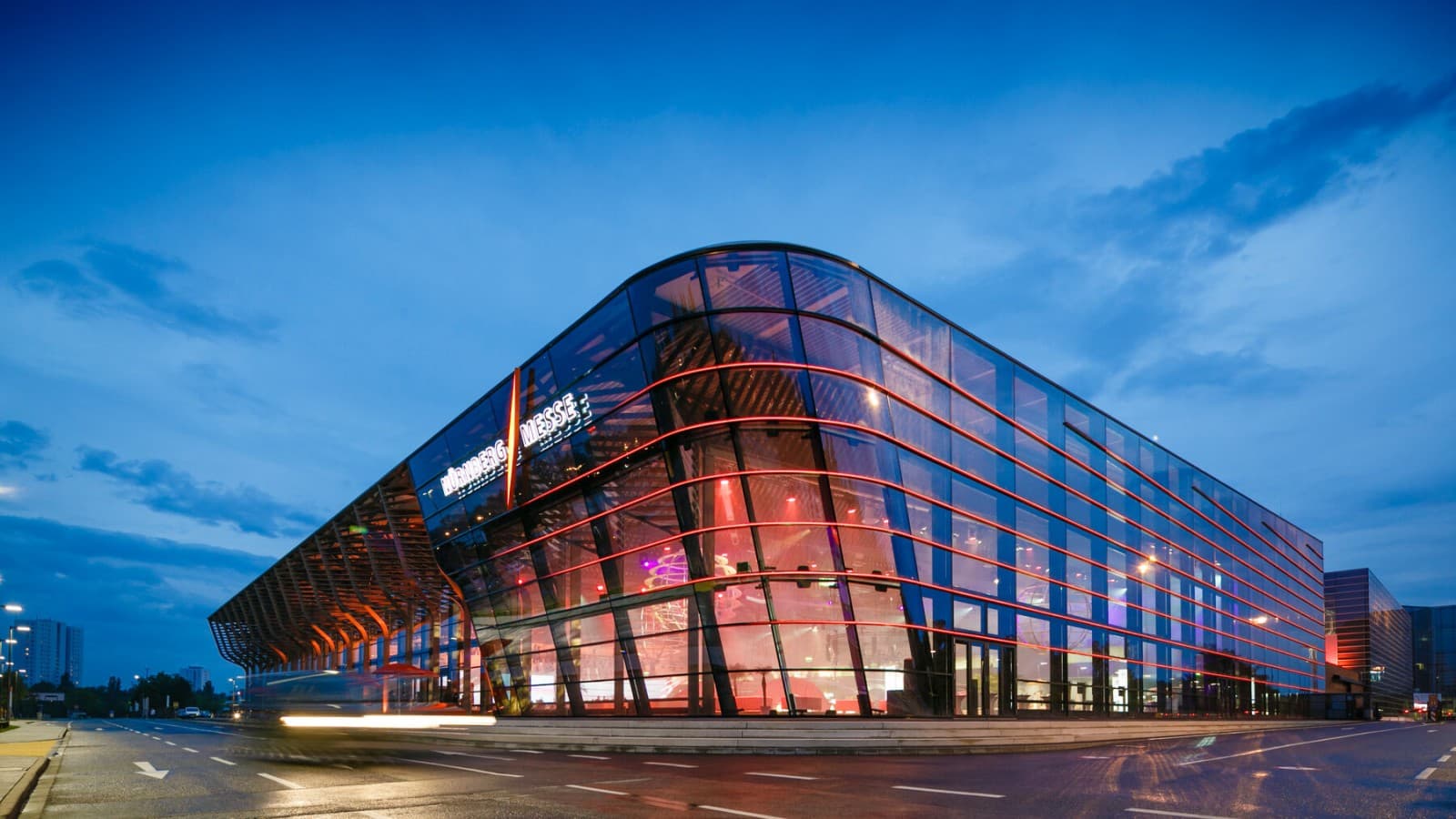

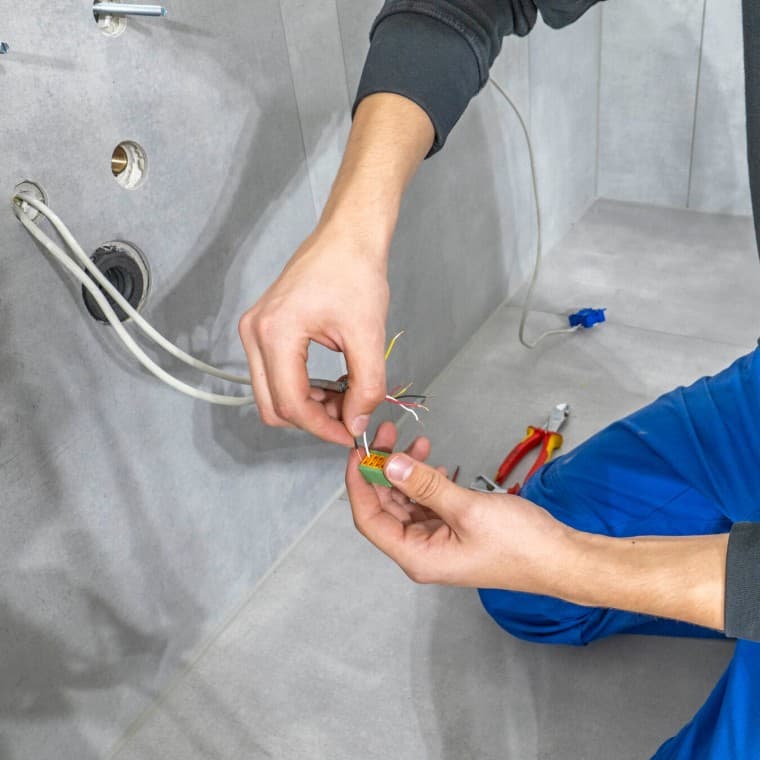

El pabellón 12 del ala oeste de NürnbergMesse es una instalación terminal que recibe agua a través de una tubería de suministro. Los sistemas electrónicos de descarga de inodoros, urinarios y grifos de lavabos se conectaron a dos Geberit Gateways mediante un cable GEBUS. Cada uno de los dos Geberit Gateways en funcionamiento tiene conectados hasta 30 dispositivos finales. Los Geberit Gateways proporcionan a los operadores un control centralizado y completo de todos los baños.

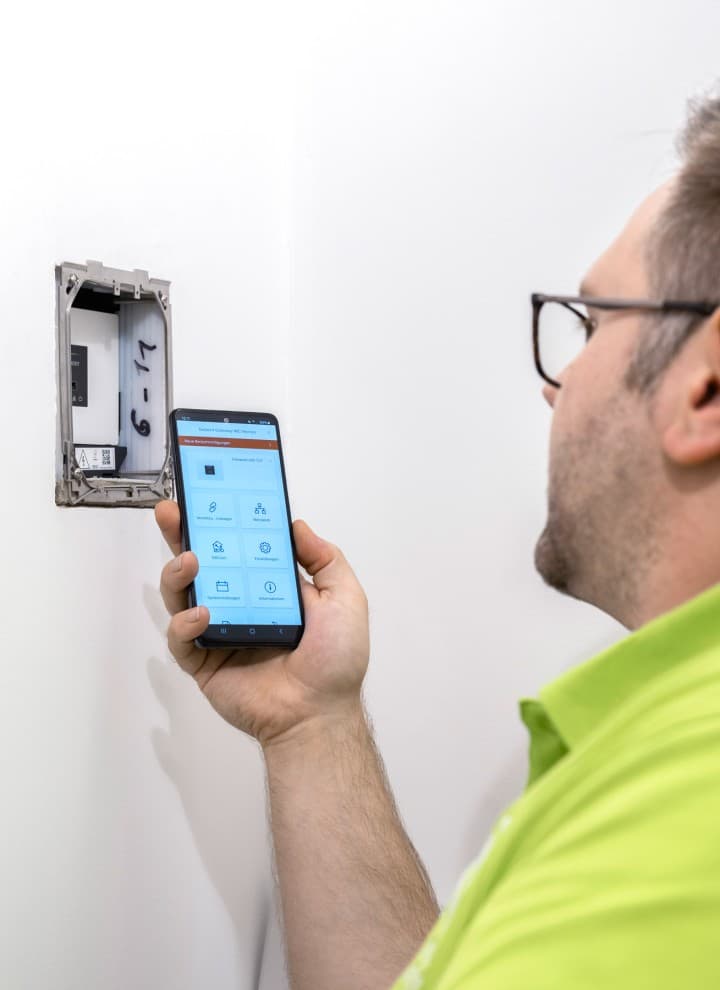

Con el apoyo de Geberit, Anke Klein desarrolló un concepto que divide los baños del pabellón de exposiciones en diferentes zonas y las distribuye a los Gateways. Todos los dispositivos finales conectados, como los controles de descarga de inodoros, urinarios y grifos, pueden controlarse, ajustarse y consultarse de forma centralizada desde el Geberit Gateway mediante la app Geberit Control.
Creación de un flujo turbulento
Para crear un flujo turbulento, todos los dispositivos finales se descargan simultáneamente mediante un programa de enjuague controlado por tiempo.
Protegido con contraseña

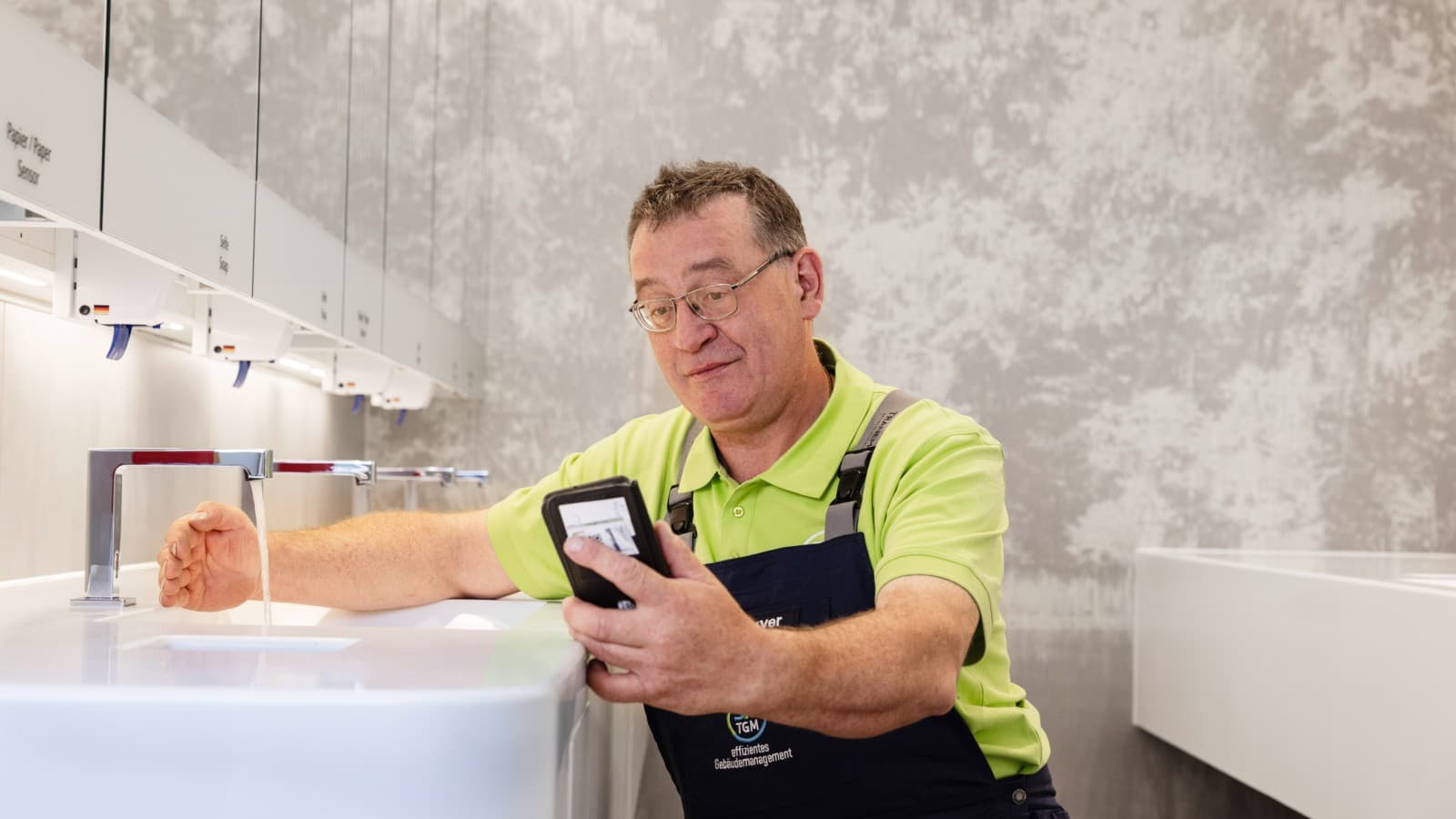

Geberit Gateway permite un control seguro y eficiente de las instalaciones. Los Geberit Gateways están protegidos con contraseña y solo se pueden programar de forma centralizada. La conexión Bluetooth permite a los administradores de las instalaciones acceder a los datos de cada dispositivo de descarga in situ cuando sea necesario.
Sin líneas de alimentación adicionales

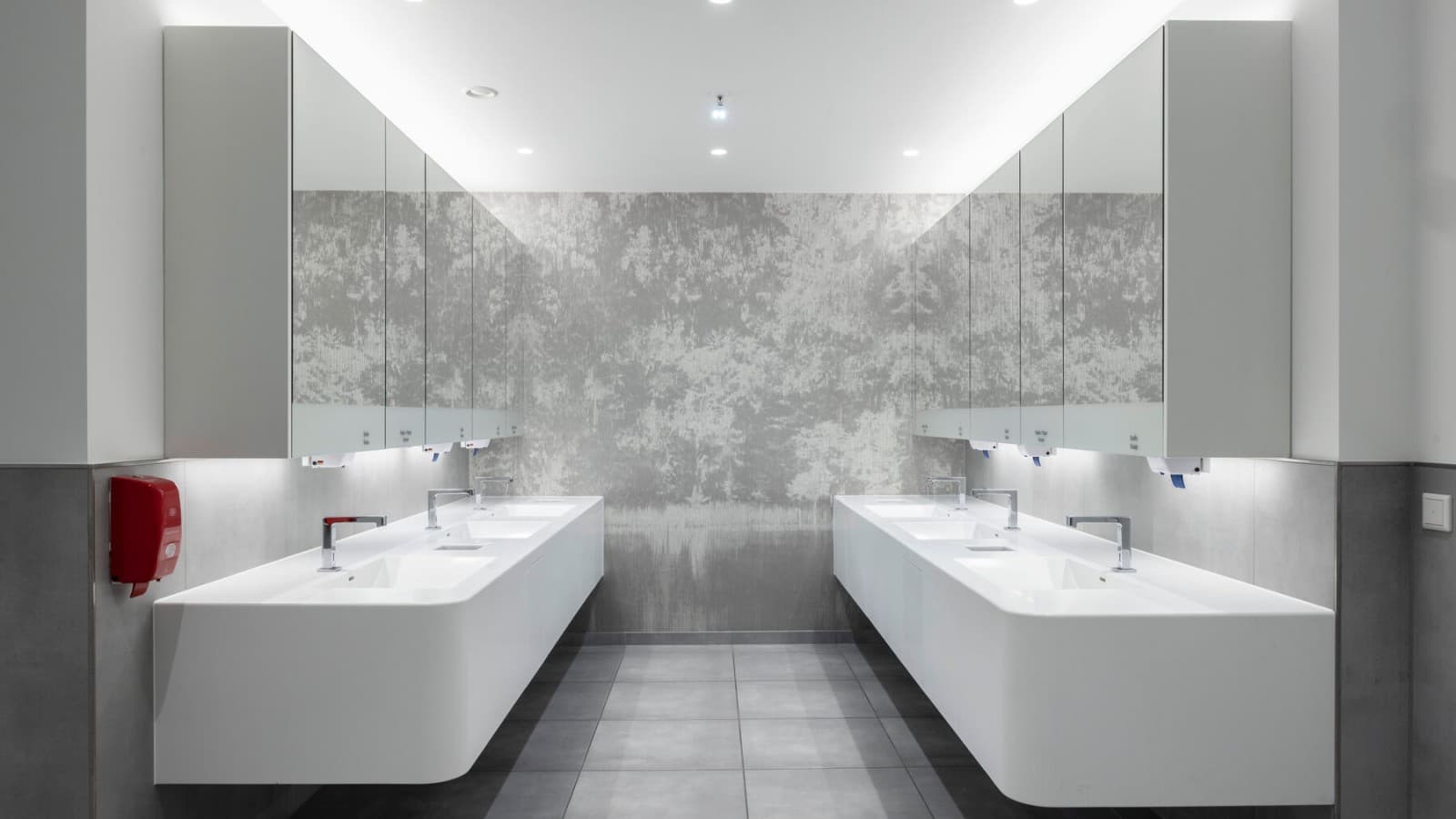

No se requiere cableado eléctrico adicional para los lavabos y urinarios, ya que se alimentan directamente a través del cable GEBUS desde el Geberit Gateway.
Limpieza y mantenimiento optimizados
La recopilación de datos de uso permite a NürnbergMesse optimizar tanto la limpieza como el mantenimiento de sus instalaciones sanitarias. Los aparatos sanitarios se descargan de forma centralizada a través de Geberit Gateway. Los responsables de las instalaciones pueden identificar y comprobar los problemas mediante la app Geberit Control.
Monitorización de temperaturas y caudales
El sensor de temperatura y caudal GEBUS registra los valores en la tubería principal. Gateway proporciona un registro que facilita la monitorización y la optimización de las instalaciones.
Datos y cifras relacionados con el proyecto
Geberit know-how
Productos Geberit usados
- Geberit Connect.
- Geberit Hygiene System.
- Geberit Mapress Acero Inoxidable.
- Sistema de evacuación Geberit Silent-PP.
- Bastidores de montaje Geberit Duofix.
- Inodoros Geberit Acanto con caja Power & Connect.
- Pulsadores de descarga Geberit Sigma10.
- Urinarios Geberit Preda con control de descarga integrado.
- Grifo sobre encimera Geberit Brenta.
Geberit Connect
En Geberit, las soluciones sanitarias como urinarios e inodoros en el ámbito público, así como las descargas higiénicas, se desarrollan de forma que puedan conectarse fácilmente en red e integrarse en la técnica de gestión de edificios.
Geberit Mapress Acero Inoxidable
Desde el suministro de agua potable hasta conductos industriales complejos, Geberit Mapress Acero Inoxidable promete aplicaciones muy variables.
Geberit Silent-PP
Geberit Silent-PP es un sistema de evacuación enchufable optimizado acústicamente que ofrece una alternativa rentable para proyectos con requisitos de aislamiento acústico moderados.
Geberit Duofix
Geberit Duofix ofrece una completa gama de productos con bastidores de montaje universales y autoportantes. Para la instalación en pared ligera de todo tipo de sanitarios.
Serie de baño Geberit Acanto
La completa serie de baño Geberit Acanto combina un diseño claro con formas orgánicas y soluciones inteligentes llenas de detalles que satisfacen los más diversos gustos y necesidades. Geberit Acanto es tan variable y modular que se adapta a su estilo de vida.
Inodoros y asientos de inodoro
Geberit le ofrece todo lo necesario para su inodoro de un solo proveedor. Desde inodoros sin borde de descarga y pulsadores de distintos diseños hasta cisternas y asientos de inodoro.
Pulsadores Geberit para inodoros y urinarios
Los pulsadores Geberit no solo son bonitos, sino que también ofrecen funciones innovadoras y versátiles.
Urinarios
Flexibilidad total y mantenimiento especialmente sencillo con urinarios, sistemas de descarga para urinarios, sifones antiolores, paredes divisorias y tapas ciegas perfectamente coordinados.
Grifos de lavabo
Diseñados para uso público o semipúblico, los grifos de lavabo Geberit combinan una estética atemporal con una funcionalidad excepcional.
Descripción
Descripción
- Inversor: NürnbergMesse GmbH
- Operador: NürnbergMesse GmbH
- Planificación: Anke Klein, SK+ TGM GmbH
- Frecuencia de usuarios: 1,3 millones de visitantes a NürnbergMesse en 2023 con aprox. 800 aparatos sanitarios.
- Conectividad: Geberit Connect
- Finalización: 2024
Instalaciones adicionales de productos Geberit en la feria de Núremberg

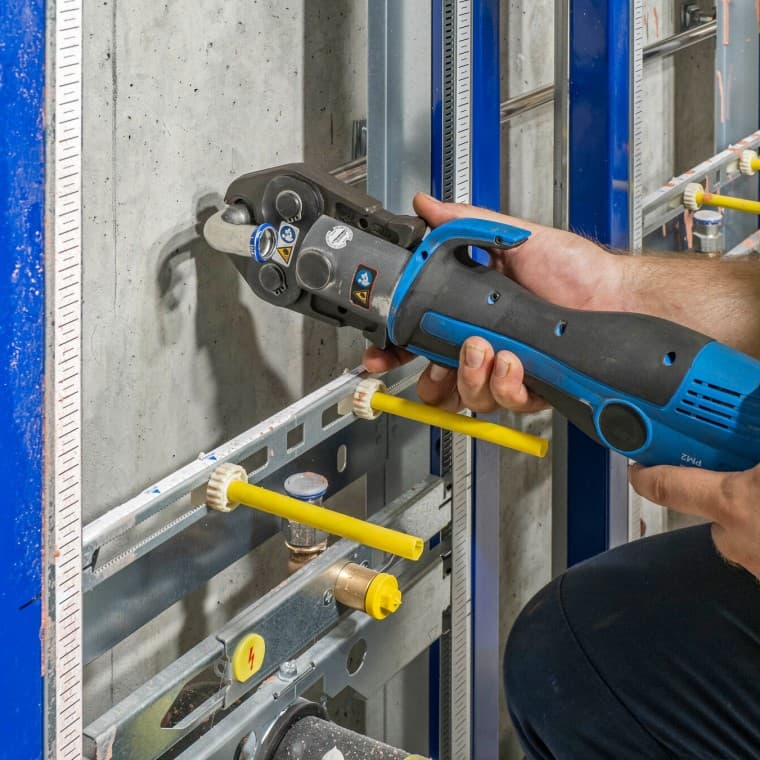

Todas las tuberías de agua potable están fabricadas con Geberit Mapress Acero Inoxidable desde el inicio de la línea de producción.

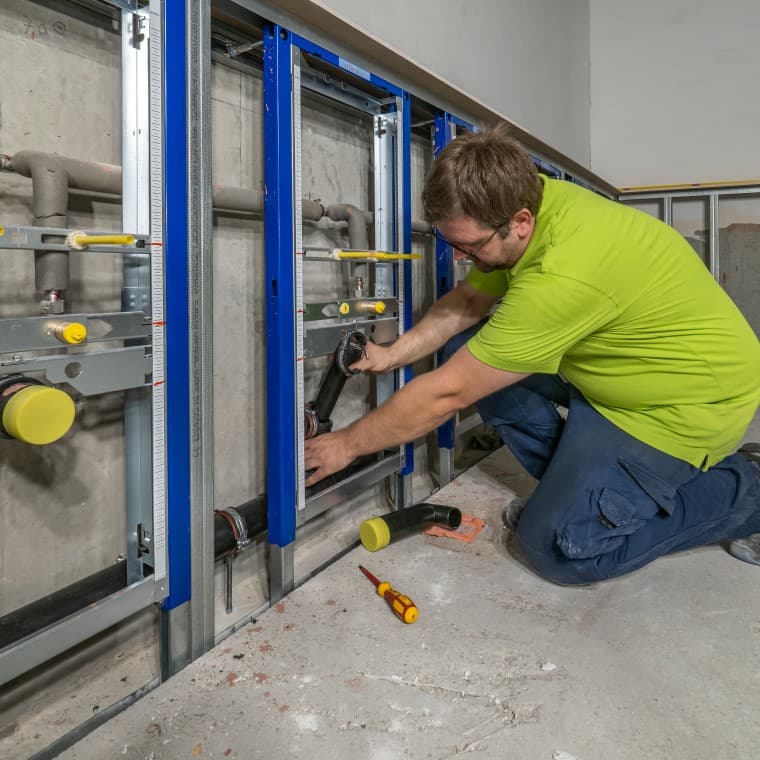

El sistema de evacuación Geberit Silent-PP, con sistema de conexión enchufable, es ideal para la instalación rápida, económica y acústicamente optimizada de sistemas de drenaje.

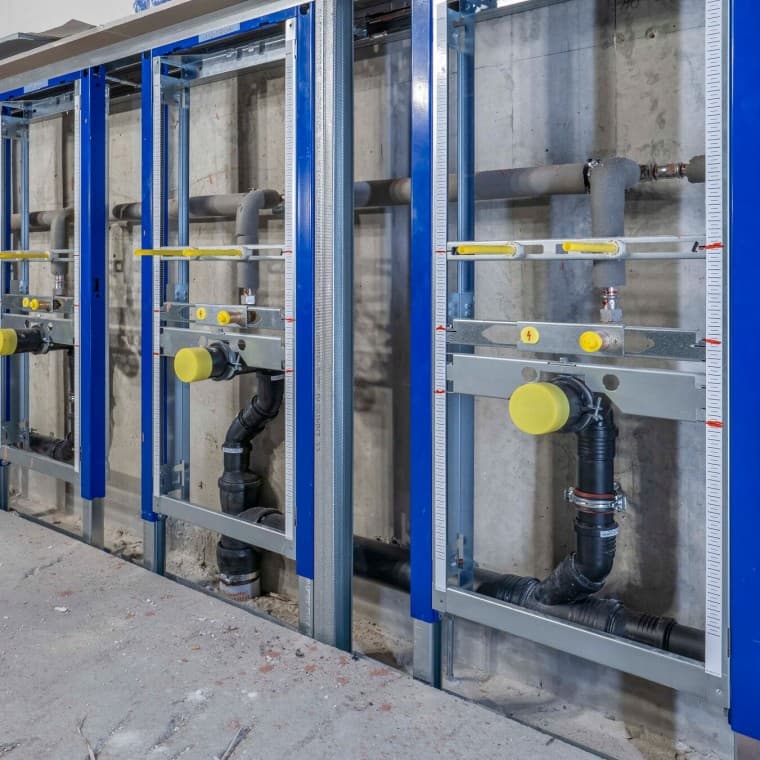

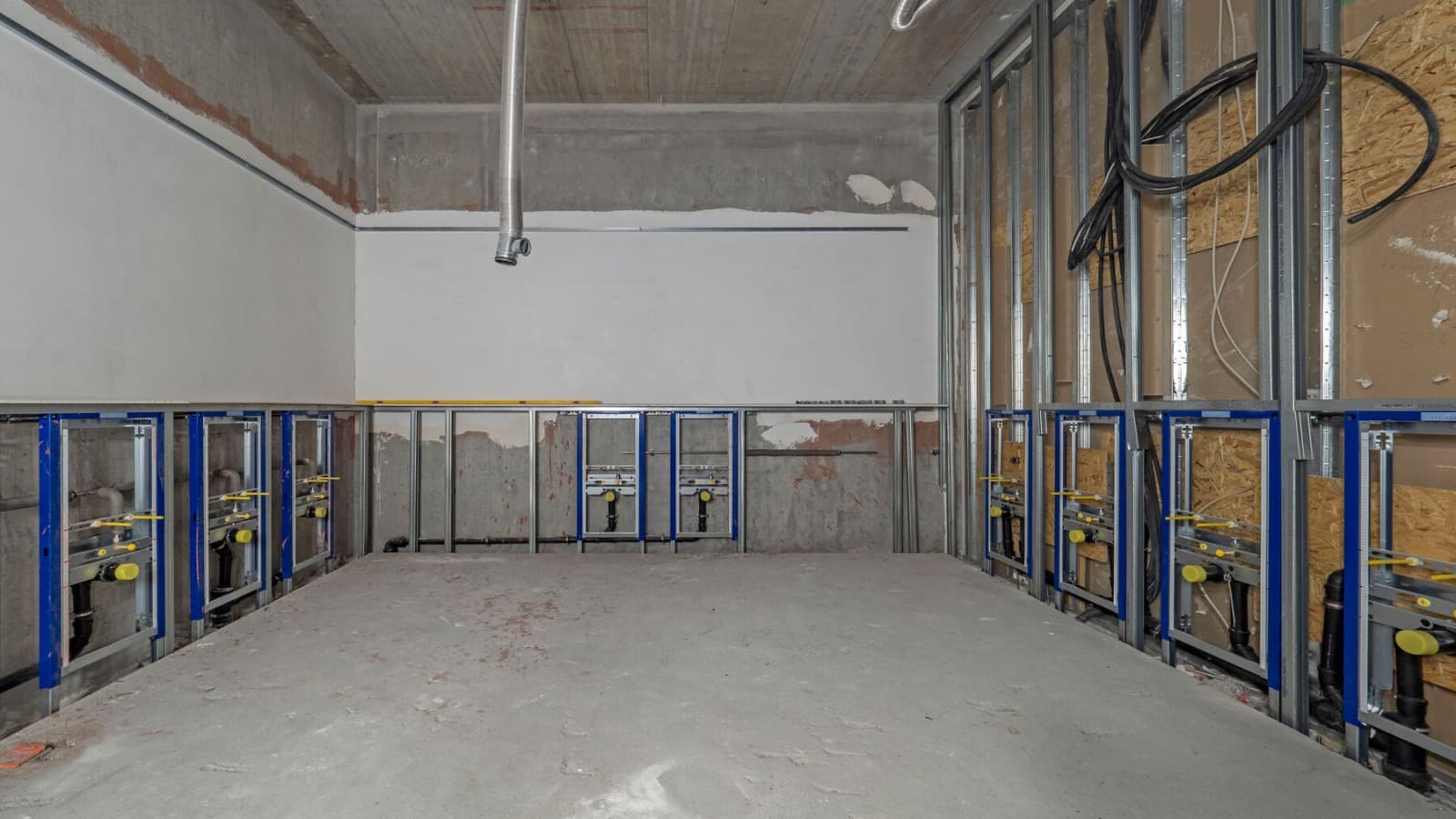

La instalación completa de los inodoros, urinarios y lavabos fue realizada por los fontaneros de SK+TGM GmbH utilizando los bastidores de instalación Geberit Duofix.
Los manuales de instalación de Geberit están bien diseñados y se puede acceder a ellos digitalmente en cualquier momento.

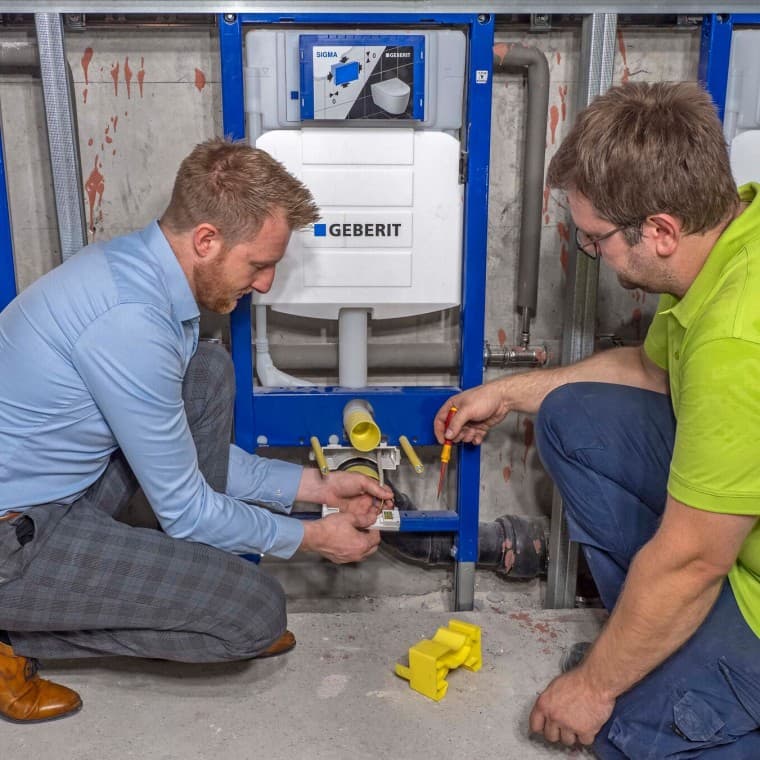

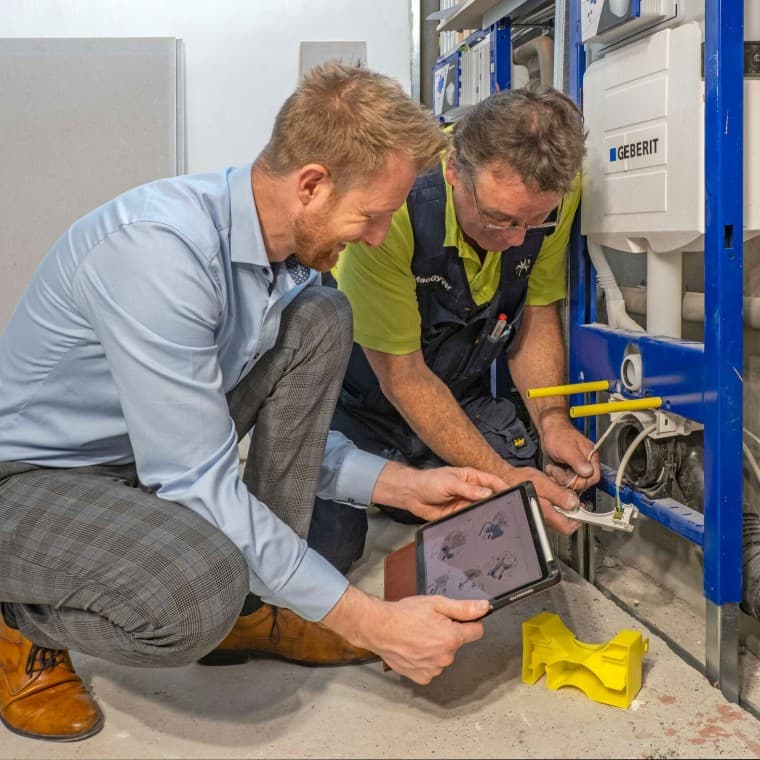

La caja Geberit Power & Connect simplifica el proceso de integración de una conexión eléctrica en el inodoro dentro del bastidor de montaje.
Para controlar las instalaciones sanitarias del pabellón 12, todas las unidades de descarga higiénica, los accesorios electrónicos y los controles de inodoros y urinarios están conectados en red mediante cables.

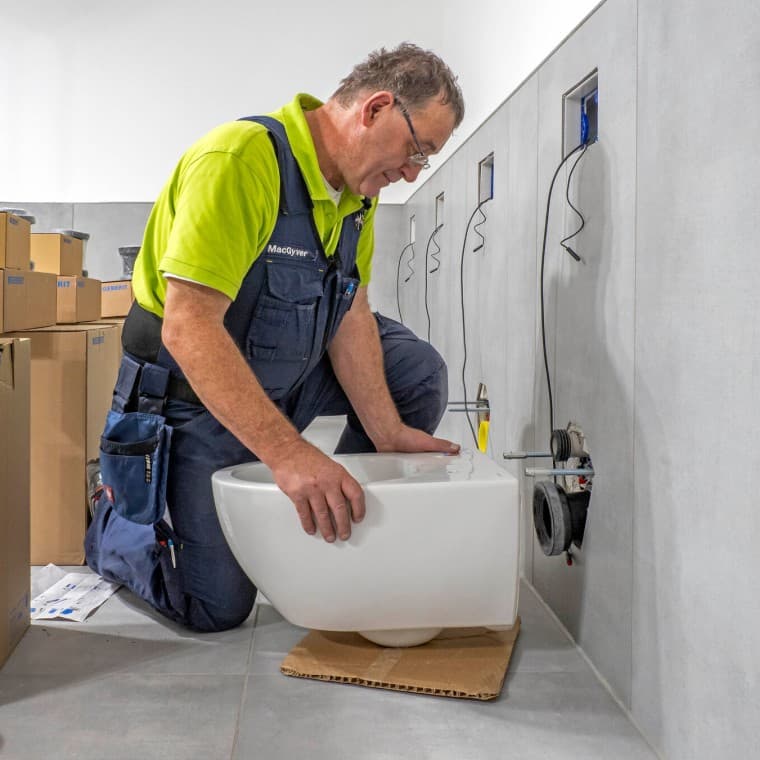

75El innovador sistema de fijación EFF3 hace que la instalación de los inodoros Geberit Acanto sea muy fácil.

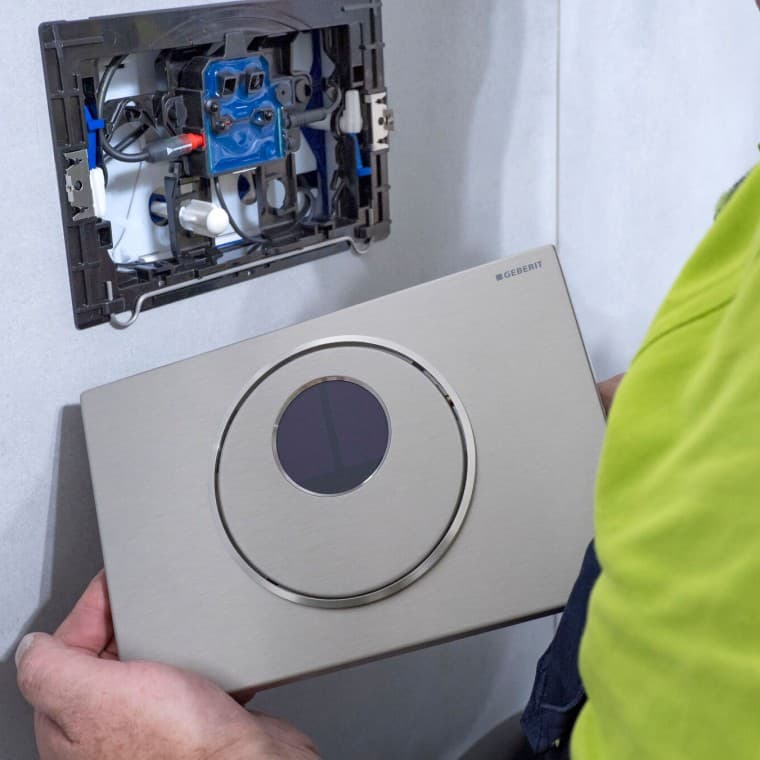

El pulsador Sigma10, fabricado en acero inoxidable, incorpora un control electrónico de descarga del inodoro.
