Geberit PE SuperTube Drenaje de edificios de gran altura optimizado hidráulicamente
Todos los componentes del sistema Geberit PE SuperTube están diseñados para funcionar en perfecta sincronía, lo que permite instalaciones de aguas residuales que ahorran espacio en edificios de gran altura.
Geberit PE SuperTube elimina la necesidad de una tubería de ventilación paralela, lo que libera espacio habitable y en planta.
El uso de tuberías de menor diámetro permite conductos más pequeños, manteniendo una alta capacidad de descarga de 12 l/s con tuberías de 110 mm de diámetro.
Breve resumen de Geberit SuperTube Así funciona el sistema de drenaje
Los sistemas de drenaje convencionales en edificios de gran altura suelen requerir mucho espacio para tuberías de 160 mm de diámetro y tuberías de ventilación secundarias adicionales de 90 mm de diámetro. También se necesita suficiente espacio bajo los falsos techos para que las tuberías horizontales tengan la pendiente adecuada. La capacidad de descarga de un sistema convencional es de 12,4 l/s.
El sistema de drenaje Geberit SuperTube, hidráulicamente optimizado, requiere menos espacio, lo que permite crear espacio habitable y de trabajo adicional. La tecnología Geberit SuperTube genera una columna de aire continua en la bajante de descarga. Esto permite que la columna alcance una capacidad de descarga de 12 l/s con tuberías de menor diámetro (d110) y sin necesidad de ventilación secundaria adicional. Se pueden instalar tuberías horizontales sin pendiente hasta 6 metros.
(Video en inglés).
Herramienta de planificación útil para Geberit PE SuperTube
Geberit BIM
El Plug-in Geberit BIM para Autodesk® Revit® combina todas las herramientas de planificación y cálculo de Geberit, así como el acceso al contenido BIM en una sola aplicación.

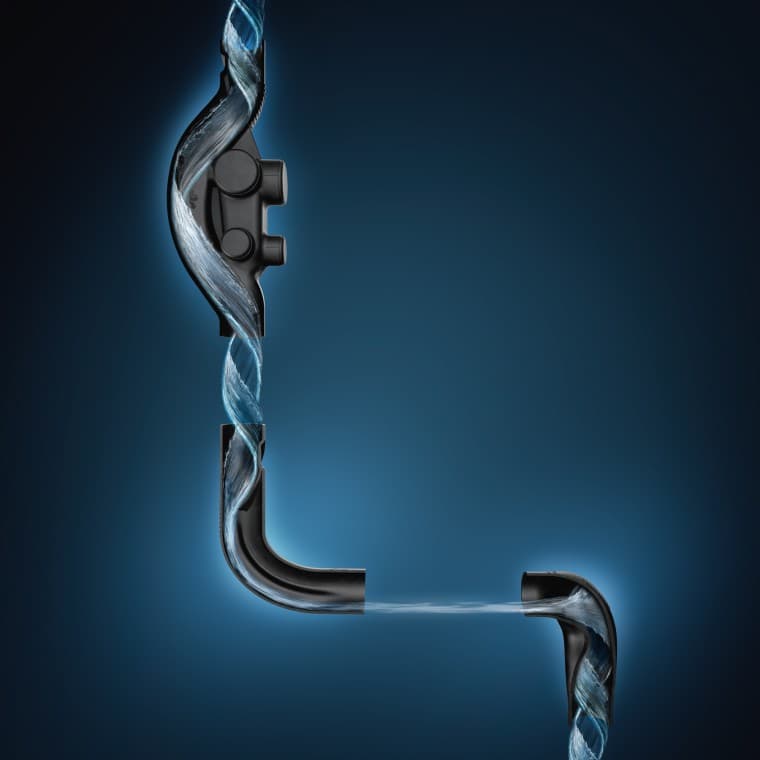

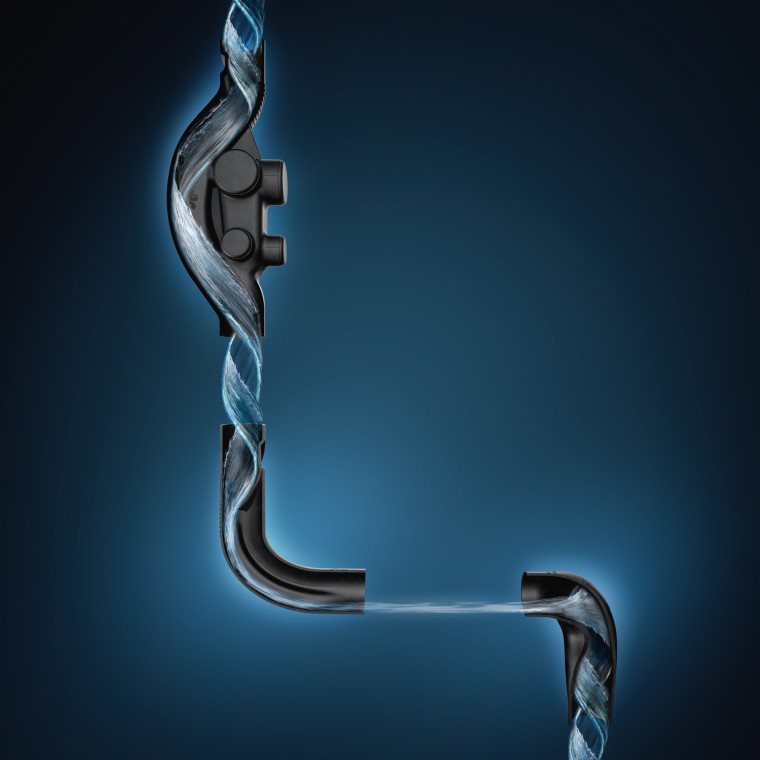

Geberit PE SuperTube accesorios optimizados hidráulicamente
¿Tiene alguna pregunta? Estaremos encantados de ayudarle.
Nuestros especialistas asesoran a todos los profesionales del sector en sus proyectos. Estarán encantados de aconsejarle sobre cómo afrontar mejor sus retos actuales con nuestros productos.
Toda la información técnica de Geberit PE SuperTube en nuestro catálogo de productos
