Geberit Connect Siempre el escenario perfecto
Interconexión sencilla de aparatos sanitarios

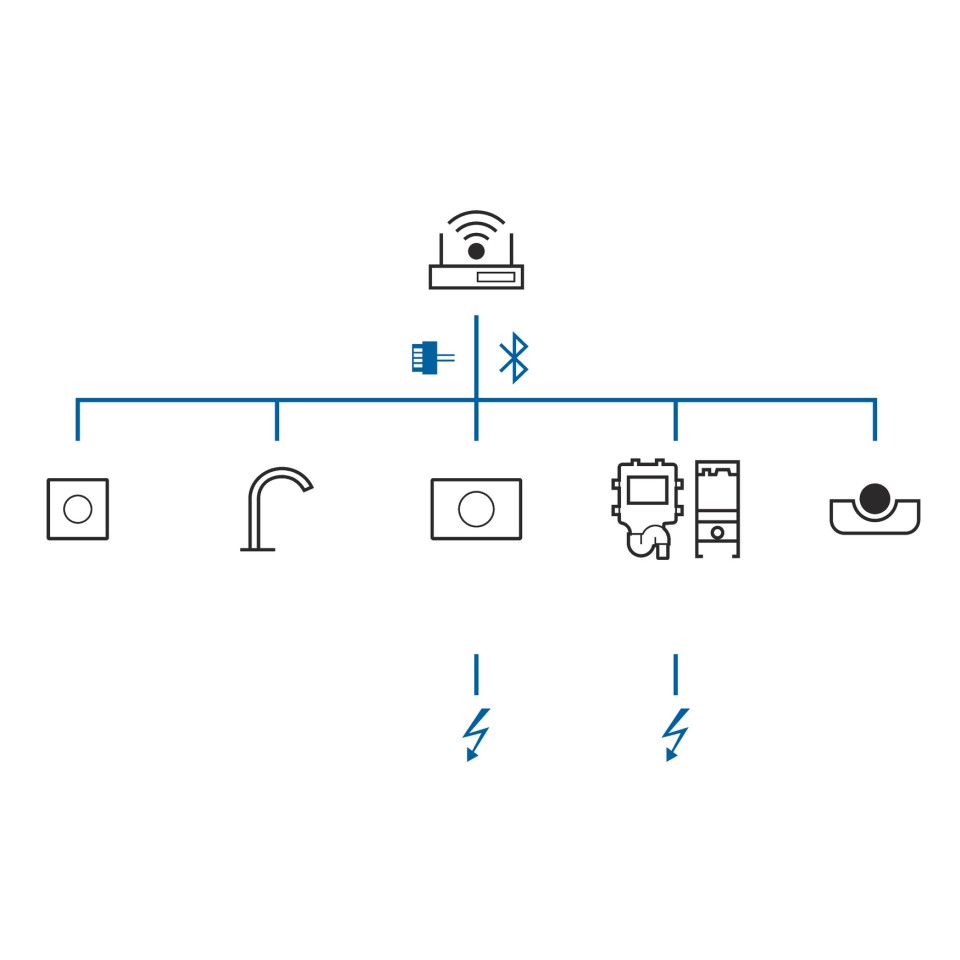

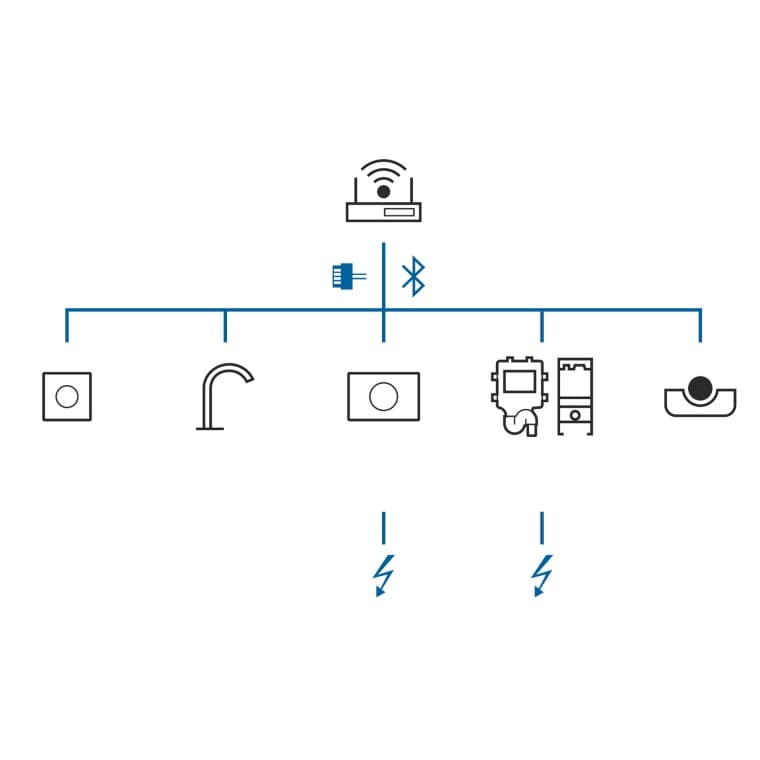

Geberit Connect es una plataforma orientada al futuro para la conexión en red de aparatos sanitarios que permite a los usuarios beneficiarse de un funcionamiento completo y económico de sus instalaciones sanitarias. Una amplia gama de productos Geberit puede integrarse en el sistema en red. Esto significa que puede conectarse a un sistema de automatización de edificios o controlados de forma centralizada a través de Geberit Gateway.
Aplicaciones para instalaciones sanitarias en red
- Gestión de instalaciones: la transparencia de los datos permite simplificar los procesos y reducir los costes operativos.
- Higiene de agua potable: la conexión en red con el sistema de higiene Geberit ayuda a mejorar su funcionamiento y proporciona pruebas de su correcta funcionalidad.
¿Por qué elegir Geberit Connect? Sus ventajas
Bien conectado
Con Geberit Connect, sus instalaciones sanitarias pueden conectarse a un sistema de automatización de edificios.
Vinculado con el futuro
El nivel de conectividad puede organizarse con flexibilidad. También es posible el reequipamiento de dispositivos finales y futuras ampliaciones del panorama de dispositivos.
Disponibilidad a largo plazo
El sistema puede utilizarse durante mucho tiempo gracias a la calidad y disponibilidad a largo plazo de las piezas de repuesto.
Un sistema completo
Todos los componentes del sistema proceden de una única fuente y se basan en las normas existentes. Los productos del sistema están coordinados entre sí.
Aplicación sencilla

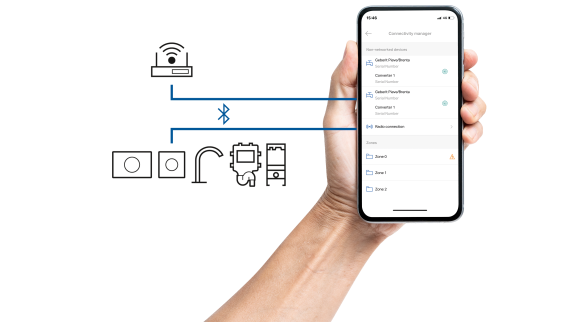

La aplicación Geberit Control facilita las tareas cotidianas de los gestores de instalaciones, técnicos de mantenimiento e instaladores cuando se trata de la puesta en marcha y el manejo.
Para edificios nuevos y reformas
Los locales sanitarios pueden conectarse en red mediante GEBUS en los edificios nuevos y con Bluetooth® en las reformas.
Seguridad
Geberit Gateway y los dispositivos finales disponen de protección por contraseña para que solo los usuarios autorizados puedan acceder a los dispositivos.
De fácil instalación
Todos los componentes necesarios para la conexión en red están totalmente integrados en el mundo de los sistemas Geberit y, por lo tanto, se pueden instalar de forma fácil, segura y rápida.

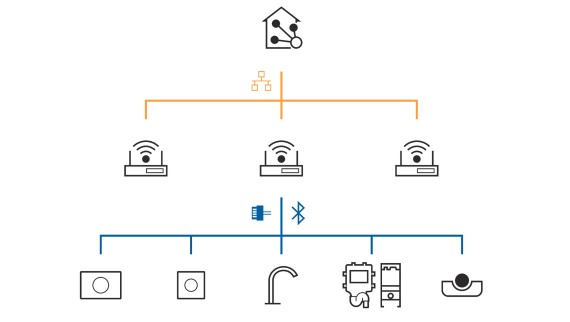

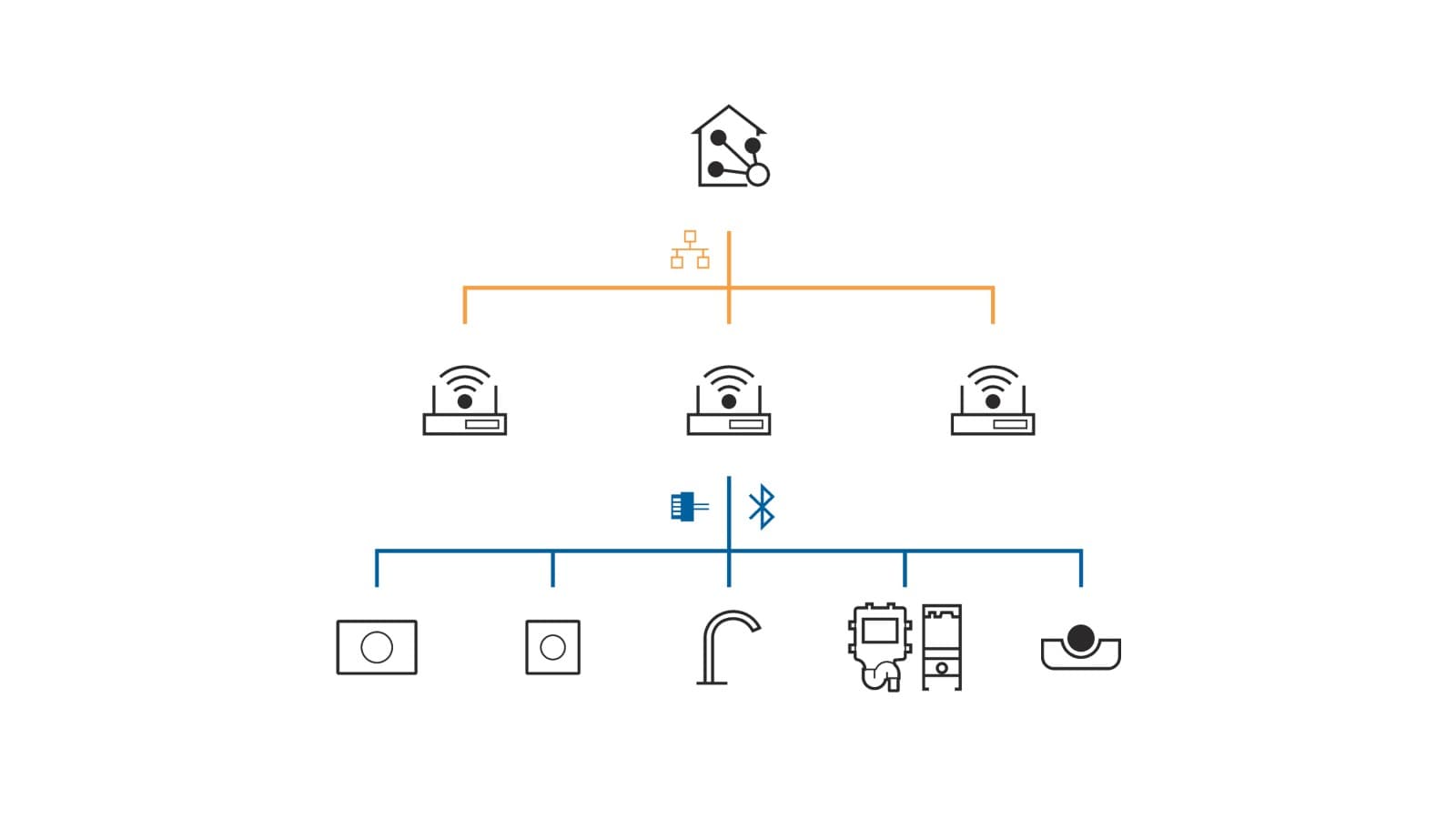

Conexión a un sistema de automatización de edificios
Transparente y fiable
Geberit Connect se adapta de forma óptima a los requisitos de una solución de gestión de edificios centralizada, transparente y segura. La información de referencia para la integración en un sistema de automatización de edificios está disponibles para Geberit Gateway y todos los dispositivos finales. Además, la evaluación de los datos y el control de las funciones pueden programarse directamente desde el sistema.
Conexión LAN
Una o varias pasarelas pueden integrarse en un sistema de automatización de edificios a través de LAN.

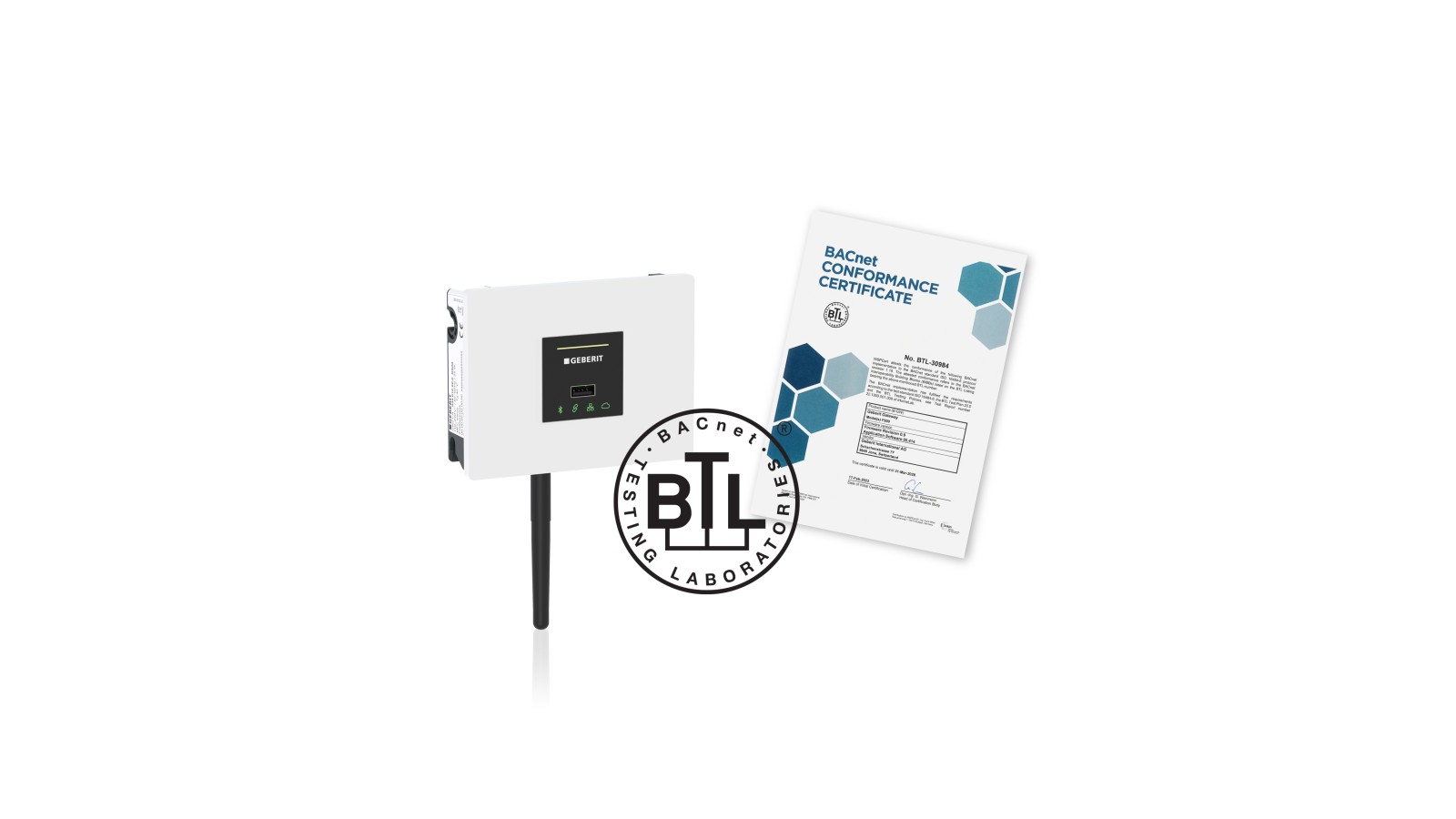

Los objetos BACnet de Geberit cuentan con la certificación BTL
Para garantizar una integración perfecta de los objetos BACnet en el sistema de automatización del edificio, es esencial que los objetos BACnet cumplan la norma general. BACnet Testing Laboratories (BTL) lo somete a pruebas de conformidad e interoperabilidad de acuerdo con el paquete de pruebas estándar del sector.
El uso de productos con certificación BTL ayuda a minimizar el tiempo y los costes de integración en un sistema de automatización de edificios. También proporcionan una base sólida para futuras mejoras y ampliaciones del sistema.
La interfaz BACnet Geberit Gateway ha sido certificada por BTL.
Enlace a Geberit Gateway en la lista BTL de productos probados
Objetos BACnet para la integración en el sistema de automatización de edificios
Se requiere un archivo EDE (Intercambio de datos de ingeniería) para la integración en un sistema de automatización de edificios a través de BACnet/IP. El archivo EDE contiene todos los objetos BACnet de Geberit Gateway y los dispositivos finales asignados, que están agrupados por zonas. El fichero EDE se genera tras la puesta en marcha y puede descargarse en formato CSV a través de la aplicación Geberit Control y Geberit Gateway.
Las tablas siguientes muestran una vista general de los objetos BACnet disponibles para cada dispositivo final que pueden consultarse en el archivo EDE. Encontrará descripciones más detalladas, con nombres de objetos, tipos e instancias, en la sección del manual del sistema.
Objetos BACnet de los dispositivos finales conectados Vista general
Objetos BACnet para información
| Grupo* | Geberit Gateway | Sistemas de descarga de urinarios | Grifos electrónicos para lavabos | Sistemas de descarga para inodoros: | Descargas higiénicas | Sensor GEBUS | |
|---|---|---|---|---|---|---|---|
| Número de serie del dispositivo final | X | X | X | X | X | X | |
| Designación de la zona a la que el dispositivo final o Geberit Gateway se asigna | X | X | X | X | X | X |
*Posibilidad de agrupar productos del mismo tipo o todo el local sanitario. Esto puede reducir el número de objetos BACnet que hay que integrar y, por tanto, ahorrar tiempo y costes
Objetos BACnet para el estado del dispositivo final
| Grupo* | Geberit Gateway | Sistemas de descarga de urinarios | Grifos electrónicos para lavabos | Sistemas de descarga para inodoros: | Descargas higiénicas | Sensor GEBUS | |
|---|---|---|---|---|---|---|---|
| Estado de conectividad del dispositivo final: Normal / no disponible | X | X | X | X | X | X | |
| Geberit Gateway muestra información | X | X | |||||
| El dispositivo final o Geberit Gateway muestra una advertencia | X | X | X | X | X | X | X |
| El dispositivo final o el Geberit Gateway muestra un fallo o error | X | X | X | X | X | X | X |
| El dispositivo final indica un fallo grave o un error irreparable | X | X | |||||
| Batería del dispositivo final casi agotada | X | X | X | X | |||
| El dispositivo final está en uso | X | X | X | X | X | X | X |
| Electroválvula del dispositivo final abierta. Electroválvula V1 o electroválvula V2 abierta para descargas higiénicas. | X | X | X | X | X | ||
| El sensor de contrapresión de una descarga higiénica informa de la contrapresión | X | X | |||||
| Número de usos del dispositivo final | X | X | X | X | |||
| Número de descargas del dispositivo final | X | X | X | X | X | ||
| Número de descargas de una descarga higiénica con electroválvula V2 | X | X | |||||
| Número de descargas automáticas de un inodoro | X | X | |||||
| Número de descargas manuales de un inodoro | X | X | |||||
| Número de descargas completas de un inodoro | X | X | |||||
| Número de descargas parciales de un inodoro | X | X | |||||
| Número de descargas de intervalo de un dispositivo final | X | X | X | X | X | ||
| Número de descargas de un dispositivo final accionado por programas de descarga interna de dispositivos | X | X | X | X | X | ||
| Número de descargas de una descarga higiénica con electroválvula V2, accionada por programas de descarga interna del dispositivo | X | X | |||||
| Consumo de agua del dispositivo final. Para descargas higiénicas: válvula 1 o válvula 2 | X | X | X | X | X | ||
| Temperatura actual del agua. Para descargas higiénicas: válvula 1 o válvula 2 | X | X | |||||
| Caudal actual. Para descargas higiénicas: válvula 1 o válvula 2 | X | X |
*Posibilidad de agrupar productos del mismo tipo o todo el local sanitario. Esto puede reducir el número de objetos BACnet que hay que integrar y, por tanto, ahorrar tiempo y costes
Objetos BACnet para controlar los dispositivos finales
| Grupo* | Geberit Gateway | Sistemas de descarga de urinarios | Grifos electrónicos para lavabos | Sistemas de descarga para inodoros: | Descargas higiénicas | Sensor GEBUS | |
|---|---|---|---|---|---|---|---|
| Localiza un dispositivo final o un Geberit Gateway | X | X | X | X | X | X | |
| Dispositivo final: Desactiva la interfaz Bluetooth®. Geberit Gateway: Desactiva todas las interfaces de radio | X | X | X | X | X | X | |
| Abre la electroválvula del dispositivo final hasta que se alcanza el volumen de agua especificado. Para descargas higiénicas: válvula 1 o válvula 2 | X | X | X | X | |||
| Acciona un proceso de lavado en el dispositivo final | X | X | |||||
| Determina el tiempo de descarga de los urinarios | X | X | |||||
| Activa y desactiva el modo limpieza | X | X | X | X |
*Posibilidad de agrupar productos del mismo tipo o todo el local sanitario. Esto puede reducir el número de objetos BACnet que hay que integrar y, por tanto, ahorrar tiempo y costes
¿Tiene alguna pregunta? Póngase en contacto con nosotros

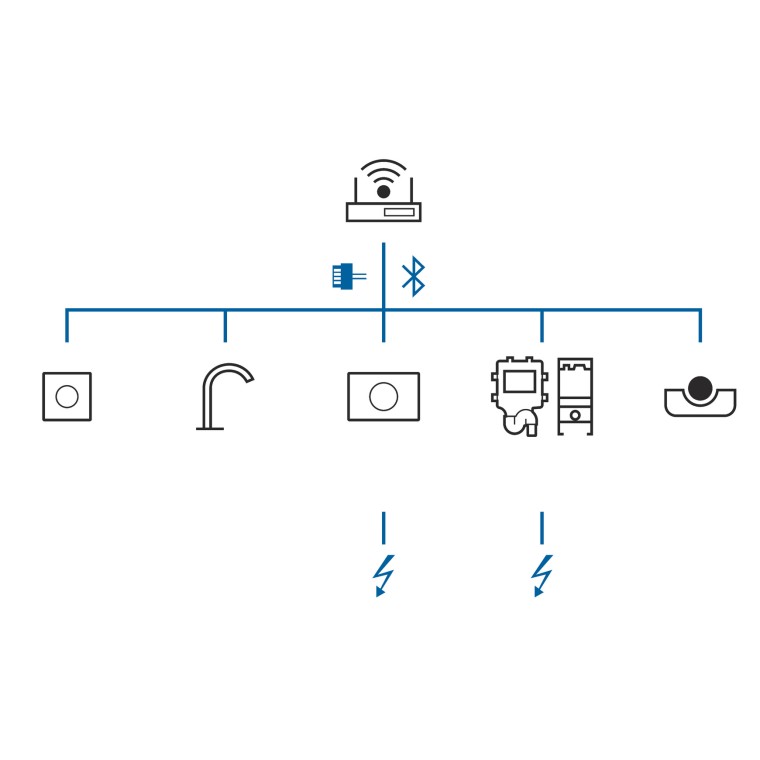

Componentes del sistema para la conectividad Haga clic en los puntos azules
Planificación, instalación y puesta en marcha Todo lo que necesita saber sobre el funcionamiento la conectividad del sistema
Planificación sencilla
Los dispositivos finales Geberit Connect, como grifos electrónicos para lavabo, sistema de descarga para urinarios o sistema de descarga para inodoros, se conectan a Geberit Gateway mediante un cable Geberit Bus (cable GEBUS) o Bluetooth®. También es posible el funcionamiento mixto (cable GEBUS/Bluetooth®).
Ventajas para el proyectista de sanitarios:
- Todos los datos, productos e información de planificación proceden de la misma fuente
- Transmisión de datos fiable con Geberit Bus (GEBUS)
- Se pueden conectar hasta 30 dispositivos finales a través de Geberit Gateway mediante GEBUS
- Posibilidad de reequipamiento de Geberit Connect
- Se pueden conectar hasta 10 dispositivos finales a Geberit Gateway mediante Bluetooth (solución de reequipamiento)

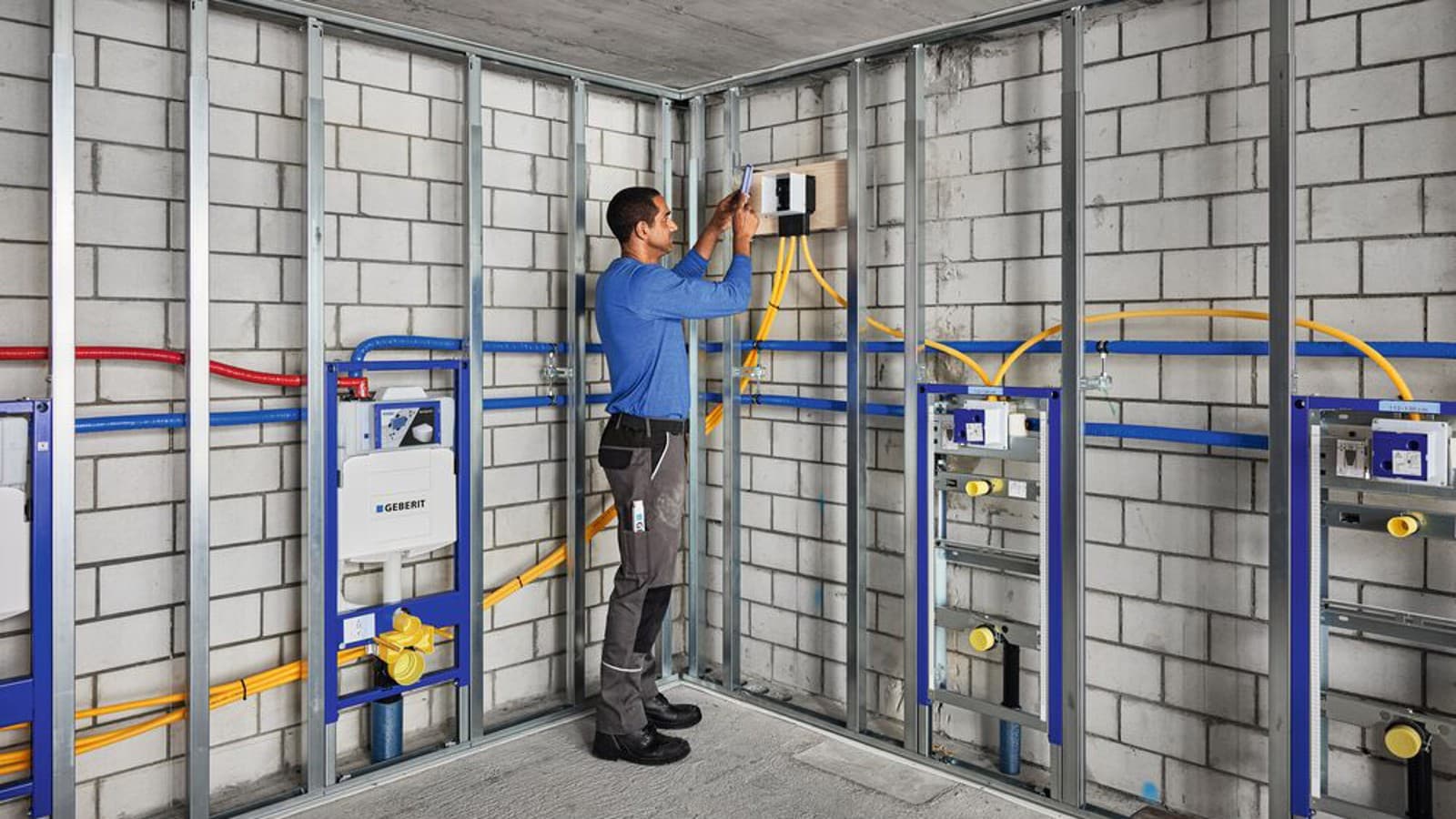

Instalación familiar
Geberit Connect es fácil de instalar en términos de ingeniería sanitaria y eléctrica, ya que utiliza elementos Geberit conocidos y se adapta perfectamente al proceso de instalación probado.

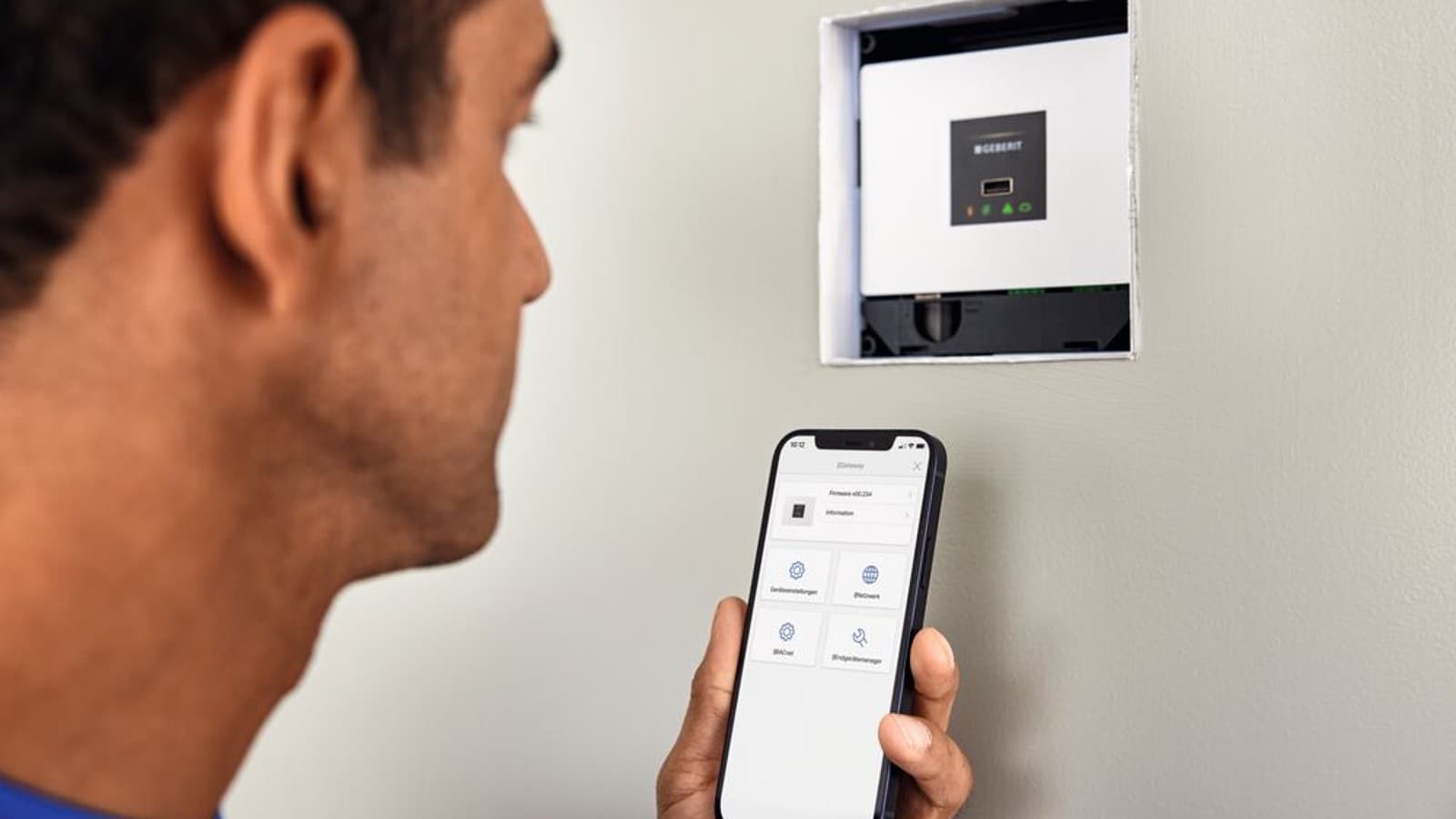

Puesta en marcha
Con la aplicación Geberit Control, la pasarela y los aparatos asociados pueden manejarse en unos pocos pasos. La puesta en marcha es sencilla y se realiza de forma centralizada en la pasarela, lo cual ahorra tiempo.
Los usuarios pueden acceder a los siguientes protocolos y documentación directamente en la aplicación Geberit Control para garantizar una puesta en marcha y un manejo sin problemas:
- Documentación BACnet: integración de dispositivos finales en un sistema de automatización de edificios
- Entrega con la lista de dispositivos finales, ajustes, contraseñas, etc. para el sistema Geberit Connect
Configuración de la interfaz con la automatización del edificio:
La aplicación Geberit Control se utiliza para activar y configurar la interfaz BACnet/IP. Esto hace que los objetos BACnet/IP de la red estén disponibles para la automatización del edificio.
Manejo
Funcionamiento sencillo de las instalaciones
Acceso a un dispositivo final directamente desde el dispositivo o de forma centralizada con Geberit Gateway.
- Configuración del dispositivo final
- Lectura de la información del dispositivo
Leer los registros de descarga y eventos de los dispositivos finales
Los registros de descargas y eventos pueden leerse para cada dispositivo final con un smartphone. Estos datos pueden exportarse para facilitar el análisis o la documentación.
Solución rápida de problemas
El estado de cada dispositivo final conectado se muestra en la aplicación Geberit Control. En caso de avería, se muestran los detalles junto con la correspondiente descripción del posible problema.
Inversión adicional para conectar en red un local sanitario Esfuerzo adicional mínimo para un futuro mejor

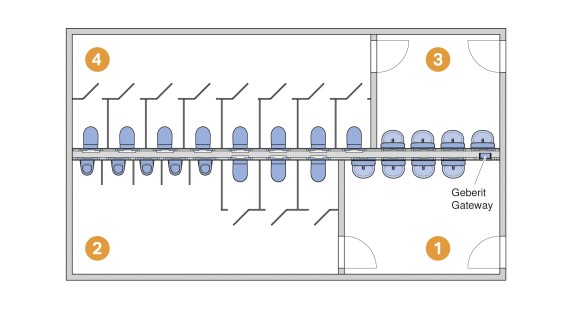

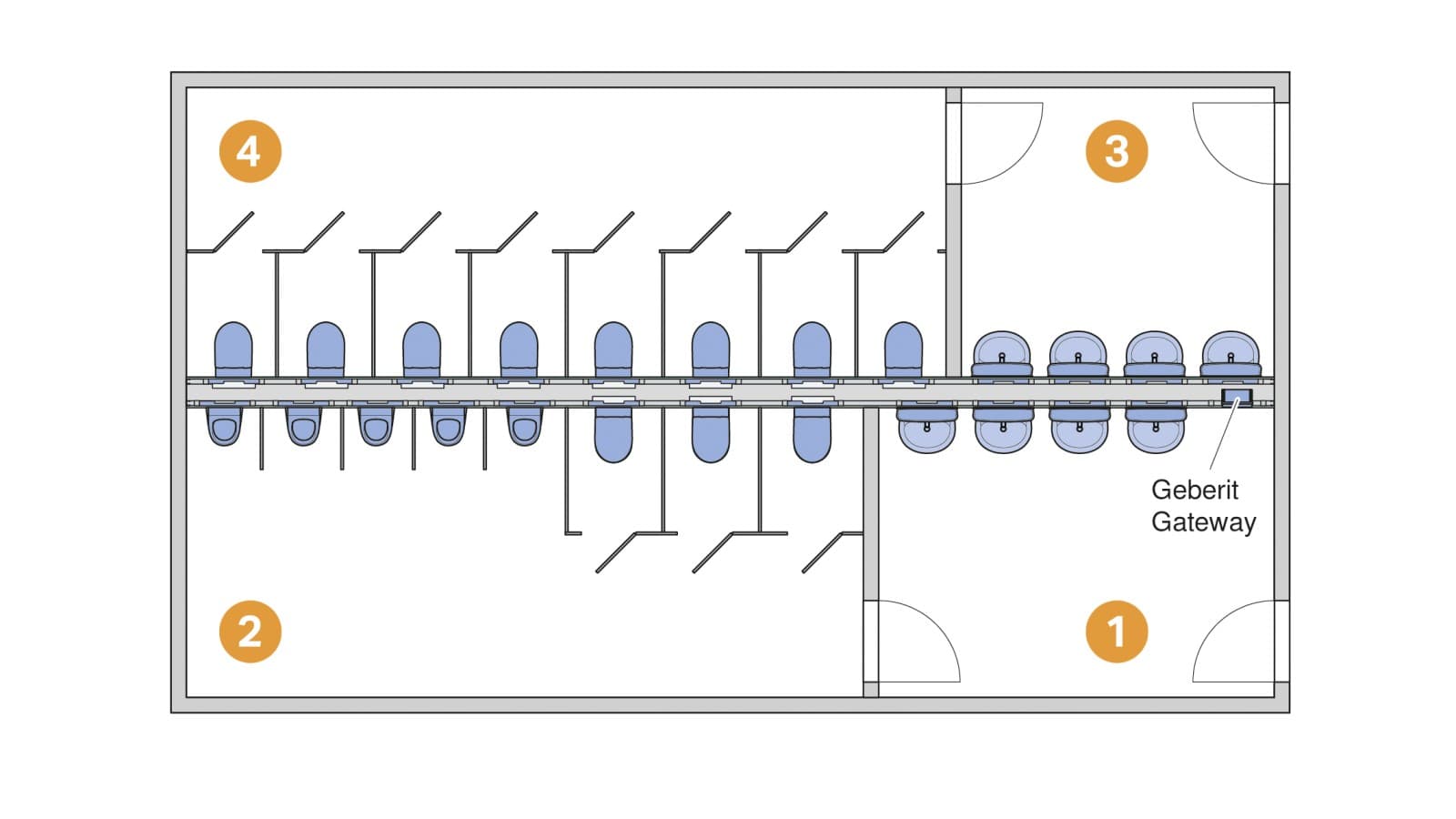

Ejemplo práctico 1. Conexión por cable
Zona 1: Antesala del WC masculino;
Zona 2: WC masculino.
Zona 3: Antesala del WC femenino;
Zona 4: WC femenino

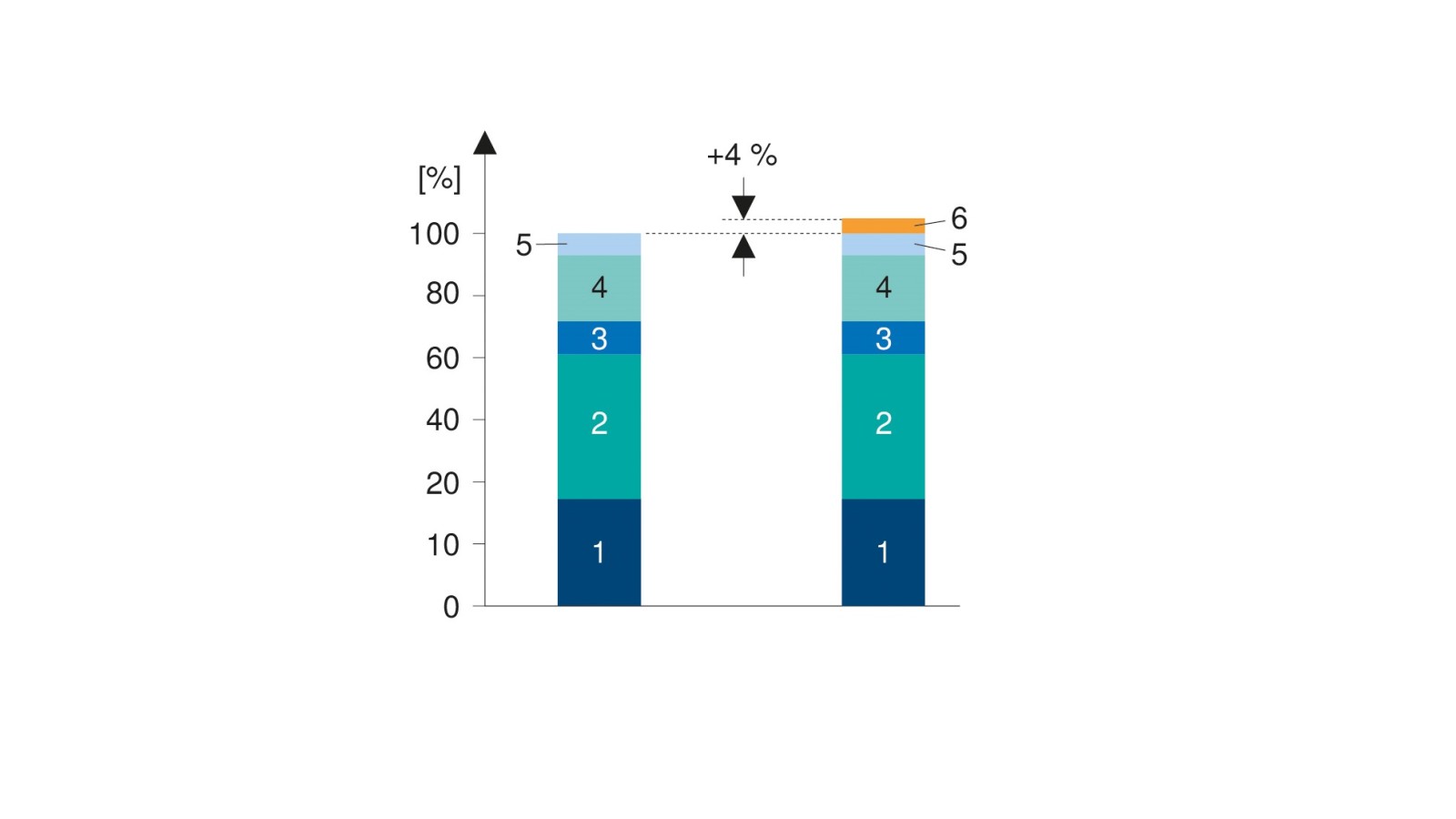

1: Instalación sanitaria;
2: Yeso, pintura y ebanistería;
3: Instalación eléctrica;
4: Azulejos;
5: Varios;
6: Geberit Connect
Este ejemplo pone de manifiesto los costes adicionales de la interconexión por cable de un local sanitario de precio medio. Se refiere a una instalación de baños para hombres y mujeres en un estadio deportivo. Los consumidores, como los sistemas de descarga para inodoros, los sistemas de descarga para urinarios y los grifos electrónicos para lavabos, se conectan a la pasarela por cable (GEBUS).
En este ejemplo, los costes adicionales de los materiales extra y los trabajos de instalación necesarios para conectar en red los locales sanitarios son menos del 5 % del gasto total. Esto demuestra que los edificios pueden modernizarse durante toda su vida útil con un coste adicional bajo.
El manual del sistema Geberit Connect (4.9 MB) incluye este ejemplo junto con una descripción de todos los detalles.

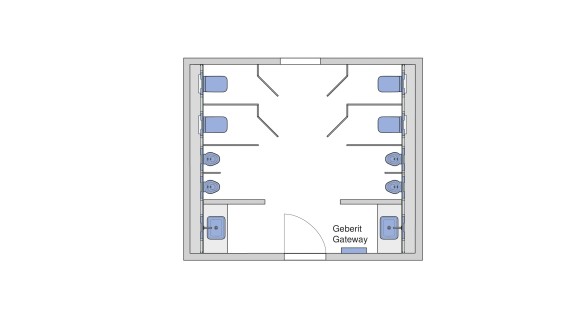

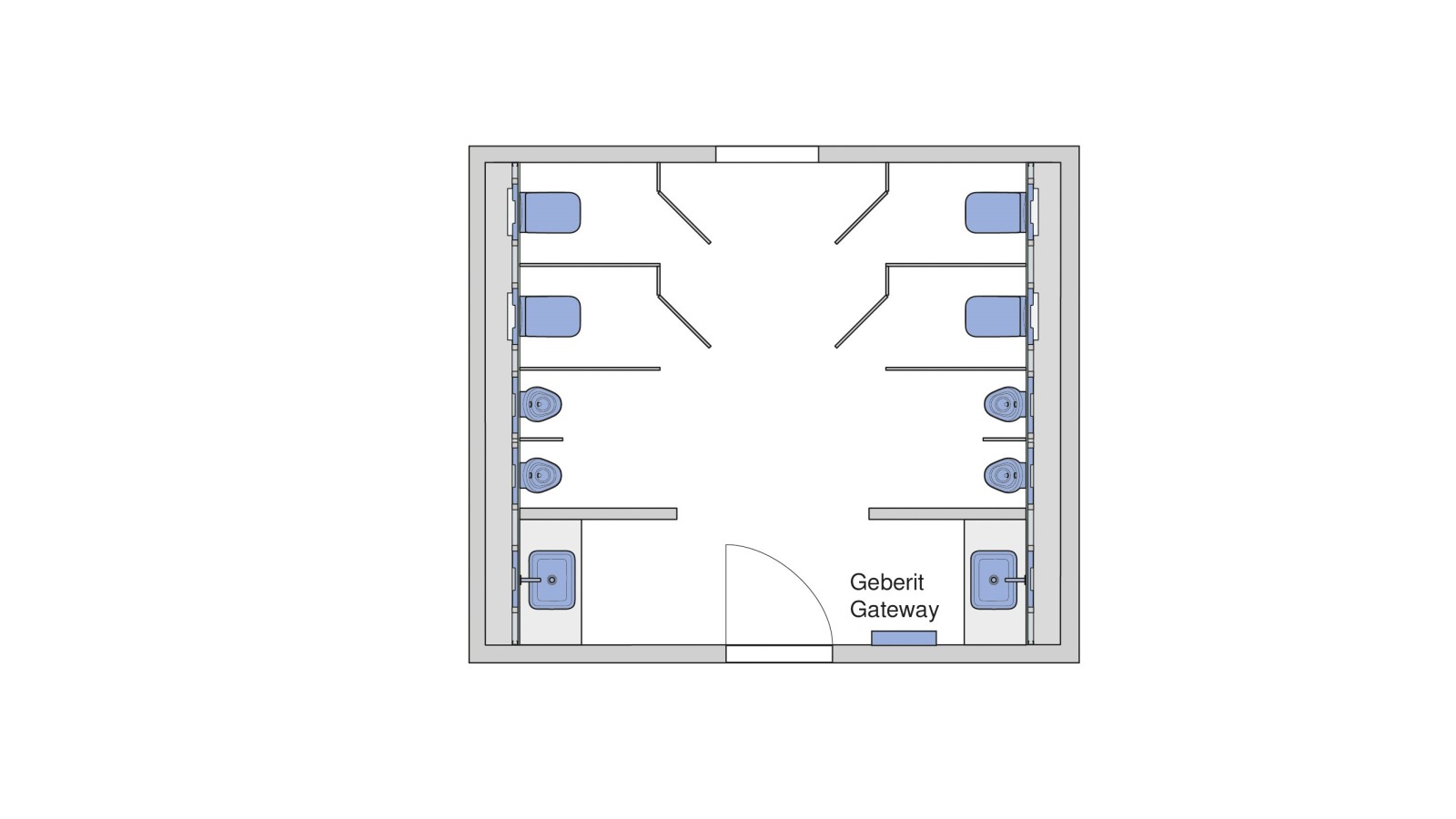

Ejemplo práctico 2: Redes inalámbricas
WC masculino

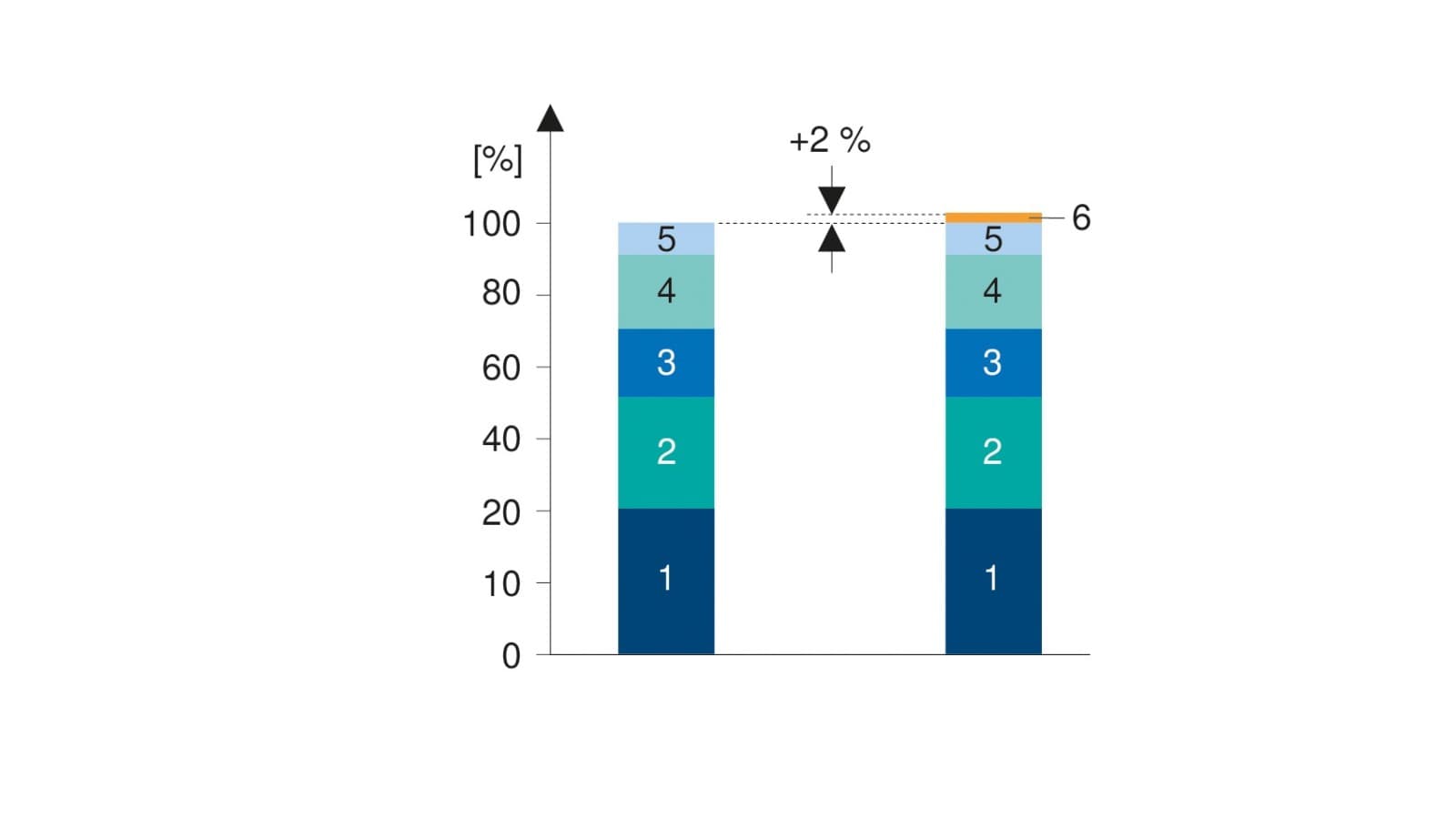

1: Instalación sanitaria;
2: Yeso, pintura y ebanistería;
3: Instalación eléctrica;
4: Azulejos;
5: Varios;
6: Geberit Connect
Este ejemplo muestra un baño de caballeros en un edificio de oficinas o administrativo. Dado que los aparatos sanitarios individuales no disponen de servicio de red, se utilizan dispositivos finales Geberit Connect que funcionan por pilas. La conexión con Geberit Gateway se establece a través de Bluetooth®, por lo que no es necesario tender cables adicionales para el GEBUS.
En este ejemplo, los costes adicionales de los materiales extra y los trabajos de instalación necesarios para conectar en red los locales sanitarios son menos del 2% del gasto total. Esto demuestra que los edificios pueden modernizarse durante toda su vida útil con un coste adicional bajo.
El manual del sistema Geberit Connect (4.9 MB) incluye este ejemplo junto con una descripción de todos los detalles.

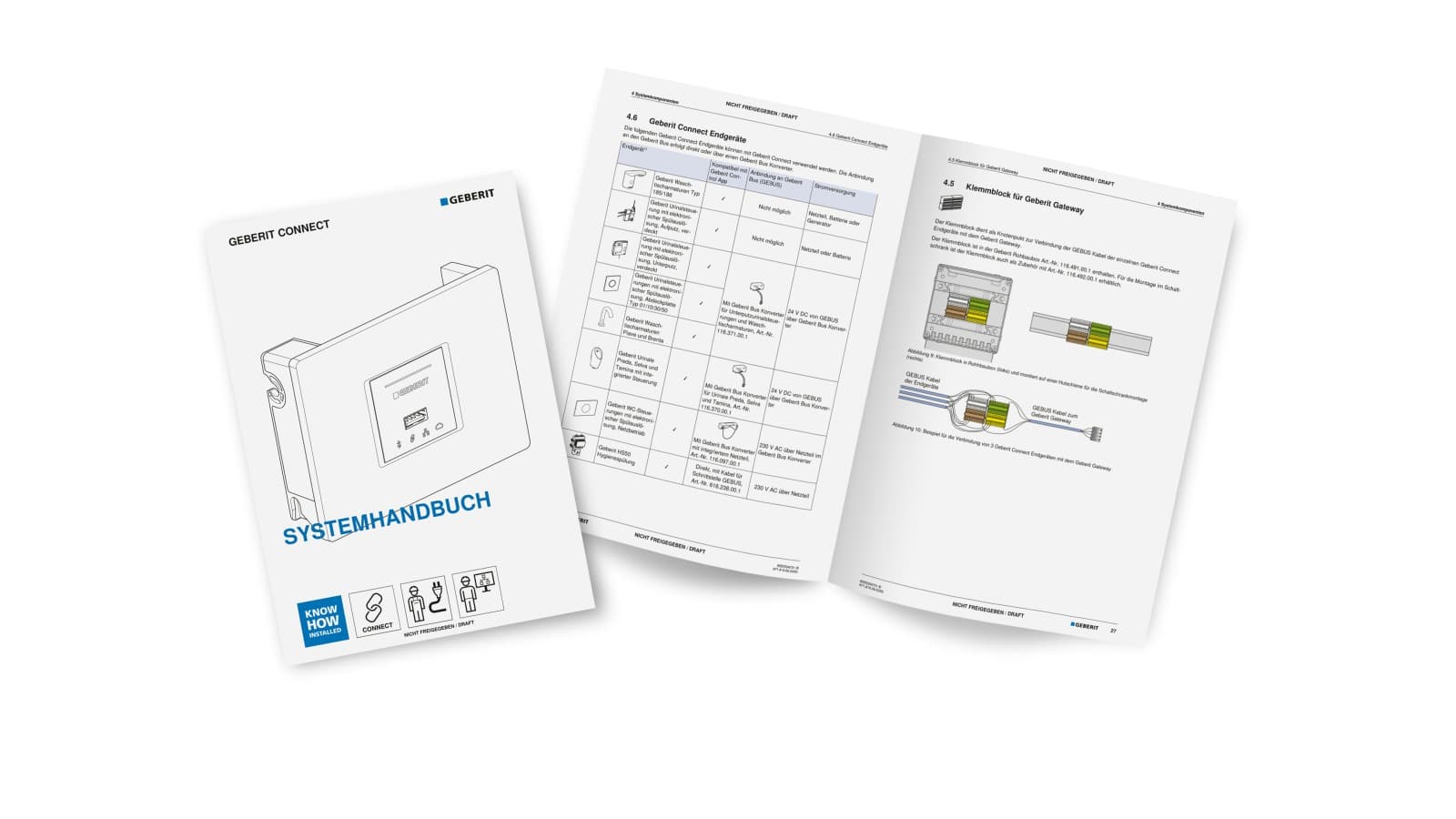

El manual del sistema Geberit Connect Todo lo que necesita saber sobre conectividad
El manual del sistema explica cómo conectar todos los dispositivos compatibles con Geberit Connect. El manual del sistema incluye los siguientes capítulos.
- Visión general del sistema
- Componentes del sistema
- Planificación: Normas de planificación, división en zonas, conexión de dispositivos finales y ejemplos prácticos
- Puesta en marcha: Seguimiento del proceso, conexión de dispositivos, finalización de la puesta en marcha
- Manejo: Manejo de dispositivos, actualización de firmware, mantenimiento de dispositivos
- Eliminación de deshechos
