28 pisos sin tubería de ventilación secundaria Edificio residencial de gran altura DS 90 en Viena (AT)

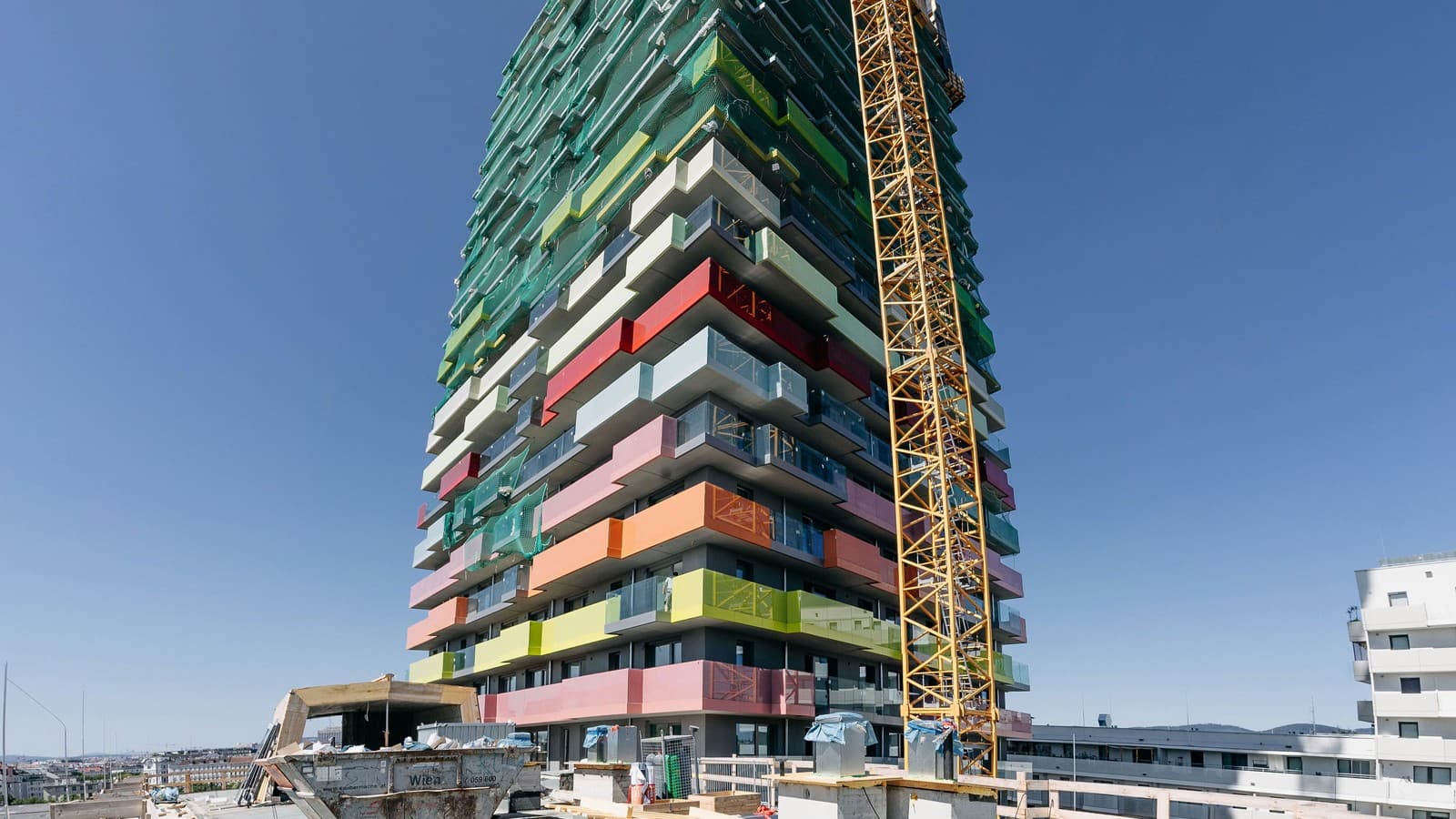

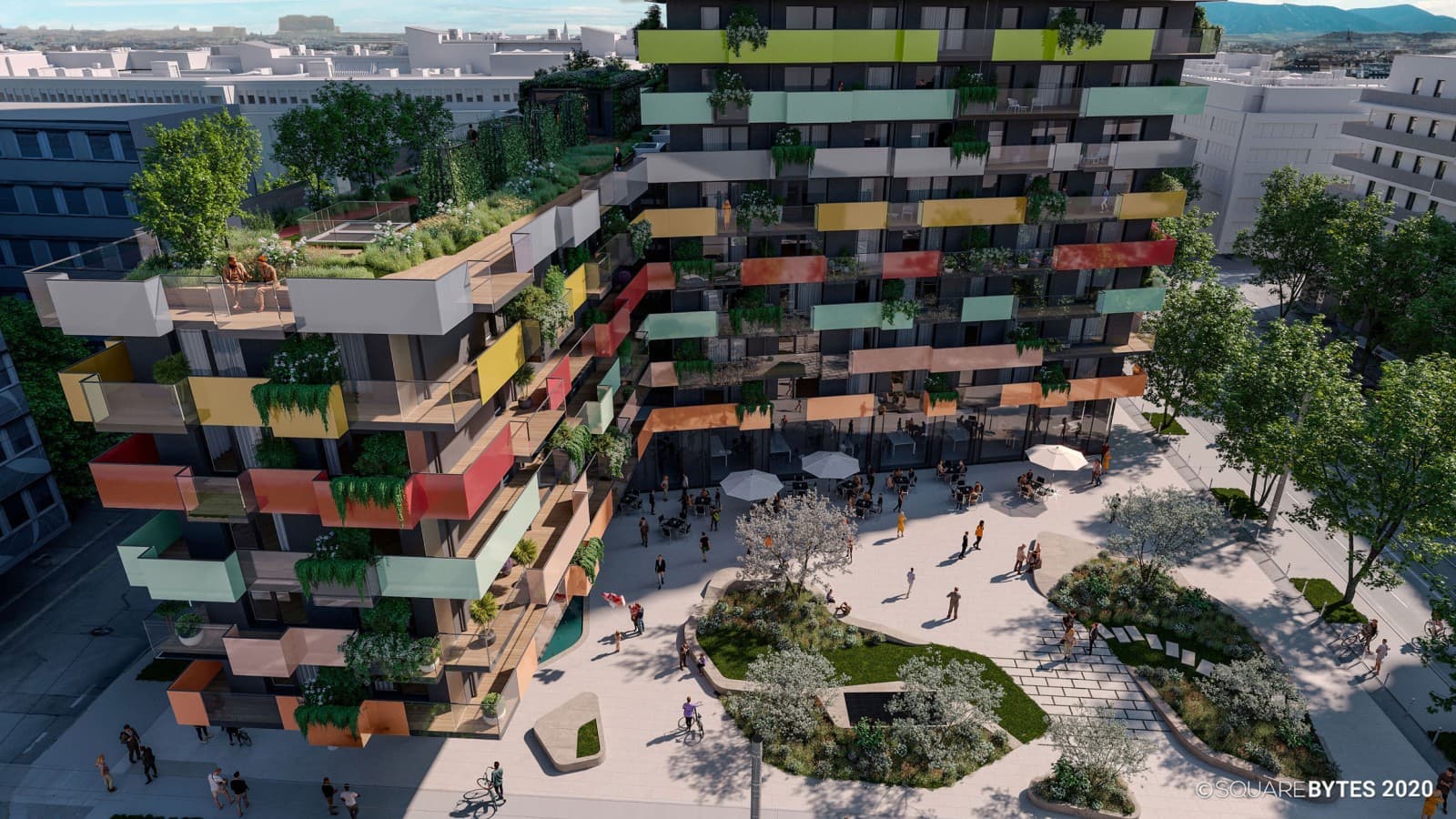

El llamativo rascacielos residencial DS 90, con sus 262 pisos y 120 apartamentos con servicios, está ubicado en el nuevo barrio Nordwestbahnhof de Viena.
El Grupo S+B gestiona el proyecto y está construyendo aquí un prestigioso edificio para su nuevo propietario, Greystar.
Todo el edificio será de bajo consumo energético. La calefacción y la refrigeración se realizarán mediante losas radiantes termoactivas. Los paneles fotovoltaicos en la azotea generarán parte de la electricidad necesaria.
Este proyecto ha supuesto la primera utilización del sistema de drenaje Geberit Silent-Pro SuperTube, de alto aislamiento acústico, que no requiere derivaciones.
Descripción del proyecto
Rascacielos residencial de 28 pisos
El edificio, con 382 viviendas en 28 pisos, impone exigencias adicionales al sistema de drenaje.
Geberit Silent-Pro SuperTube como solución
Gracias a la tecnología SuperTube, el sistema de drenaje se pudo instalar ahorrando espacio. Las tuberías, con un alto nivel de aislamiento acústico, garantizan un ambiente tranquilo.

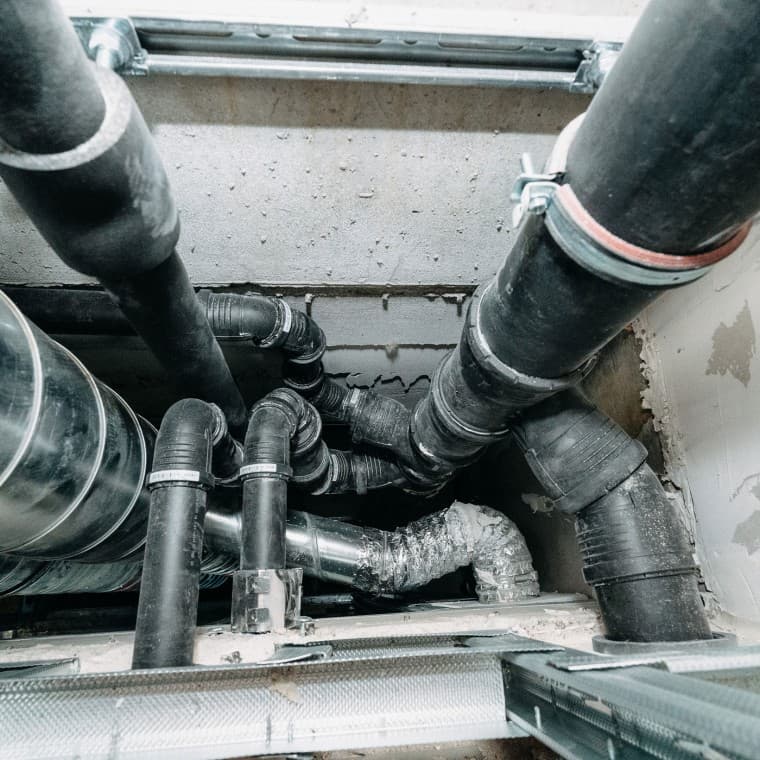

Solo una línea por conducto

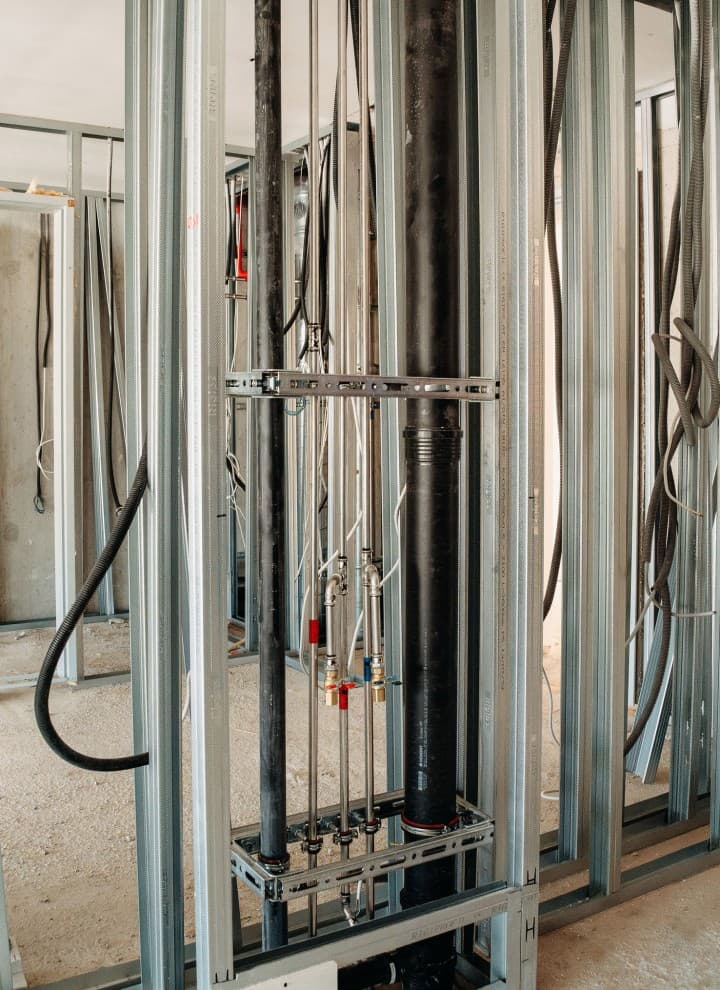

Solo se requiere una línea de desagüe por conducto, que drena todos los baños y aseos conectados a él. No se necesita tubería de ventilación secundaria.
Ganancia de espacio en altura

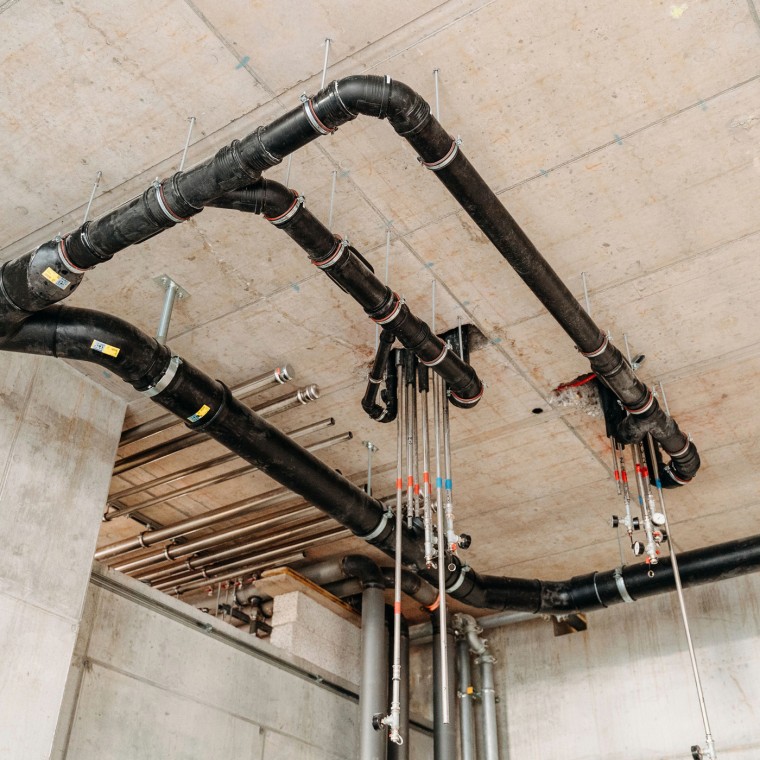

1,5 metros más de espacio en altura en la zona de las tuberías colectoras con conexión a la tubería de alcantarillado en la zona de entrada.
Testimonio del cliente
“Con un sistema de drenaje convencional, se habría perdido hasta 1,5 metros de altura en la zona de entrada debido a la inclinación necesaria del tubo de descarga. Gracias a Geberit Silent-Pro SuperTube, este tubo ahora puede discurrir horizontalmente hasta seis metros y solo entonces requiere una pendiente.”
Andreas Keck, S+B Group Project Manager
¿Tiene un proyecto similar? Encontraremos la solución adecuada para usted.
El resumen Drenaje de un edificio residencial de gran altura
Debido al número de plantas y la altura, el sistema de drenaje del edificio residencial DS 90 planteó diversas exigencias a la tecnología de aguas residuales:
- Alta capacidad de drenaje debido a la gran cantidad de baños y aseos.
- Una línea de derivación adicional debido a las zonas de conexión prohibidas en el área del cambio de dirección.
- Una pendiente para las tuberías colectoras.
Con un sistema de drenaje convencional, el cumplimiento de estos altos estándares habría sido prácticamente imposible.
La solución Geberit Geberit Silent-Pro SuperTube
Junto con la constructora ESW Gebäudetechnik, S+B Group optó por el nuevo sistema de drenaje Geberit Silent-Pro SuperTube. Ofrece ventajas inigualables, especialmente en edificios residenciales de muchas plantas:
- Independientemente de la altura del edificio y el número de viviendas, solo se necesita una línea por conducto, sin necesidad de tubería de ventilación secundaria.

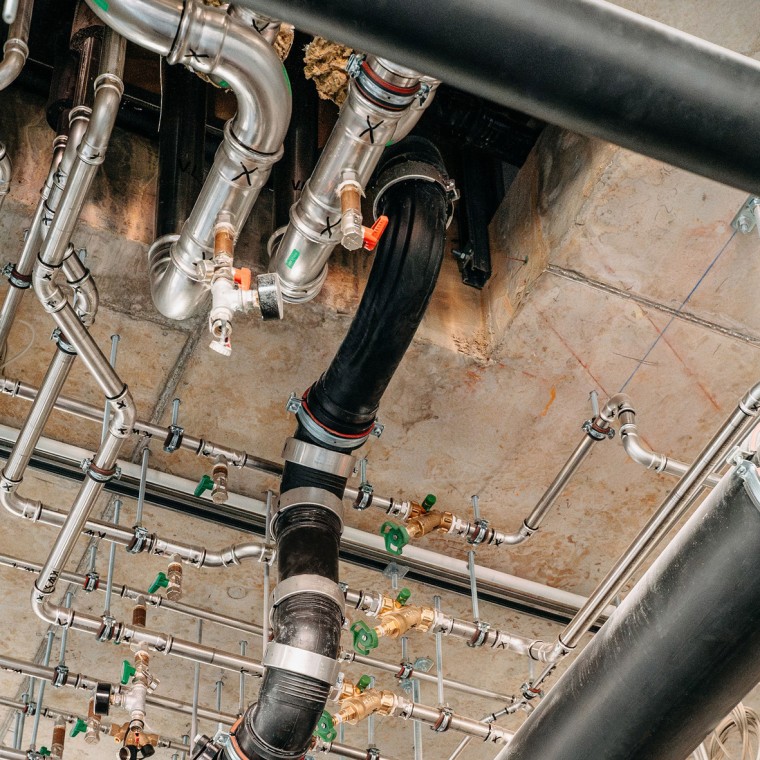

- En la zona de cambio de dirección, no se requiere derivación para la zona de conexión prohibida.
- Con tuberías horizontales de hasta 6 metros sin pendiente, se ahorran 1,5 metros de altura en la zona de las tuberías colectoras.
- Planificación más sencilla del sistema de drenaje.
- Instalación sencilla.
Geberit Silent-Pro SuperTube ofrece un alto aislamiento acústico y, por lo tanto, cumple con las especificaciones estandarizadas de aislamiento acústico.
Datos del proyecto
Geberit know-how
Productos Geberit utilizados
- Geberit Silent-Pro SuperTube
Tecnología Geberit SuperTube
Nuestra innovadora tecnología SuperTube ahorra espacio en el drenaje de edificios, facilita la planificación en comparación con los sistemas de drenaje convencionales y crea más espacio habitable y de suelo.
Datos del proyecto
Datos del proyecto
Cliente: Greystar
Arquitectos: Büro Riedl Architekten
Promotora: S+B Group
Diseño: ESW Gebäudetechnik
Número de plantas: 29
Viviendas: 382
Finalización: 2024
